Минитрактор своими руками

Подробная инструкция и чертежи – как построить и собрать простой минитрактор

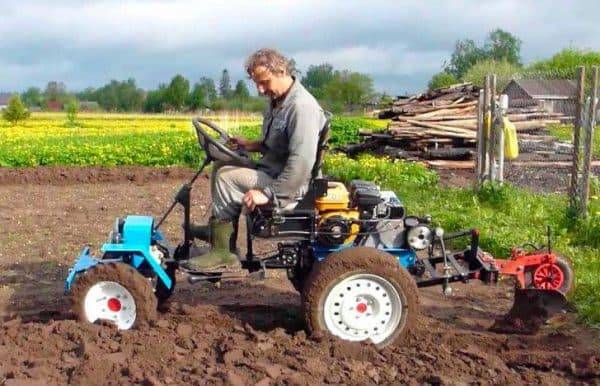

Самодельные минитрактора своими руками в домашних условиях представляют собой довольно типовую конструкцию, хоть и не приглядную на вид.

Но, вопрос внешней красоты здесь не играет абсолютно никакой роли, ведь самостоятельная сборка предполагает только наличие тех рабочих характеристик и показателей, которые позволяют осуществлять довольно обширный комплекс работ.

На первоначальном этапе, нужно сделать одну очень важную вещь – составить подробный чертеж будущего агрегата, с указанием точных размеров и основных рабочих узлов. Если вы не обладаете нужными знаниями в данном вопросе, можно воспользоваться посторонней помощью (к примеру статьей о том как сделать минитрактор переломка своими руками).

Да и вообще, можно воспользоваться интернетом, вбив в адресную строку запрос «минитрактор своими руками чертежи размеры», и вы сразу увидите не одну подробную схему сборки.


Чертеж 1

Рама, является несущей конструкцией. К ней крепится все навесное оборудование.


Чертеж 2

Данный шаг очень важен, ведь самостоятельное изготовление какого-либо агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что осуществлять это проще всего по чертежу, чем ориентироваться приблизительно.

Кроме того, тому же токарю будет понятно, что от него требуется, взглянув на подробный чертеж, чем формальное объяснение на словах.

На этапе планирования проекта и выясняется, какой именно агрегат будет в итоге. У многих пользуется определенной популярностью минитрактор переломка своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.

Определившись с типом минитрактора, встает вопрос о поиске необходимым запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большинство этого можно найти в интернете, посетив сайты, специализирующихся на реализации различных запчастей.

Сам процесс сборки будет включать в себя несколько этапов:

Изготовление рамы. Переломка осуществляется, в основном, из швеллера номер 5 и швеллера номер 9. Из этих составляющих нужно сварить две полурамы, а соединяться между собой они будут при помощи шарнир. В этом качестве можно использовать карданные валы от большегрузных автомобилей.


Изготовление рамы

  • Есть и другой способ конструирования рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверсов и двух лонжеронов. Траверсы изготавливаются из швеллеров номер 16 (для задней части) и номер 12 (для передней).
  • Лонжероны будут сделаны из швеллера номер 10. В качестве поперечины используется брус из металла.
  • В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и пр. Их мощности будет вполне достаточно для самодельного варианта. В принципе, подойдет любой двигатель с относительно большой мощностью – примерно 40 л.с.
  • ВОМ и коробку передач можно снять с ГАЗ-53, а сцепление взять с ГАЗ-52. Помните, что данные детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить в центре отверстие.
  • Руль может быть обеспечен гидравлической системой, которую нужно взять со старой сельскохозяйственной техники.
  • Конструкцию заднего моста можно позаимствовать от старых легковых автомобилей, но придется его немного подкорректировать на токарном станке.
  • В качестве колес можно использовать любые подходящие, но чтобы их диаметр был порядка 18 дюймов – это допустимый минимум для проведения сельхоз работ.
  • В данной последовательности, в принципе, и кроется ответ на вопрос – как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно достать из старой техники, что существенно упрощает вопрос поиска нужной детали.

К тому же, затраты при этом минимальны, ведь даже купленные детали будут намного меньше стоить, чем готовый минитрактор.

Остальные детали

После сварки швеллеров по контуру проделываются отверстия, которые будут служить для крепления различного навесного оборудования и иных элементов конструкции. Следует подумать и о подножках, они цепляются по обе стороны рамы. В качестве основного материала здесь применяется 8-миллиметровый лист стали “Ст-3”, который также будет использован для поперечного кронштейна рулевой колонки. Для дополнительной прочности соединений поперечные отрезки снабжаются “косынками” из той же стали, которая применялась ранее для подножек (однако ширина листа здесь будет немного меньше, 5 миллиметров).

Как далее изготовляется мини-трактор самодельный? После этого к передней поперечной балке привариваются втулки навески моста. Они также будут изготовлены из листового металлопроката “СТ-3”. Толщина листа – 2 сантиметра. После этого к раме присоединяются мосты (передний и задний соответственно).

Преимущества и недостатки ручной сборки

Пожалуй, главным преимуществом самодельного минитрактора является безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, таких как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

При этом, его рабочие показатели будут ненамного отличаться от заводских вариантов, потому что в конструкции используется достаточно мощный мотор, которого вполне хватает для обработки земельных владений, площадью до десяти гектар.


Преимущества

Затраты на изготовление на минитрактора окупаются практически за один календарный год, ведь большинство комплектующих берется от старой технике, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор прочую технику, такую, как мотоблок, что ещё более упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие плюсы:

  • Относительно большая степень погружения в почву. Если все грамотно предусмотреть, глубина вскапывания будет идентична той, что показывают покупные аналоги. Как бы то ни было, это все равно лучше, чем перекапывать огород вручную.
  • Достаточно высокая мобильность, в следствие достаточно скромных габаритов. Использование подобных агрегатов целесообразно именно на небольших огородах и дачных участках, где крупногабаритным тракторам не развернуться.
  • В силу того, что вы изготавливаете минитрактор сами, существует возможность дополнительной модернизации агрегата. Можно снимать комплектующие, меняя их на другие, более мощные, либо добавлять новые устройства.
  • В продаваемых минитракторах такая возможность отсутствует, более того, в инструкциях по эксплуатации прямо написано, что внесение каких-либо изменений в конфигурацию строго запрещено.


Недостатки

В числе недостатков можно отметить следующие моменты:

  • Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборке нужных комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
  • Вероятность поломок, ведь самодельный вариант изготавливается, в основном, из старых деталей и запчастей.

В принципе, плюсы и минусы примерно равны по степени их важности, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится главенствующим, затмевающим прочие аргументы

Особенности в работе

Производя различные работы на самодельном минитракторе, важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложные задачи. Большое значение имеет двигатель, который вы используете в конструкции

Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке

Большое значение имеет двигатель, который вы используете в конструкции. Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке.


Особенности в эксплуатации

Поэтому, приходится иногда отпускать педаль газа, чтобы мотор не перегревался от усилий.

Кроме того, существует определенная рекомендация по заводу двигателя при стабильно низких температурах (до -250C):

  • отжать сцепление;
  • нажать на педаль газа до упора;
  • крутить стартером на протяжении 7-10 секунд, после чего мотор должен завестись.

Делая такие нехитрые манипуляции, можно добиться того, что двигатель будет запускаться без каких-либо проблем, в течение дня. Стоит также помнить, что в зимнее время повышается расход горючего, практически на 30%. Этот факт нужно иметь в виду, планируя продолжительные работы на морозе, например, при вывозке дров из леса.

Лучше всего запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.

Детали, которые нужно делать самостоятельно

Такие детали, как втулки поворотных, колесных и опорных полуосей, необходимо сделать своими руками. Также самостоятельно изготовляется и поперечная балка. Для этого берется отрезок трубы с квадратным сечением размером 65х65х5 миллиметров.


металлических уголков.конструкционной стали.

В качестве крепежных элементов данного узла следует использовать болты и гайки маркировки «М-30». Ими крепится полностью вся передняя балка. При затягивании необходимо подложить под гайку специальную пружинную шайбу. Стоит отметить, что с каждым затягиванием болтового соединения вы уменьшаете величину люфта передней оси относительно мини-трактора. Таким образом, у вас будет возможность регулировать данный узел при необходимости перед каждым новым выполнением с/х работ.

Области применения минитрактора

В зависимости от того, что будет взято за основу будущего самодельного минитрактора, выделяют несколько разновидностей подобных устройств, а также те виды работ, которые они способны выполнить:

Если взят достаточно мощный двигатель (например, от старого «Жигули»), то такой агрегат может осуществлять практически весь комплекс работ, характерных для сельской местности. Речь идет о вспахивании земельных угодий, окучивание, избавление почвы от сорняков, формирование грядок, посадки картофеля с помощью картофелесажалки и т.д. На фото двигатель:


Двигатель от Жигули

  • Если предусмотреть к ним дополнительное оборудование, то такие устройства могут скашивать траву для заготовки сена, расчищать снег (см. тут) и подметать тротуары. Такие минитракторы способны обрабатывать территорию, площадь которой составляет не менее 6 гектаров.
  • Второй тип самодельных минитракторов изготовлен на базе относительно мощного двигателя(см. тут), который идентичен мощности мотоблока (даже китайского производства). Такие агрегаты способны обрабатывать территорию площадью в 2 гектара, осуществляя практически тот же перечень работ.
  • Единственное, мощности самодельного минитрактора не хватит для вспашки сложных участков земли и транспортировке больших грузов.
  • Последний тип самодельных минитракторов представляет собой устройство для орошения заранее обработанной почвы различными удобрениями, а также опрыскиванием химикатов от вредителей.

В принципе, по области применения, самодельный вариант практически ничем не отличается от купленного в магазине.

Как и у него, основной заботой для такого агрегата является работа на земельном участке, где осуществляется вспахивание и культивирование почвы.

Про задний мост

Его в отличие от переднего не обязательно изготавливать своими руками. Здесь вполне достаточно установить стандартный «Волговский» элемент. Но, поскольку ширина мини-трактора не соответствует габаритам моста от ГАЗ-24, его нам придется укоротить до 80 сантиметров. Для этого убирается фиксация «чулок», срубаются головки заклепок, а оставшаяся часть проталкивается глубже. Разъединение моста с картером редуктора производится при помощи кувалды с фиксацией первого элемента в специальной оправке.

Благодаря этим действиям вы обеспечите стыковку с реверс-редуктором, благодаря чему излом кардана будет исключен. Также у вас отпадет необходимость в балансировке и установке противовесов на мини-тракторы для дачи, что значительно ускорит время выполняемых работ.

Чтобы укороченные “чулки” зафиксировать в отверстиях, нарезается резьба (“М-12”) и вкручиваются туда винты. Полученный мост крепится к 8 пластинам. Последние привариваются болтами (“М-10” по 4 на каждую пластину) и гайками к лонжеронам. Пружинной шайбой выполняется контровка соединений. Для этого на мост привариваются идентичные пластины. На завершительном этапе под крепление навесной рамы устанавливаются самодельные кронштейны. Для подъемного механизма к картеру моста приваривается корпус вала подъемника.

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.


Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Читайте более подробно как сделать минитрактор из мотоблока своими руками.

Области применения самодельного минитрактора в домашнем хозяйстве

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского, китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой.

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.


Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

  • уборка снежных массивов в зимнее время;
  • транспортировка небольших грузов;
  • уборка бытового мусора, а также различной растительности;
  • заготовка сена;
  • посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Более подробно о минитракторе своими руками смотрите на видео:

Самодельные мини-трактора: виды и особенности

К этому классу сельскохозяйственной техники принято относить три вида, каждому из которых присущи свои характеристики:

  1. Многофункциональная техника, с помощью которой можно выполнять такие работы, как обработка почвы, скос травы, уборка мусора и пр. Чаще всего подобные самодельные мини-тракторы оснащаются силовым агрегатом, обладающим средней мощностью, что достаточно для обработки участка площадью до 5-6 гектаров. При необходимости на такую технику можно установить устройства навесного типа, благодаря которым можно расширить перечень задач, которые можно решить с помощью таких мини-тракторов.
  2. Самодельные мини-трактора, специализацией которых является покос травы и уборка мусора на участке. Такая техника может обрабатывать площадь 1-2 гектара, также она нередко используется для устройства газонов.
  3. Райдеры. Основным назначением такой техники является внесение удобрений, обработка ядохимикатами. Вдобавок к этому они могут при использовании специального оборудования применяться и для решения других задач, эти машины рассчитаны для небольших земельных участков.

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.


Конструирование рамы

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

  • На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
  • Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
  • Поперек устанавливается металлический стержень.
  • Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
  • Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
  • В качестве руля можно использовать рулевое управление, установленные на старых машинах.
  • К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.


Фаркоп

Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление минитрактора из мотоблока. При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

  • Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
  • Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
  • Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.


Минитрактор из мотоблока

  • Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
  • В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
  • Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
  • Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
  • На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Приступаем к работе

Итак, как делаются мини-тракторы из мотоблока? Сначала проектируется кинематическая система техники. Тяговые усилия, идущие от ДВС мотоблока, должны передаваться через роликовую цепь на промежуточный вал. Также при помощи предпоследнего устройства будет передаваться мощность и на ведущие колеса. На выходном валу располагается тормоз (ленточный), а по оси устанавливается рычаг КПП. Пуск ДВС будет осуществляться через педаль стартера. В принципе, мини-трактор для домашнего хозяйства – не такая уж и сложная техника, как кажется на первый взгляд, поэтому делать его можно на основе всего лишь одного чертежа.

Рама будет изготавливаться из стальных труб и уголков. Также следует предусмотреть вилку с втулкой для поворота прицепа (в случае работы трактора в сцепке с ним или плугом). К корпусу подшипникового узла крепятся так называемые “щечки”, а выходной вал наглухо приваривается к “косынкам” гнезда. Передняя балка и задний мост делаем аналогично предыдущему способу.

Далее мини-трактор самодельный снабжается металлическим кузовом с бортом высотой не мене 30 см. Все это необходимо изготовить из листовой стали. На расстоянии 80-85 сантиметров от конца хребтовой балки устанавливается мягкое сидение из тонкого листа фанеры (дополнительно можно обшить кожзаменителем с наполнением из поролона).

На завершительном этапе мини-трактор для домашнего хозяйства своими руками оборудуем прицепным устройством. После этого техника проходит процедуру грунтовки и покраски.

Итак, мы выяснили, как сделать мини-трактор для домашнего хозяйства своими руками.

Заключение

Минитрактора самодельного типа представляют собой довольно интересное сооружение. При этом, встретить два одинаковых агрегата попросту нереально, ведь в процессе сборки каждый добавляет что-нибудь свое.

Ведь для мужчины сам факт, что он что-то делает своими руками, уже является своеобразным хобби, удовлетворение от результатов которого куда сильнее, чем от простой покупки готового минитрактора, либо иного сельхоз агрегата.

Если же вы захотите купить готовый мини трактор, то присмотритесь к моделям белорусского производства.

Возможно интересным станет прополка картофеля мотоблоком.

Также рекомендуем ознакомиться со статьей про обзор мотоблоков.
