Самодельные минитрактора — видео
Самодельные модели мини тракторов, фото и видео которых
можно найти на страничках конструкторов обычной самодельной техники для
аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной
функциональностью. Создание одной из моделей сельскохозяйственной техники может
быть довольно долгой и не простой, но облегчить процесс конструирования может
помочь видео, подробно описывающее поэтапное строительство мини трактора. В
результате можно создать технику, которая поможет значительно быстрее и
эффективнее обрабатывать сельскохозяйственные территории.
Как сделать самодельный минитрактор?
Для создания подобной аграрной техники специалисты из народа
используют несколько методик, но в большинстве случаев все происходит примерно
так:
1. Создается рама из
обычного прокатного швеллера при помощи сварки заранее подготовленных
элементов, в которые входит передняя и задняя траверсы и два лонжерона.
Передняя часть данной техники выполняется более узкой, в результате рама
получает трапециевидную форму. После чего в раме производятся отверстия для
установки других частей корпуса и механизмов.
Самодельный минитрактор — рама
2. При помощи сварки по углам рамы крепятся уголки, которые
играют роль стойки, а также служат подрамником и соединяются между собой в
верхней части. Далее на раму монтируется задний мост, ну а при конструировании
полноприводной техники необходимо будет установить еще и передний мост.
3. Монтируется двигатель необходимой мощности, в роли которого
обычно используют различные силовые агрегаты с мотоблоков (см. Минитрактор из мотоблока Нева), мотоциклов (даже оппозитных).
Самодельный минитрактор своими руками — установка двигателя
4. На раму монтируется коробка передач, которая должна быть
обязательно развернута к водителю, для того чтобы управление было максимально
комфортным и простым.

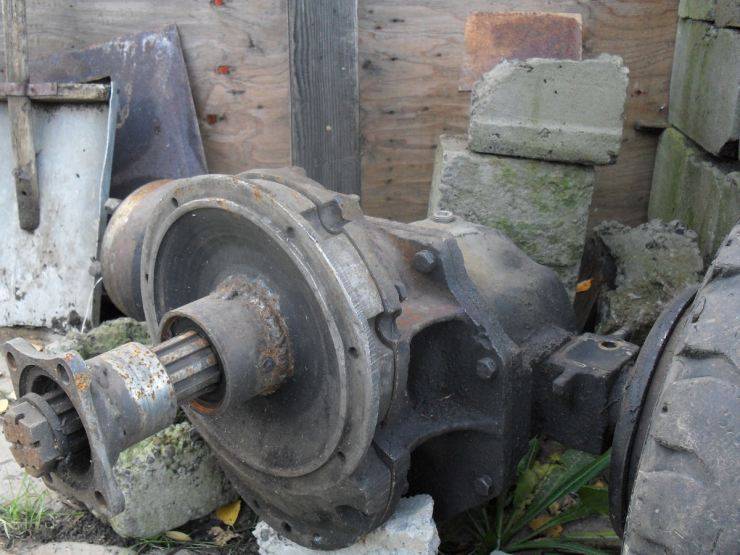

Установка коробки передач на конструкцию мини-трактора
5. Далее монтируются различные составляющие рулевого
управления. В основном используют обычные рули от отечественных автомобилей, в
некоторых случаях даже от мотоциклов.
6. Обязательно необходимо приварить фаркоп, который
впоследствии пригодится не только для прицепа, но и для некоторого
дополнительного оборудования, такого как: сеялка, косилка или плуг.
Сцепка самодельного минитрактора
7. Заключительным моментом в работе по созданию мини трактора
является монтаж тормозной системы, установка бака, ну и, конечно же,
электрическая часть.
Чертежи самоделок
Ну, а определиться с выбором, любому желающему человеку
сконструировать подобную технику помогут чертежи самодельных минитракторов,
которые есть в интернете.
Чертежи конструкции минитратора с двигателем расположенным в задней части рамы для исключения необходимости использовать транмиссию и карданный вал.
Кабина
Для того, чтобы комфортно работать на технике круглый год, нужно позаботиться о сооружении качественной и вместительной кабины.
Этапы сооружения:
- Изготавливается несущий короб по параметрам, указанным в чертежах.
- Если деревянный короб удовлетворяет потребностям, по его размерам нарезаются металлические заготовки.
- Методом приложения проверяются размера, если все подходит нужно соединить их между собой.
- После сварки, металлический короб необходимо установить на крышу и в таком положении осуществлять установку стекол.
- Затем приваривается лист стали толщиной не менее 2 мм, который будет выполнять функции пола.
- Устанавливаются двери.
- Внутренняя поверхность обшивается поролоном или мягкой пенкой.
- Кабина устанавливается и приваривается на раму.

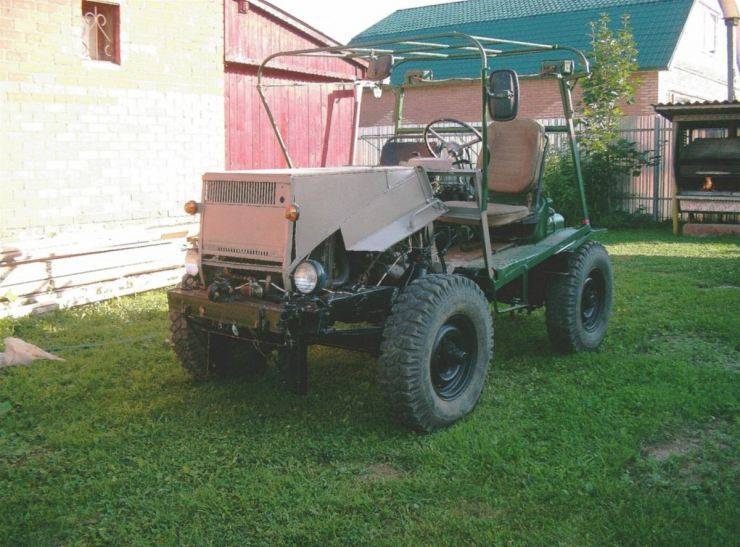

Фото минитрактора своими руками
Также рекомендуем просмотреть:
- Замена масла в двигателе своими руками
- Регулятор оборотов своими руками
- Ремонт двигателя своими руками
- Бампер своими руками
- Покраска авто своими руками
- Полировка автомобиля своими руками
- Полировка фар своими руками
- Замена порогов своими руками
- Регулировка карбюратора своими руками
- Как заменить свечи
- Багажник своими руками
- Замена лобового стекла своими руками
- Замена подшипников своими руками
- Химчистка салона своими руками
- Ремонт кузова своими руками
- Камера заднего вида своими руками
- Промывка форсунок своими руками
- Прицеп своими руками
- Замена сцепления своими руками
- Ремонт стартера своими руками
- Ремонт АКПП своими руками
- Регулировка фар своими руками
- Ремонт рулевой рейки своими руками
- Шумоизоляция автомобиля своими руками
- Тюнинг ваза своими руками
- Ремонт генератора своими руками
Выбор конструкции рамы
Рамы бывают цельные и шарнирно-сочлененные. Цельные рамы простые и более легкие, однако, для них нужен мост с управляемыми колесами. Шарнирно-сочлененные рамы состоят из двух полурам, сочлененных в середине поворотным шарниром.
Такая конструкция рамы позволяет добиться высокой маневренности, упростить конструкции мостов, использовать простой полный привод.
Раму для самодельного мини-трактора изготавливают из швеллеров, уголков и труб различного размера с учетом мощности двигателя и характера работ. Она должна быть прочной и надежной, чего можно добиться правильным выбором размера профиля и использованием косынок.
Прежде чем приступать к изготовлению рамы надо определиться с компоновкой узлов, местом их крепления к раме и колеей колес, подобрать готовые чертежи мини-трактора или выполнить их своими руками.
Преимущества и недостатки
Какие же у такого изделия есть плюсы и минусы? Во-первых, эксплуатировать мини-трактор можно даже в условиях очень ограниченного пространства – он прекрасно впишется в небольшой гараж на заднем дворе. Однако несмотря на то, что размер самодельного трактора относительно небольшой, это никак не скажется на функциональности и объеме выполняемой работы.
Кроме того, он поможет справиться с вспашкой тяжелой каменистой почвы, так как в таком случае вскапывание лопатой не даст почти никаких результатов.
К тому же, вы можете самостоятельно изготовить свой уникальный чертеж трактора, который будет отвечать всем Вашим нуждам.
Мини-трактора: типы и особенности
Как всегда, к данной категории техники относят 3 типа, со
своими собственными характеристиками:
1. Устройства, которые могут осилить любые задачи: окучивание,
рыхление и прополка земельных участков, а также уборка мусора и скашивание
травы. В большинстве случаев такая техника снабжается средним по мощности
двигателем и может справиться с обработкой пяти или даже шести гектаров земельных
угодий. Помогает в выполнение поставленных перед мини трактором задач и
различное навесное оборудование (см. Минитрактор с ломающейся рамой).
2. Трактора небольших размеров, собранные исключительно для
скоса травы и уборки, прилегающих к дому или сельскохозяйственным угодьям
территории, способны легко справиться даже с площадью около двух гектаров.
Такую технику довольно часто используют для создания газонов.
3. Райдер – техника, созданная для обслуживания небольшого
участка земли, и используется в основном для удобрения земли, а также обработки
территории ядохимикатами. Применяется и для уборки площадок из бетона и других
подобных территорий.
Плюсы и минусы такой техники
В большинстве случаев самодельный мини трактор применяется в
частных сельских хозяйствах: с мини тракторами не только вывозят различный
мусор от деревьев и кустарников, но и обслуживают огороды, а также
облагораживают прилегающие территории. К плюсам данной техники можно отнести
следующее:
— тщательная обработка любой почвы. Самостоятельно обработать
землю, тем более большие объемы чрезвычайно сложно, а тем более сделать это
качественно. Ведь в некоторых местах грунт может быть не только твердый, но и
каменистый, поэтому произвести все необходимые работы, вручную довольно тяжело.
Самодельные мини трактора справляются с любой из вышеперечисленных задач не
хуже, чем обычная заводская техника;
— легко обрабатывать даже малые площади сельскохозяйственных
угодий. Для малых территорий просто нецелесообразно производить затраты на
приобретение крупной заводской техники, так как мини трактор обходится
значительно дешевле и вполне справляется с поставленными задачами;
— привлекательная стоимость самодельной техники, так как
собирается минитрактор в основном из подручных средств и недорогих деталей;
— можно всегда, при необходимости, сменить дополнительное
оборудование, в зависимости от того, какие необходимо производить работы. Ну и,
конечно же, простой и довольно доступный в финансовом плане ремонт.
К недостаткам можно отнести лишь то, что необходимо
самостоятельно подбирать все комплектующие и уделять этому свое драгоценное
время, которого нужно довольно много, особенно если в технике будут попадаться
отдельные редкие составляющие.
Но, необходимо отметить, что в большинстве
случаев в сборке используют наиболее распространенные и доступные детали,
которые можно отыскать в любой момент. Помогает собрать самодельный минитрактор
своими руками видео людей, которые уже обладают определенным опытом в данном
вопросе.
