Колодезный журавль: как сделать своими руками + фото в ландшафте

Материалы для изготовления

Искусственный колодец не ограничен по выбору материалов, единственное, что следует учесть, их устойчивость к климатическому воздействию. Сооружение строится на улице, где будет находиться несколько лет при любой погоде.

Выбор стройматериала зависти и от формы сооружения, оголовки колодцев делают:

  • круглыми;
  • квадратными;
  • многоугольными.

Многоугольная конструкция

Лидерами по популярности являются натуральные материалы, композиции из которых гармонично вписываются в любой стиль:

  • дерево – бруски, доски, бревна;
  • камень – кирпич, булыжники, гранит, дикий камень;
  • металл;
  • бетонные кольца;
  • для крыши используют – обрезки доски, металлочерепицу, ондулин, камыш, солому, бамбук.

Дерево – традиции и природная красота материала

Строительство колодцев из дерева – это дань традициям и возможность создать оригинальную конструкцию своими руками. Работать с этим материалом проще, чем с другими, он легко пилится, шлифуется, позволяет создавать любые формы. Строганые доски, обрезки оцилиндрованных бревен или брус всегда остаются после постройки дома или дачи. Этих материалов достаточно для сооружения небольшой композиции.

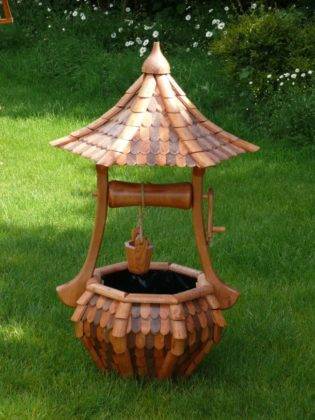

Садовая конструкция из деревянных реек

Работа над строительством искусственного колодца не требует герметичности стыков, как в случае возведения настоящего сруба. Скреплять детали венца можно не вырубкой пазов, а длинными гвоздями. Оригинальные идеи для любителей природных материалов – конструкции, сплетенные из лозы или прутьев, собранные из толстых веток.

Для продления эксплуатации ландшафтной композиции деревянные детали обрабатываются антисептиком. Добиться различных оттенков дерева можно, использую морилку, лак и специальные краски.

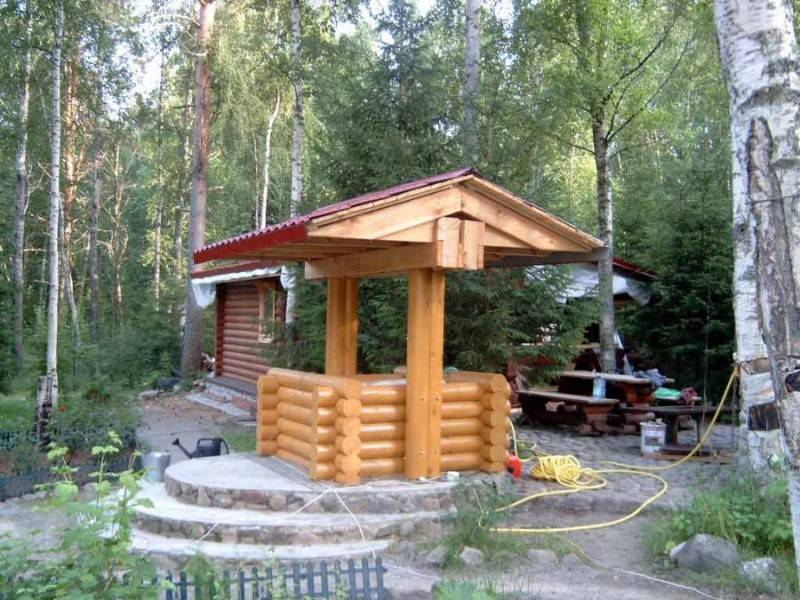

Оригинальный сруб из бревен

Камень – прочность и основательность

Оголовок колодца из камня – кирпича, гальки, булыжника делают круглой или квадратной формы. Используемый материал становится основой конструкции или облицовкой бетонного кольца. Самостоятельное ведение кирпичной кладки – возможность создать задуманную геометрическую форму. Постройки из камня известны своей прочностью и долговечностью. Такая конструкция будет радовать не одно поколение.

Декоративная конструкция из кирпича

Второй вариант использования камня – облицовка бетонного кольца, установленного как основа конструкции. С помощью раствора галька, искусственный или дикий камень крепится по всей поверхности кольца, придавая ему оригинальный внешний вид. Декорирование в такой технике требует художественного вкуса и природного чутья. Готовые конструкции имеют вид старинных построек, с годами они потеряют своей привлекательности.

Оригинальная отделка камнем

Бетонный оголовок стоек к влаге и низким температурам, такая основа обеспечит прочность всей конструкции. Чтобы отделка приобрела оригинальный вид, в раствор добавляется колер, а камни покрываются лаком. Декоративные колодцы, оформленные камнем, на втором месте по популярности, их фото можно оценить на специальных сайтах.

Другие материалы

Умельцы, работающие с металлом, создают удивительные композиции из этого материала. Обычно они служат опорами и крышей, а оголовок делают из дерева или камня. Практичный и недорогой вариант – облицовка пластиком. Когда здание на участке отделано виниловым сайдингом, колодец будет смотреться органично.

Декоративный колодец из металла

Покрытие и форма крыши выбирается в зависимости от конструкции колодца. По форме крыша бывает:

  • двускатной;
  • четырехскатной;
  • сложной конфигурации.

Возможен вариант без крыши – колодец-журавель. Навес покрывается кровельным материалом, гармонирующим с общей концепцией:

  • металлический профлист;
  • мягкая кровля;
  • деревянные гонты;
  • бамбук;
  • доски.

Рытье колодца для журавля

Схема крепления сруба.

Колодец состоит из нескольких основных частей: верхней (оголовка), средней и самой длинной — главного ствола, в котором будет скапливаться вода. Оголовок предназначен для выполнения 2 задач. Прежде всего, он защищает воду от попадания в нее пыли, грязи, снега и травы. Также он препятствует промерзанию колодца в зимнее время.

Наиболее оптимальной формой для главного ствола колодца является круглая, однако можно сделать и прямоугольную, квадратную и шестигранную. Вода собирается и хранится в водоприемнике, глубина которого зависит от объема жидкости, потребляемого в течение суток. Оптимальной глубиной воды считается 1 м. Если вы строите колодец на участке с маловодным грунтом, зону водоприемника необходимо поместить на максимально возможную глубину.

Заранее подберите место для строительства колодца. Источник питьевой воды должен быть расположен на расстоянии не менее 30 м от навозных куч, туалета и т.п. Выберите для колодца возвышенное место — это позволяет снизить риск загрязнения воды. Расстояние между колодцем и дачным домом должно быть не менее 3 м.

Прежде всего необходимо вырыть и укрепить шахту. Глубина шахты и порядок ее укрепления зависит от почвы на участке. Лучше, если на участке, где вы роете колодезную яму, будет твердый грунт. При помощи экскаватора или любой другой подходящей техники выройте необходимое углубление.

Схема устройства колодца из железобетонных колец.

После того как шахта будет готова, нужно выровнять дно колодца и откачать лишнюю воду. Первая рама устанавливается из самых толстых и крепких бревен. Если грунт слабый, под первую раму нужно подложить большие камни.

Далее необходимо установить венец. Он устанавливается строго вертикально. Это можно проверить при помощи уровня. Поверх венца укладывается второй. Для их лучшего скрепления верхнюю деталь нужно спрессовать ударами специального деревянного молотка.

Для заделки швов между венцами используется глина. Дно колодца засыпается слоем песка и гравия. Чтобы избежать перекоса сруба, с внутренней стороны в углах нужно прибить крепкие доски. Для маловодной почвы сруб должен быть в виде шатра. На этом подземная часть колодца журавля готова. Следующий шаг — создание надземной части конструкции, которая может быть сделана из дерева или камня.

Как декоративный колодец сделать функциональным

Прямым назначением обычного колодца является получение автономного водоснабжения. Однако очень часто такие декоративные варианты не выполняют основных целей, а используются в качестве декорирующих элементов ливневых колодцев, скважинных насосов, бочек для оросительных мероприятий и других коммуникаций. Такие сооружения хороши как оригинальный элемент в ландшафтном дизайне.

Декоративная конструкция или, так называемый шадуф, чаще всего оснащается «журавлем», и состоит из системы бревен, для скрепления которых применяются шарниры. Для функциональной конструкции характерным является наличие бревенчатого сруба или железобетонной шахты, а также цепи, которая прикреплена к деревянному барабану или коловороту, прикрепленному к двум стойкам. На другой конец цепи закрепляется ведро для забора воды посредством вращения барабана. Также функциональная конструкция может устанавливаться над скважинами на воду различной глубины.

Как сделать самостоятельно

В магазинах представлен широкий ассортимент украшений для дачи. Но цены могут серьезно ударить по кошельку, ну или вы просто не найдете интересующую вас безделушку.

А вот изготовить самостоятельно декоративный колодец это не так сложно, как может показаться. Более того, с простыми конструкциями может справиться даже ребенок. Далее будет представлена инструкция по созданию классического колодца из дерева. Этот материал легкодоступный, вписывается практически под любой участок и совместим с большинством дизайнерских стилей. Отдать предпочтения брусу или доскам – решение за вами.

Перед началом работ подготовьте следующий набор инструментов:

  • фреза;
  • рулетка и угольник;
  • саморезы и гвозди для фиксации;
  • шуруповерт или дрель;
  • электролобзик;
  • пила;
  • стамески.

Приступим к пошаговой инструкции по созданию декоративного колодца.

Проектирование

Продумайте план конструкции. Можно ли будет колодец перенести или ему будет присуща монолитность? Первый вариант подразумевает, что понадобится использовать в качестве дна гипсокартон или фанерный лист. Во втором случае трубы и цемент используются при возведении фундамента.

Подготовьте чертежи. Это можно сделать самостоятельно. Объект должен соответствовать вашему восприятию участка и размерами не испортить общее впечатления от участка. Крышу можно сделать круглой, многоугольником или квадратом. Это повлияет в будущем на выбор фундамента и каркаса.

Сборка основания

  1. Проведите разметку каркаса, отмечая места прорезов пазов.
  2. Распилите древесные части перпендикулярно волокнам. Пазы выбиваются параллельно во избежание образования заусениц.
  3. Проделайте с одной стороны прорези в нижней части конструкции на нижних и верхних деталях, и с двух сторон на остальных деталях.
  4. Снимите с досок фаску и все остальное. Это необходимо для плотного соединения и устранения щелей.
  5. Прикрутите доску или брус для крепления «воротника».
  6. Вырежьте пазы в местах фиксации стоек.
  7. Проведите разметку досок, отвечающих за стойки, переходами или аккуратными узорами.
  8. Лобзиком вырежьте контур. С помощью дрели с шлифовальной насадкой можно отполировать края.
  9. Зафиксируйте стойку при помощи гвоздей или саморезов.
  10. Верхушка выполняется в виде неполных углов.
  11. Скрепите опоры деревянными чопами.

Следуем строго инструкции при проектировании колодца

Создание ведра и колоды

После того как основа колодца была выполнена, пора перейти к созданию ведра и вращающейся колоды:

  1. В качестве колоды можно взять брус круглой формы. Его фиксируем деревянными нагелями на стойки.
  2. Ведерце состоит из плашек одинакового размера и формы. Обработайте торцы клеем и выложите горизонтально, фронтальной стороной вверх.
  3. Скрутите заготовку ведра в цилиндр.
  4. Прорежьте дно под диаметр кольца.
  5. Просверлите отверстия для креплений.
  6. При помощи жестяных полосок скрепите ведро.
  7. Соберите и придайте форму ведру.
  8. Ручка делается из красивого шнура или цепи.
  9. Покрасьте ведро и брус. Обработайте защитными материалами и лаком.
  10. Соберите все детали вместе.
  11. Если из-за малого веса колодец сдувает ветер, то поместите его на крепкий фундамент.

Мастер-класс. Декоративный колодец своими руками

Для изготовления такого колодца можем использовать обычные небольшие доски, но если ему уготовано более конкретное назначение, то можно взять и брус. Также сразу приобретаем защитные составы для древесины (они защитят от плесени и гниения), морилку или лак.

Перечень необходимых инструментов выглядит следующим образом:

  • пила;
  • угольник и рулетка;
  • электрический лобзик;
  • крепежные элементы;
  • фреза;
  • электродрель, шуруповерт;
  • стамеска.

Шаг 1.
Для начала наш декоративный колодец, равно как и любое другое сооружение, необходимо детально изобразить на бумаге. Так мы сэкономим расходные материалы и время, затраченное на работу, ведь процесс будет идти в соответствии с размерами, выверенными заранее.

Шаг 2.

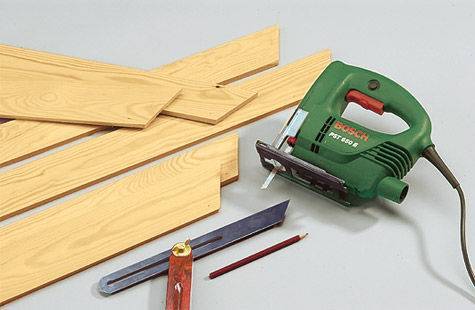

Размечаем купленную древесину. Действуя в соответствии с чертежом, ставим на ней отметки, по которым будут прорезываться пазы.

Шаг 3.
Приступаем к изготовлению нижней части нашего декоративного колодца.

На верхнем и нижнем элементах выполняем прорези только с одной стороны (чтобы соединять со следующими), в то время как на остальных режем с двух сторон.

При помощи фрезы снимаем фаску с предварительно подготовленных досок. В результате у нас получатся такие весьма симпатичные края.

Выполняем предварительную сборку конструкции, подгоняем элементы, убираем все лишнее, чтобы доски соединялись друг с другом максимально плотно.

Прикручиваем к верхнему краю дополнительный брус/доску, дабы повысить жесткость оголовка. Поверх этого мы уложим воротник (доску оформления), заранее запилив его на концах под требуемым углом для того, чтобы добиться точного совпадения. Также вырезаем пазы в местах монтажа стоек.

Шаг 4.

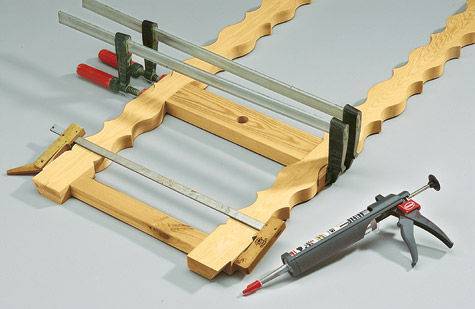

Теперь беремся за творческую работу. Размечаем доску плавными переходами, окружностями и красивыми линиями. Здесь все зависит исключительно от вашей фантазии! Вырезаем контуры электролобзиком, после чего полируем переходы дрелью с шлифовальной насадкой.

Для фиксации стоек используем саморезы, действуя в отмеченных на оголовке местах.

Запиливаем концы стоек, чтобы установленная крыша имела форму неполного угла. Сверху – там, где будет располагаться колода под декоративное ведро – мы скрепим опоры перемычками, применяя для этого деревянные чопы.

Шаг 5.

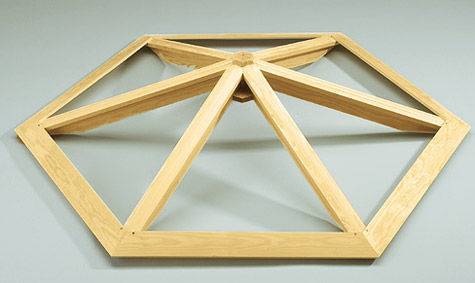

Теперь приступаем к созданию кровли. Для начала все элементы будущей кровли подготавливаем по отдельности – это стропила, кровельные планки и удерживающая пластина. Проделываем пазы в куполе.

Укрепляем стропила, только делаем это попарно. Не используем саморезы – исключительно клей (его наносим в пазы удерживающей пластины).

«Зонтик», который у нас получился, оформляем деревянными планками, двигаясь снизу. Для их укрепления используем болты, саморезы либо гвозди.

Приступаем к укладке второго ряда, делаем это так, чтобы скрыть первый. Аналогичным образом укладываем последующие ряды. В конце укрепляем декоративную маковку.

Шаг 6.

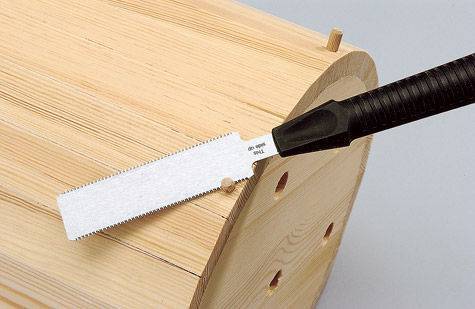

Начинаем изготовление колоды. Здесь никаких трудностей быть не должно – используем ошлифованный круглый брус, крепим его к стойкам при помощи деревянных нагелей.

Ведро лучше копить готовое. Как вариант – можно сделать его своими руками, однако дело это весьма хлопотное. Подготавливаем одинаковые плашки, смазываем их торцы клеем, после чего выкладываем элементы на ровную поверхность в ряд, «лицом» вверх. Для предотвращения сдвигов дополнительно фиксируем скотчем.

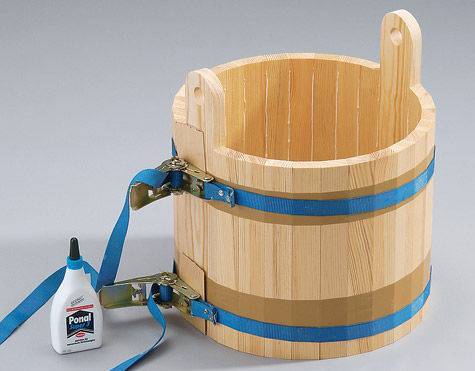

Заготовку скручиваем в цилиндр, после чего ждем, чтобы клей схватился.

По внутреннему диаметру получившегося цилиндра вырезаем дно.

Сверлим в дне и нижней части цилиндра отверстия для крепления. Можем дополнительно стянуть ведро жестяными полосками.

Выполняем сборку ведра. В качестве ручки в данном примере применен декоративный шнур – такой же, что намотан на колоду, сделанную в предыдущем шаге.

Шаг 7.
В конце собираем всю конструкцию, после чего красим ее или обрабатываем лаком.

Видео — Декоративный колодец своими руками

Одной из самых главных достопримечательностей русской деревни является журавль-колодец. Он достаточно удобен и функционален. После сравнительно несложных расчетов его можно изготовить своими руками. Это выглядит очень красиво.

Колодезный журавль представляет собой рычаг-балансир с разными по длине плечами. На длинном конце балансира закрепляется отрезок цепи (порядка 1 м) и шест с бадьей для воды, а на другом груз — компенсатор. Качающийся рычаг-балансир устанавливается на стойке возле колодца на некотором расстоянии от его края.

403 Forbidden

nginx

Колодец, оснащенный журавлем, состоит из следующих элементов:

  • рычаг-балансир;
  • опорная стойка;
  • цепь с шестом;
  • бадья или ведро для воды;
  • компенсирующий груз;
  • сруб или кольцо колодца.

Предельно допустимая глубина колодцев с журавлем не должна превышать 10 м.

Обустройство ствола

Вначале необходимо вырыть яму, соответствующую диаметру бетонного кольца. После этого в нее при помощи лебедки помещают первый элемент конструкции и продолжают изнутри выбивать грунт до тех пор, пока кольцо не сравняется с уровнем земли. Затем подтягивают следующее и ставят сверху на опустившееся в шахту кольцо.

Работник, находящийся внутри конструкции, продолжает выкапывать грунт и выбивать его из-под установленных блоков. Кольца под своим весом постепенно опускаются вниз. Вырытая земля вместе с камнями поднимается ведрами на поверхность.

Ставить отдельные элементы следует плотнее, фиксируя их в неподвижном состоянии при помощи металлических скоб. Эту особенность вы можете увидеть на фото колодца, который находится в стадии копки.

Установка колец ведется до достижения водоносного слоя. В этот момент температура падает, а на стенках появляются маленькие роднички. Дальнейшая копка будет достаточно сложной, но ее нужно выполнить как можно быстрее.

Данный способ проведения работ максимально безопасный. Хотя вы также можете сначала вырыть шахту полностью, а потом ставить в нее кольца. Но такой вариант требует особых навыков и сопряжен с рисками обрушения породы.

Как отделать?

Обустройство колодца на даче включает в себя несколько этапов, и отделка – последний из них. Прежде всего выбирается место, где он будет располагаться, тип его устройства и метод подачи воды (если колодец водоносный, а не декоративный).

Он может быть оснащен воротом или так называемым журавлем – рычагом для подъема воды. В первом варианте веревку, на которой привязано ведро, крепят к вороту и, наматывая ее на ворот, поднимают воду со дна.

Оголовок – верхний, выступающий элемент бетонных колец или сруба – может быть открытым или закрытым с помощью домика.

Чтобы соорудить домик над колодцем, нужно запастись:

  • обрезной доской 100х25 мм;
  • деревянным брусом 100х80 мм;
  • дверными петлями;
  • битумом или рубероидной мастикой;
  • плоским шифером;

  • саморезами, гвоздями;
  • ножовкой;
  • электролобзиком;
  • рубанком;
  • штыковой лопатой;
  • водяным уровнем;
  • рулеткой;
  • карандашом.

Ниже представлена последовательность работ.

  1. Прежде всего землю около шахты выравнивают и засыпают галькой на 5 см, поливают ее водой, хорошо утрамбовывают.
  2. Затем приступают к сбору каркаса – для этого используются доски. Стойки выносятся на ровное место, к ним прибивают доски, которые будут служить верхней и нижней обвязкой каркаса. Фиксируют доски с помощью шурупов. Соединяют остальные стойки.
  3. Собранный каркас устанавливают вокруг колодца и заканчивают сборку.
  4. Затем приступают к стропильной системе. После того как стропила объединены, собирают в одно всю конструкцию.
  5. Следующий шаг – дверь. Ее делают в крыше домика, навешивая на петли.
  6. Когда все будет готово, переходят к обрешетке. С помощью битумной мастики фиксируется рубероид, после этого – плоский шифер.
  7. В конце вся конструкция зашивается досками – домик готов.

Здесь тоже есть некоторые нюансы. Например, для изготовления колодезных колец часто применяется виброформа. Лучше выбирать именно такие изделия – они обладают повышенной износоустойчивостью и долговечностью, легче переносят вибрации.

Затем остается только оформить колодец снаружи, чтобы он привлекательно выглядел и гармонировал не только с ландшафтом, но и с остальными постройками.

Советы и рекомендации

Сейчас колодцы редко выполняют свою первоначальную функцию – водоснабжение. Чаще всего они служат просто как декоративный элемент участка. В этом случае их оформление зависит только от вкуса хозяев. Опытный дизайнер, конечно, поможет создать уникальный объект, который будет радовать глаз, но это может потребовать немалых средств. Самодельные колодцы ни в чем не уступят произведению опытных профессионалов.

Прежде всего нужно определиться со стилем будущего сооружения, ведь от этого будет зависеть и выбор материала.

Деревенский стиль – это, конечно, дерево. В этом случае хорошо подойдут любые природные подручные материалы – солома, сухая трава, живые растения, дерево. Гармонично будет смотреться резьба, карнизы на крыше над колодцем, глиняные кринки и бадейка, как альтернатива железному ведру.

Бетонный колодец можно оштукатурить, покрасить и расписать. Хорошо подойдут растительные мотивы, изображения цветов, животных.

Кроме того, не стоит забывать и о содержании колодца.

Чтобы вода в нем всегда была пригодна для питья, нужно соблюдать некоторые правила.

  1. Как говорилось ранее, любые источники возможного загрязнения воды должны находиться на расстоянии, не менее 30 м от источника.
  2. Если колодец открытый (без домика), то его нужно снабдить крышкой.
  3. Не помешает установить ограждение, особенно если в доме есть маленькие дети.
  4. На зиму колодец необходимо утеплять, чтобы вода в нем не замерзала. Для этого используют солому, сено, опилки. Любые синтетические материалы недопустимы.
  5. По мере необходимости колодец нужно чистить.
  6. После того как колодец очищен, его нужно продезинфицировать.
  7. По мере изнашивания старого оборудования необходимо заменять его на новое.

Как сделать декоративный колодец для сада ↑

Рассмотрим вариант сооружения простого колодца типа «теремок».

  1. Для закрепления конструкции в грунте понадобится бетонное кольцо или цистерна. По размеру резервуара выкапывается яма, по бокам нужно сделать припуски 15-20 см. На дне ямы насыпается песчаная подушка – 25-30 см. Кольцо либо цистерна опускается в яму. Чтобы емкость хорошо закрепилась в земле, промежутки между краями ямы и стенками заливаются смесью цемента и песка. К следующему этапу работ приступают после того, как раствор окончательно застынет.
  2. Обшивка основания. Для обшивки основания колодца используют брус или бревна. Площадь вокруг кольца заливается неглубоким фундаментом (глубина до 30 см), нижний ряд бревен крепится на анкерные болты, а остальные укладываются колодезной кладкой. Оптимальная высота колодца – 1 м.
  3. Внутри получившегося квадрата из бревна или бруса устанавливаются стойки – основание для крыши. Для крепления удобно использовать саморезы, но подойдут и гвозди. Сбиваем домиком пару брусков, таких пар должно быть две. Стойки устанавливаются на бруски, скрепляются поперечными перекладинами. Чтобы крыша была устойчивой, поперечные перекладины лучше набивать плотно друг к другу.

Колодец из оцилиндрованного бревна почти готов, осталось набить поперечные перекладины, стойки в этом варианте крепятся снаружи

  1. Финальный этап строительства – установка декоративной крышки. Крышка может быть деревянной или металлической, а декорировать ее можно как угодно.

Например, такой симпатичный вариант – откинутая деревянная крышка, а вместо воды – клумба

Для отделки крыши подойдут такие материалы:

  • черепица (битумная, металлочерепица, натуральная черепица)
  • дерево
  • металлопрофиль

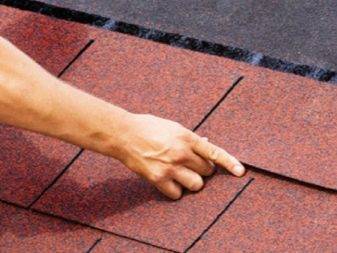

Очень эффектно смотрится крыша из битумной черепицы. Потребуется минимум материала, монтировать ее легко, а колодец будет притягивать взгляд. Укладывают битумную черепицу снизу вверх.

Готовый колодец с крышей, украшенной битумной черепицей

Крыша из металлочерепицы смотрится ярко, красиво, она не потеряет привлекательного вида в течение долгих лет

Деревянная крыша может быть дощатой, а если хочется чего-то оригинального, можно использовать фигурные доски.

Необычный колодец с крышей и облицовкой из фигурной доски

Декоративное оформление

Декорирование колодца, как и общий его вид, должно соответствовать стилистике дачного участка. Когда большую часть участка занимает огород, то вокруг колодезной постройки разбивают миниатюрный садик с зоной отдыха, альпинарием.

Варианты стилистического оформления:

морской стиль – роль шахты исполняет кадка или бочка с якорями по бокам, место ручки-ворота занимает штурвал с канатами, плитка вокруг сделана в виде волн с морской пеной. Вечером может включаться голубоватая подсветка;



  • китайский стиль – напоминает традиционную архитектуру Китая. Отличительная черта – углы крыши загнуты вверх;
  • минималистский стиль – строгая однотонная чаша из бетона. Над ней арка из стали, ведро на декоративном шнуре. Вокруг ровный зеленый газон, ограждение контрастного цвета;
  • античный стиль – основа из бетона с лепниной, стойки и элементы крыши кованные. Имеется подсветка с нескольких сторон;
  • средневековый замок – искусственно состаренный красный кирпич, черепица «под старину», натуральный камень, элементы из цветного витражного стекла;
  • деревенский стиль – колодец оформляется в виде маленькой мельницы, рядом размещается клумба, напоминающая телегу, заборчик-плетень. Крыша делается из соломы, мха.



Очень интересно смотрятся такие дизайнерские решения:

  • «журавль» — изготавливается из необработанной древесины, основу и ведро расписывают народными орнаментами, обклеивают искусственными цветами;
  • русский теремок – резной домик-колодец, напоминающий терем. Конек на крыше, резные фигурки животных, рядом – резная скамейка, если поблизости есть водоем, то деревянный мостик с резными перилами через него. Изнутри может подсвечиваться;
  • колодец-горшок для цветов – основа производится из камней или дерева. Стойки и крыша — из фигурных коряг, веток. Конструкция частично или полностью оплетена вьющимися цветами;



  • колодец-пальма из мусора – две-три предварительно разукрашенные шины, поставленные друг на друга, образуют основу. Верхняя часть представляет собой хитросплетение из пластиковых бутылок: стойки из коричневых, а крыша – из зеленых. Рядом может быть клумба с заборчиком из бутылок или фигурками птиц, также сделанных из шин;
  • постройка с фонтаном или водопадом – обычно это небольшая покупная конструкция, встраиваемая в основание на участке. Подобным образом оформляют источник воды естественного происхождения;
  • березовый колодец – делается из разной толщины поленьев с бело-черной корой, ведерко также изготавливается из необработанной березы. Строение используется как клумба, столик с навесом.



Для чего нужен декоративный колодец?

Для чего на участке колодец, в котором нет воды? Ответов тут несколько. Первая функция декоративного колодца – эстетическая – доставлять удовольствие и нести людям красоту. Вторая – рациональная: декоративные колодцы – идеальное прикрытие для емкости с дождевой водой или люка канализации, кессона и прочих инженерных коммуникаций участка.

А третья причина, по которой владельцы дач и домов с прилегающим участком земли так любят колодцы, лежит в ментальной сфере. В нашей стране к колодцам отношение особое: в старину их берегли как семейные ценности, чтили, как источник влаги и энергии. С приходом водопровода потребность в колодцах отпала, а народная привычка еще жива.

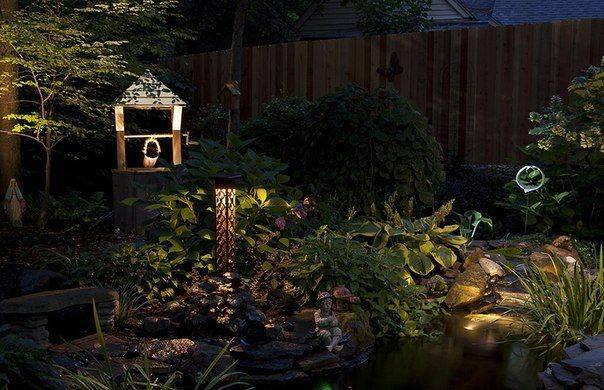

Декорированный колодец радует глаз, привлекает внимание, а в знойный день собирает в своей тени всех домочадцев. Можно использовать декоративное сооружение исключительно для разведения вьющихся растений или соорудить на колодезном основании перголу

Иногда даже в декоративном колодце есть влага – под красивым оформлением скрывается электронасос и скважина с питьевой водой, содержимое которой надо защитить от пыли, насекомых и мусора, а также от перемерзания. Домик можно установить и на действующий колодец.

Как выкопать шахту

Шахту для колодца нужно выкопать за 1 день. Поэтому работать нужно с помощниками. Оптимальная форма для шахты — окружность. Однако можно сделать ее также квадратной или даже шестиугольной. Выбранный контур нужно очертить на поверхности грунта. Внутри него выкапывается неглубокая яма в точном соответствии с необходимой формой. Далее нужно ее постепенно углубить до требуемой глубины.

Земляные массы удаляются из шахты ведром или бочкой с привязанной веревкой. Можно использовать коловорот. Работники могут спускаться вглубь шахты и подниматься наверх по веревочной лестнице. Ее нужно надежно закрепить на поверхности почвы.

Следует помнить, что в процессе выкапывания нужно периодически освобождать внутреннее пространство шахты от скопившихся газов. Они могут быть опасны для здоровья. Когда шахта будет готова, из нее нужно откачать воду. Далее необходимо укрепить дно. На него насыпается щебень или гравий для первичного фильтрования воды.

Стены шахты можно выложить в виде сруба из бревен подходящей длины. Вначале на дне выкладывается 1 рама, которую нужно тщательно выровнять по вертикали и горизонтали. Далее сруб постепенно наращивается путем укладки новых венцов. Для усиления адгезии рамы из бревен прессуют, простукивая деревянным молотком.

Лучше воспользоваться рамой из бревен с заостренным нижним ребром. Ее укладывают в подготовленную яму и начинают выемку грунта. Сначала внутри рамы, затем вокруг нее. Постепенно под тяжестью собственного веса конструкция будет опускаться вниз, прорезая грунт заостренным ребром. По мере погружения сруб наращивают новыми венцами до необходимого размера.

Для герметизации стыковочных швов их нужно тщательно промазать глиной. Предотвратить перекос сруба в дальнейшем помогут толстые доски. Их нужно приколотить по углам с внутренней стороны.

Все деревянные элементы колодезной шахты необходимо тщательно обстругать и выровнять с внутренней стороны. Это позволит беспрепятственно опускать и поднимать ведро или другую емкость для воды.

Особенности конструкции колодезного журавля

По своей сути это рычажный механизм, где с одной стороны в качестве противовеса используется ведро с водой. При этом он устроен таким образом, чтобы опустить, набрать и поднять его, можно было руками без особых усилий. Конструкция появилась столетия назад, когда еще не применялся барабан с рукояткой, цепь или трос.

С обратной стороны должен быть контргруз, который либо приделывается, и представляет собой отдельный элемент, либо представляет собой целостную конструкцию. В последнем случае речь идет об утолщении рычага. В качестве центральной опоры используется «баба». Это – рогатина или вилка со шплинтом.

Повесив его на специальный крюк, достаточно потянуть штангу, веревку или цепь вниз, чтобы ведро опустилось под воду. Далее нужно всего лишь отпустить колодезный рычаг, чтобы емкость с водой поднялась под весом контргруза.

Устройство колодца

Правильно укомплектованный колодец с журавлем предполагает, что его комплектация включает:

  • коромысло с балансиром;
  • опору под балансир;
  • груз и шест;
  • цепь, штангу или трос;
  • опорную колонну.

Но главным элементом является сам колодец, который нужно вырыть. При этом глубина залегания воды должна быть настолько мала, чтобы при поднятии журавля, полное ведро поднималось выше оголовка.

Оформление опоры колодца

Здесь важную роль играет дизайнер. Насколько хватит фантазии, настолько хорошо будет смотреться колодец.

Такой колодец никого не оставит равнодушным. Но и сама конструкция в чистом виде привлекательна, если изготовлена аккуратно.

Древесину можно пропитать темной морилкой, что создаст эффект состаренного дерева. Структура и естественный древесный узор укажет на природную чистоту

А покрасив журавль белой краской, можно акцентировать внимание, и сделать этот объект главным, а весь дизайн участка обыграть вокруг него. Десятки вариантов можно увидеть на фото и видео в интернете

Особенности конструкции

Идея использования балансира для установки рядом с колодцем, нашла свое отражение в культуре многих народов, и сейчас подобные конструкции встречаются не только в Европе, но и в Азии, и в Африке. Простота конструкции дает возможность существенно облегчить процесс подъема воды и использовать такой колодец даже для систематического полива земли. Конечно, подъем небольшого количества воды емкостью 10-12 литров с глубины 3-6 метров при помощи рычага с противовесом не обладает большой производительностью, но с другой стороны это наиболее простой способ получить воду из источника с минимальным количеством затрат сил.

Простота конструкции дают возможность использовать подручные средства или даже уже имеющиеся деревья в качестве опоры, а вот в остальном колодец состоит из следующих частей:

  • Коромысло;
  • Шест;
  • Дополнительная цепь или трос;
  • Груз балансира;
  • Опора для балансира;
  • Оборудованный колодец.

Увы, для большинства местностей, где водоносный горизонт залегает на глубине больше 8 метров, такое сооружение будет практически бесполезным, разве что кроме случая, когда высота опоры будет порядка 8 метров, а ширина сруба колодца не меньше 3 метров. А вот для остальных местностей, где водоносный горизонт залегает на глубине 3-6 метров такой вариант оснащения колодца вполне реальный.

Но все-таки, прежде чем приступить к постройке конструкции следует провести предварительные расчеты и составить план строительных работ, все-таки оборудование такого колодца требует большой площади для размещения всех элементов.

Выводы и полезное видео по теме

Ролик с пошаговой демонстрацией процесса собственноручного устройства шахтного колодца:

https://youtube.com/watch?v=na10X9edvUM

Строительство собственного колодца – непростая, но вполне выполнимая задача, которую домашний мастер вполне может решить без привлечения наемных рабочих. Правда, ему потребуется как минимум два помощника для извлечения грунта на поверхность и для контроля состояния работника на дне шахты.

В случае головокружений его немедленно необходимо поднимать на поверхность, а перед работой регулярно проверять загазованность горящей свечкой или газоанализатором.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий

Adblock
detector
