Вихревая воздуходувка: обзор моделей, характеристики

Плюсы и минусы оборудования

Как уже говорилось выше, воздуходувки все чаще выбирают для работы в промышленности благодаря их большим преимуществам.

Вот на них и остановимся подробнее. К плюсам данного оборудования можно отнести:

Легкость, облегчает перевозку и монтирование.
Низкий уровень шума при работе установки (не превышает 55-80 дБ).
Полное отсутствие вибрации.
При нагнетании газов отсутствует пульсация, создается ровный поток воздуха.
Довольно компактные размеры и эстетичный внешний вид.
Конкурентная цена (гораздо дешевле вакуумной помпы).
Низкий уровень энергопотребления, что немало важно в данное время.
Длительный срок эксплуатации и высокая ремонтопригодность из-за небольшого количества трущихся деталей, которые не нужно смазывать. И это тоже относится к плюсам

Ведь отсутствие следов масла в воздушном потоке открывает двери нагнетателям в пищевую и медицинскую отрасли.
Нет нужды в фильтрах и маслоуловителях на напорной линии.
Некоторые модели имеют специальное антикоррозийное покрытие деталей.
Устойчивость к экстремальным температурам в диапазоне от -200 до +300 градусов Цельсия.

Несмотря на многочисленные преимущества, как и любое оборудование, вихревые нагнетатели обладают и некоторыми минусами:

  • Низкий КПД машины из-за особенностей конструкции. Современные производители борются с этим недостатком. Одним из вариантов увеличения КПД это конструкция воздуходувки с боковыми каналами.
  • Наличие воздушного фильтра обязательно. Если фильтра не будет риск попадания мелких предметов в промежуток между корпусом машины и ее рабочим колесом резко возрастает, что способно вывести оборудование из строя.
  • Нужно постоянно контролировать состояние предохранительного клапана, что защищает машину от перегрева, ведь воздух нагревается на 30-70 градусов.

Сравните сами чего больше: плюсов или минусов? По-моему, ответ очевиден. Большинство недостатков, современные производители оборудования, стараются исправить. В связи с этим вихревые воздуходувки так популярны. Но не стоит пренебрегать минусами, когда нужен мощный нагнетатель!

Вихревые компрессоры/вакуумные насосы

Среди оборудования, которое компания SEKO поставляет на мировой рынок, большую долю занимают насосы различных конфигураций (соленоидные, электроприводные, перистальтические, пневматические). Они используются для перекачки жидкостей. Но в быту и промышленности часто возникает потребность взаимодействия с воздухом и газообразными средами. Очистить загазованное помещение, создать вакуум или насытить емкость кислородом (аэротенк или искуственный водоем). В этих и подобных случаях на помощь нам приходят вихревые воздуходувки, которые еще называют бокопроточные, компрессоры низкого давления, вихревые компрессоры, вакуумные вихревые насосы.

Газодувка вихревая: конструкция

Главными достоинствами с практической точки зрения являются очень простая конструкция, минимальный износ и отсутствие смазки в рабочей полости. Ротор вращается в корпусе бесконтактно, что исключает трение, а единственные изнашивающиеся детали – подшипники.

В качестве привода используются асинхронные электродвигатели: однофазные для небольших нагнетателей с мощностью до 1,5 кВт и трехфазные для всех мощностей.

Для использования в пыльных, влажных помещениях, или на открытом воздухе, следует выбирать машины с электродвигателями с классом защиты IP54.

Ротор смонтирован непосредственно на удлиненном валу двигателя и отделен от него уплотнением. Это делает конструкцию очень компактной и дает возможность устанавливать воздуходувку на любую поверхность, а не только на специальную раму или платформу.

Рабочее колесо, импеллер, представляет собой диск, на периферии которого находится большое количество радиальных лопаток. Корона колеса быстро вращается в кольцевом канале, образованном корпусом.

Некоторые модели оснащены встроенными преобразователями частоты, с помощью которого регулируется скорость вращения ротора и соответственно расход газа. А в некоторых предусмотрена возможность подключения внешних частотных преобразователей, которые хоть и не входят в стандартную поставку, но могут быть заказаны дополнительно.

Вихревые воздуходувки. Конструкция и принцип действия

Каждая такая порция воздуха, пройдя немного расстояния, набирает инерционной энергии и вылетает в выпускной канал. Так происходит, пока каждая порция воздуха не пройдёт полный цикл завихрений, набрав достаточной скорости и понизив давление до 700 мбар, поток выходит наружу. Средняя производительность вихревой воздуходувки 400 м3/час, а вакуум, который они могут обеспечить достигает 500 мбар.

Компрессор вихревого типа создает сжатый поток газа за счет увеличения скорости молекул газа в направлении нагнетания – на видео продемонстрирована траектория, по которой движутся молекулы, попадая в рабочий канал.

Воздух попадает в рабочий канал через всасывающий патрубок. За счет действия центробежной силы и геометрической структуры проточной части, образованной кольцевым каналом и лопатками вращающегося импеллера, молекулы газа начинают двигаться по спиральным траекториям в направлении нагнетании. Именно из-за вихревого движения газа эта газодувка и получила такое название.

Двигаясь по спирали, каждая молекула многократно взаимодействует с лопатками рабочего колеса, ее скорость каждый раз возрастает, что приводит к повышению давления.

За счет такого движения молекул газовой среды данная газодувка потребляет меньше энергии, чем другие машины динамического действия, и может использовать как вихревой вакуумный насос, принцип работы которого не отличается от описанного выше.

По конструкции и принципу действия воздуходувки подразделяются на три большие группы:

  • объемные ротационные воздуходувки, к которым относятся шестеренные (зубчатые), пластинчатые и роторные (двух- и трехроторные) машины. Являются наиболее хорошо продаваемым оборудованием на рынке воздуходувных машин;
  • поршневые воздуходувные машины, позволяющие создавать высокие давления, но с ограниченными подачами из-за инерционных ограничений скорости перемещения поршня;
  • лопастные турбовоздуходувки с лопастями, установленными на валу под заданным углом, что делит их на осевые и центробежные. Характеризуются высокой подачей (производительностью) при небольших создаваемых давлениях.

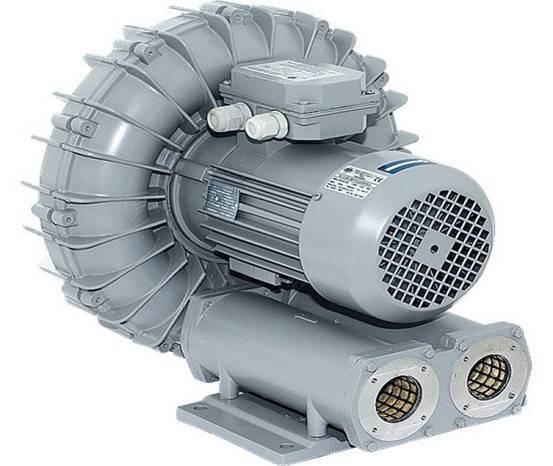

Воздуходувка TV-200: внешний вид

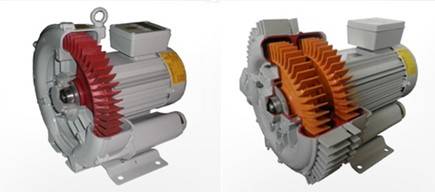

Внутри легкого корпуса насоса, отлитого из алюминия, установлено рабочее колесо (импеллер) с большим количеством лопаток, размещенных по периметру или торцевой части колеса. Зазор между лопатками и внутренней поверхностью корпуса не превышает нескольких микрометров (микрон). Этим обеспечивается хорошая герметичность собранной конструкции. Рабочее колесо установлено на валу электродвигателя и изолировано от него уплотнительным устройством.

Поток воздуха засасывается в полость воздуходувки через размещенный под двигателем специальный шумоглушитель и входное отверстие в корпусе. При вращении рабочего колеса с высокой окружной скоростью возникают центробежные силы, которые заставляют частички воздуха перемещаться вдоль внутренней поверхности корпуса по спиральной траектории и закручиваться в отдельные вихри.

За счет многократного закручивания струи возрастают энергия частиц и, соответственно, давление воздушного потока. Последний выходит через выхлопное отверстие насоса и через второй шумоглушитель. Благодаря наличию шумопоглощающих устройств и фильтров воздуходувка работает практически бесшумно, несмотря на значительное число оборотов колеса и большие объемы прокачиваемого воздуха.

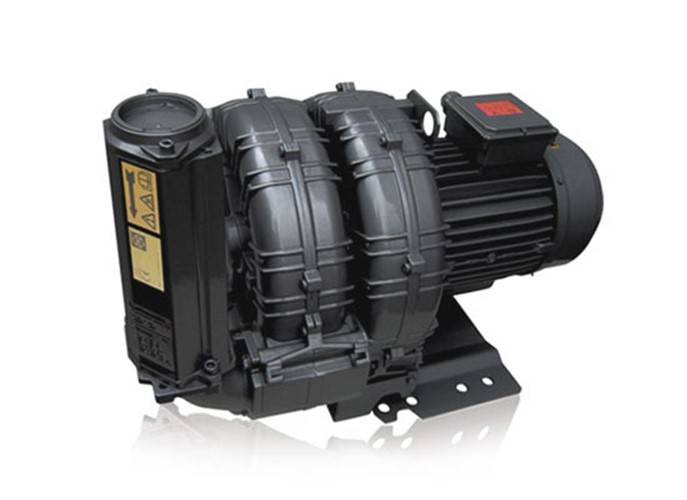

Воздуходувки для аэротенков: внешний вид

Импеллер бесконтактно вращается в дюралюминиевом корпусе, в котором выполнен кольцевой канал, соответствующий размеру лопаток.

Подшипники находятся вне проточной части, что защищает их от нагрева сжимаемого газа. Благодаря этому, длительность работы подшипников не снижается даже при значительном перепаде давления.

Для снижения уровня аэродинамического шума, каждая вихревая газодувка VARP оборудована глушителями, которые установлены на всасывающем и нагнетательном патрубках.

В результате такого движения молекулы много раз взаимодействуют с лопатками вращающегося колеса и получают больший прирост кинетической энергии. Поток газа высокой скорости движется в направлении нагнетания и отбрасывается центробежными силами к периферии рабочего колеса. У нагнетательного отверстия он сталкивается с отсекателем и удаляется из системы через нагнетательный патрубок.

Как правильно работать с воздуходувкой

Чтобы научиться правильно работать с воздуходувкой, для начала надо понимать, что собственно делает эта техника. Основное назначение этих машин – это выдувание листьев и мусора из труднодоступных мест с помощью мощной струи воздуха. Часто обладатели воздуходувок используют их не совсем правильно, они пытаются собрать листья в одну большую кучу, гоняя их через весь участок. Более рационально и эффективно использовать воздуходувку для выдувания листьев из труднодоступных мест и формирования нескольких небольших куч равномерно по участку. Затем эти кучи с помощью граблей помещаются на брезент или подобный материал и транспортируются в необходимое место. С помощью этого способа уборка участка от листьев будет осуществляться наиболее эффективно и быстро.

Кстати! Не пренебрегайте наушниками, работая с воздуходувкой. По нашим замерам, уровень шума большинства этих машин около 90 дБ, а это показатель, который уже может негативно влиять на чувствительность слуха.

Аккумуляторные воздуходувки дороже электрических моделей, но лишены зависимости от проводов. Они идеально подойдут для уборки труднодоступных мест, беседок, объектов ландшафтного дизайна, клумб и т.д. К тому же они самые тихие в работе. Главный недостаток аккумуляторных воздуходувок – быстрый разряд батарей. Мы протестировали две таких воздуходувки, и одна из них едва протянула 10 минут работы на полной мощности. А чтобы перезарядить батарею потребуется от 45 до 90 минут.

Бензиновые воздуходувки характеризуются солидной мощностью и независимостью от проводов. Но, к сожалению, при работе с ними требуются немалые физические усилия, к тому же, этот вид техники требует внимательного обслуживания

Если вы выбираете именно бензиновую воздуходувку, мы рекомендуем обратить внимание на ранцевые машины. В среднем, ручная бензиновая воздуходувка весит от 5 до 8 кг

Обычно, работа с воздуходувкой занимает от 30 минут, и за это время даже крепкий мужчина успевает значительно устать. С ранцевой техникой, вы будете обладать еще большой мощностью, но при этом, работать с ней гораздо легче. Именно поэтому в нашем тесте нет победителей в категории ручных бензиновых воздуходувок, т.к. мы отдавали предпочтения ранцевым моделям. Но и у них есть недостатки. Во-первых, ранцевые воздуходувки, как правило, самые дорогие. Также, они требуют обслуживания и достаточно шумные в работе.

Принцип работы вакуумных воздуходувок

Такие устройства, как воздуходувки, на рынке уже далеко не первый год, и за это время они уже успели найти свою целевую аудиторию, которая готова отдавать за такие устройства немалые деньги. Но нельзя забывать, что кроме качества изготовления, такие устройства имеют еще и вполне интересный принцип работы, который отличается от того, что мы привыкли видеть с вами в обычных устройствах.

Главная часть системы состоит из рабочего колеса, в котором насчитывается несколько лопаток. Все они расположены внутри самого корпуса, под крышкой с небольшими зазорами между каждой из лопаток. Именно ширина зазоров играет большую роль в том плане, какие именно показатели производительности будет демонстрировать устройство. В системе также присутствую и кольцевые каналы, которые могут иметь абсолютно любую форму, а лопатки рабочего колеса, уже подстраиваются под фигуру кольцевого канал.

Сам процесс заключается в движении газа, который направляется в область нагнетания, где ему предстоит пройти рабочее колесо. Далее газ направляется в сторону центробежного устройства, которое перенастраивает все это дело в последнюю часть системы, которая собственно и позволяет устройств начать свою работу.

Воздуходувка промышленная вихревая

Мощная воздуходувка вихревого типа обеспечивает высокую производительность до 2200 м3/ч и значительное сжатие, макс. 2,02 Бар типа, но имеет цену выше, чем модели стандартной линейки.

Обычно имеет многоступенчатую конструкцию, до 3-х ступеней, а на корпусе выполнено дополнительное оребрение для лучшего отвода тепла.

Промышленные модели вихревых нагнетателей могут конкурировать с воздуходувками Рутса, так как не уступают им по рабочим характеристикам и отличаются следующими преимуществами:

  • дюралюминиевые рабочие колеса и корпус обеспечивают меньшую массу без потери прочности;
  • не нуждаются в регулярном техническом обслуживании, так как нет необходимости следить за уровнем масла;
  • не так чувствительны к загрязнению газа;
  • низкий уровень шума, так как есть возможность использования дополнительных глушителей;
  • моноблочная конструкция и отсутствие вспомогательных элементов, как, например, синхронизирующие шестерни, делают конструкцию компактнее.

Если вы хотите купить воздуходувку вихревую для промышленного применения, присмотритесь к газодувкам VARP серии Gamma, SEKO и Busch Samos. При необходимости вы можете запросить таблицу с характеристиками и прайс, связавшись с нашими менеджерами по телефону.

Воздуходувки промышленные вихревые

Воздуходувка промышленная вихревая используется в пищевой и текстильной промышленности, медицине, фармацевтике, пневмотранспорте и на очистных сооружениях. Различают несколько видов промышленных воздуходувок, в первую очередь бывает конструкция с одним, двумя и тремя рабочими колесами. И каждая их этих конструкций еще может быть одноступенчатой или двухступенчатой.

Двухступенчатые воздуходувки отличаются тем, что могут создавать большее сжатие воздуха, чем одноступенчатые. Поскольку воздух проходя один оборот внутри воздуходувки не выводится наружу, а переходит сквозь внутренний проход к другой стороне колеса, откуда вновь направиться повторить круг. Получается, что энергия молекул накапливается в два раза больше, поэтому при выходе давление воздуха также в два раза больше.

Источники

  • https://vozduhoduvki.pro/vihrevye/
  • http://tek-prom.ru/vihrevye-vozduhoduvki/

Принцип работы вихревой воздуходувки

Но, несмотря на огромное количество сильных сторон вихревых воздуходувок, их явным преимуществом считается именно принцип работы. Конструкция вихревой воздуходувки устроены таким образом, что все рабочие процессы вынуждены пройти через точку преобразования воздуха.

Данная точка в системе служит чем-то в роли пропускного пункта, позволяющего производить проталкивание воздуха из одного отсека в другой. В случае с вихревыми воздуходувками, проталкивание воздуха происходит путем образования больших вихрей. Таким образом, объем воздуха, который можно протолкнуть увеличивается в несколько раз.

Что касается производства вихревых воздуходувок, то — это сложный процесс, который подразумевает наличие особого количества времени и сил. Для изготовления одного агрегата подобного типа, требуется не только огромное количество важнейших комплектующих, а еще и большое количество средств. А все потому, что процесс создания взаимодействия между подобными элементами, является еще более сложным.

Исходя из этого, не трудно догадаться, что принцип работы вихревой воздуходувки, является столь эффективным, именно благодаря производителям. Ведь именно они, продлевают все важнейшие этапы при производстве, дабы на выходе, агрегат получался максимально качественным и эффективным.

Воздуходувки промышленные вихревые

В случае с вихревыми промышленными воздуходувками, мы получаем агрегат, который рассчитан под работу на серийных производствах. Промышленная категория вихревых насосов — это увеличенная версия обычной воздуходувки, которая является более надежной и в то же время, более эффективной.

Используя подобные установки в нужных областях, от них можно получать максимально высокий уровень эффективности.

Вихревой вакуумный насос

Принцип работы вихревых вакуумных насосов – это также их большое преимущество. Работают подобные насосы на основе активных лопастей. Технология работы такого насоса, заключается в процессе образования вихрей, и данная задача ложится именно на рабочие лопасти.

Проделав подобный процесс, можно в разы увеличить объем проталкиваемого воздуха. А это уже говорит о том, что и показатели производительности подобных насосов будут становится в разы выше.

Производство вихревых воздуходувок

Используя вихревые воздуходувки в своих целях, мало кто задумывается над вопросом воспроизводства вихревых воздуходувок. А ведь на самом деле – это очень сложный процесс, который включает в себя целый ряд сложнейших этапов.

Одной из наиболее сложных моделей в плане производства, оказалась вихревая воздуходувка bl. Данная модель воздуходувки собрала в себе все возможные преимущества, так как использовать ее можно практически во всех отраслях.

Достичь того удалось за счет долгих испытаний, которые в итоге все-таки позволили вывести эффективную технологию по производству вихревых воздуходувок.

Купить вихревые воздуходувки

Если же говорить о покупке вихревых воздуходувок, то с этим у пользователей также проблем возникать не должно. Все вариации подобного оборудования по-настоящему хороши и каких-то неудачных моделей вихревых воздуходувок на рынке попросту нет.

Главное – это подобрать подходящую модель воздуходувки для использования в вашей отрасли. Все остальные моменты уже не будут столь существенными, но при желании их также можно учитывать.

Вихревые воздуходувки – принцип работы вихревых воздуходувок. Особенности производства вихревых воздуходувок и лучшие производители, у которых можно купить вихревые воздуходувки

Многие сталкиваются с проблемой подачи воздуха в условиях низкого давления. Это уже далеко не новая проблема, так как с подобным сталкивалось огромное количество человек. Но на самом деле, справиться с такой проблемой не так просто, как может показаться поначалу. Многие люди, оказавшись в безвыходной ситуации готовы переходить на различные компрессоры, которые, по их мнению, могут заменить вихревые воздуходувки. Но на самом деле, это совершенно другие категории и сравнивать вихревую воздуходувку с чем-то другим — это просто нецелесообразно.

Принцип работы подобных устройств сильно отличается от того, что мы привыкли видеть в обычных установках. Вакуумные воздуходувки способны не просто протолкнуть воздух в нужный объем, а еще и закрутить его таким образом, чтобы в результате образовались вихри. Если удается достигнуть такого процесса, то это значит, что ваш агрегат обладает высоким уровнем производительности и его можно применять в самых разных устройствах.

Стоит также отметить и весьма широкую сферу применения вакуумных воздуходувок, о которой мы сейчас и поговорим:

Сферы применения вакуумных воздуходувок:

  • Сушка материалов — в таком направлении вакуумные воздуходувки используются довольно часто, так как их характеристики находятся на достаточно высоком уровне, чтобы производить процессы подобного типа. Важным аспектом является возможность активной подачи воздуха. Первоначально поток воздуха направляется в специальный нагреватель, где проходит процесс обработки, после чего уже направляется на обрабатываемый материал, и воздействует на него, проделывая сушку этого материала.
  • Устранение влаги — Здесь большую роль играет циркуляция воздуха важных элементов, благодаря чему в итоге удается достичь нужного результата. Если применять это устройство правильным образом, то можно избежать перегрева, так как внутри устройства находится качественное воздушное охлаждение, которое отлично справляется со своей задачей. Стоит также отметить способности механизма в направлении уборки влаги, с чем он справляется действительно неплохо. К числу материалов, из которых воздуходувка может убрать влагу, относится: бумага, древесина и так далее.
  • Аэрация воды — В этом процессе большую роль играет объем водяного потока при низком уровне давления. Если же в процессе работы возникают какие-то неполадки, то система самостоятельно пытается подключать различные элементы для решения этих проблем. Стоит также отметить и наличие надежной батареи, которой более чем достаточно для долгосрочной работы устройства в любых условиях. Если же агрегат в процессе работы поддается излишнему перегреву, то за дело берется охлаждающий элемент, который позволяет значительно улучшить циркуляцию воздуха, благодаря чему, удается избежать каких-то чрезмерных перегревов системы, которые приводят к различным проблемам.

Малая ранцевая воздуходувка: наш выбор

В этой категории наш выбор пал на малую ранцевую воздуходувку Husqvarna 130BT. На первый взгляд кажется, что мотор этой воздуходувки слишком легкий, чтобы помещать его в ранец, но если вам придется работать с техникой более 30 минут, поверьте, вы оцените этот форм-фактор! Нести вес мотора на плечах гораздо легче и удобнее, чем загружать им руки.

Когда мы сравнивали Husqvarna 130BT с другими аналогами, испытатели отмечали хорошие показатели по мощности этой машины, сравнительно небольшой вес и тихую работу. Мощность и форма воздушного потока такова, что воздуходувка без труда поднимает сырые листья, прилипшие к земле. Один из наших испытателей использует в быту именно эту модель уже несколько сезонов без каких-либо нареканий.

Вихревые воздуходувки и воздуходувки Рутса. Технические характеристики воздуходувок

Агрегат являет собой алюминиевую конструкцию, которая включает в себя электрический мотор, обеспечивающий вращение колеса. Колесо состоит из множества лопастей, расположенных под углом, для засасывания воздуха или газа. Воздуходувки называются вихревыми за счёт прогона всасываемого газа (воздуха), через спиралевидную камеру, после чего, обработанный продукт выходит с агрегата уже под давлением. Принцип действия воздуходувки соединяет в себе компрессор, вакуумный насос и вентилятор, что в сочетании с относительно небольшими габаритами, делает это устройство очень популярным на разных производствах. Иными словами – это компрессор низкого давления, который может создавать вакуум и осуществлять подачу воздуха.

По типу исполнения бывают одноступенчатые, двухступенчатые и трёхступенчатые конструкции. Это означает, что приточный орган имеет одно, два либо три колеса (чем больше количество, тем мощнее воздуходувка). Что касается корпуса, то производители выпускают моноблоки (все части агрегата в одном корпусе), и рамные (электродвигатель связывается с вентилятором муфтой или ременным приводом).

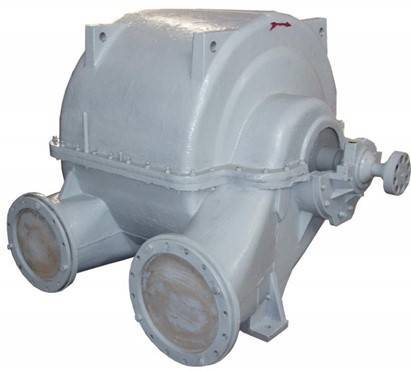

Вот так выглядит турбовоздуходувка ТВ 200

Примечание! В зависимости от диаметра рабочего колеса, количества лопастей на нём и градуса угла наклона лопастей, определяется продуктивность воздуходувки.

Принцип работы воздуходувок

Средняя скорость вращения вала колеса 2900 оборотов в минуту. Сам корпус, вокруг колеса, состоит из внешних и внутренних каналов (такая особенность конструкции повлекла за собой второе название воздуходувки «бокопроточная»). Воздух втягивается в рабочую камеру в тот момент, когда зазор между лопастями совпадает со впускным отверстием. Каждая такая порция воздуха, пройдя немного расстояния, набирает инерционной энергии и вылетает в выпускной канал. Так происходит, пока каждая порция воздуха не пройдёт полный цикл завихрений, набрав достаточной скорости и понизив давление до 700 мбар, поток выходит наружу. Средняя производительность вихревой воздуходувки 400 м3/час, а вакуум, который они могут обеспечить достигает 500 мбар.

Область применения воздуходувок

Масштабы пользы от данного агрегата просто необъятны. 99% процентов предприятий, заводов и фабрик используют эти машины для достижения разнообразных целей.

Аэрация прудов, водохранилищ и водоочистных сооружений;

Транзитное перемещение порошкообразных материалов;

Подача воздуха под давлением для работы пневмоинструмента;

Вентилирование и кондиционирование помещений;

Подача кислорода в печи для увеличения тяги;

Создание вакуума в системах закрытого типа;

Так как рабочий механизм не находится в масляной среде, при выдаче воздуха он не вносит в его состав молекулы смазочных материалов, что позволяет устанавливать такие агрегаты в помещениях общепита и больницах.

Примечание! Благодаря идеально сбалансированному вращению приводного вала, корпус не вибрирует и издаёт минимальный уровень шума, что позволяет устанавливать воздуходувку в любом расположении и в любом помещении.

Чем хороши и плохи вихревые воздуходувки

Как и любая техника, агрегаты подобного рода не могут иметь только положительные стороны, но количество «плюсиков» значительно превышает минусы, что делает данные машины очень продуктивными и выгодными со всех сторон.

Плюсы:

  • Существенная разница габаритов в меньшую сторону в отличие от других компрессорных агрегатов;
  • Долговечность в использовании, благодаря полному отсутствию трения лопастей колеса о корпус;
  • Легкость и дешевизна в обслуживании. Периодичной замены требует только подшипник на оси рабочего колеса;
  • Уровень шума не превышает 30 дБ;
  • Отсутствие примесей масла в обработанном воздухе или газе;
  • Доступная цена в сравнении с подобными устройствами;
  • Лёгкость в установке;
  • Не пульсационный режим работы, что обеспечивает равномерный поток;

Минусы:

  • КПД на низком уровне;
  • Склонность к перегреву;

Производители воздуходувок

На рынке представлены как отечественные, так и импортные модели агрегатов. Из-за простоты конструкции существенной разницы в качестве сборки и долговечности в работе между разными фирмами нет. Но разница ощущается в цене. Так, российские и китайские производители готовы продавать воздуходувки дешевле, чем зарубежные аналоги.

Воздуходувки Busch

Германские вихревые воздуходувки известные во всём мире. Самая популярная и практичная серия – Samos. Агрегаты этой фирмы обладают низким потреблением электричества и отменным качеством сборки. Ещё одной привилегией является наличие взрывозащищенных модификаций ATEX.
