Хозблок для дачи с душем и туалетом

Установка каркаса

Каркас под летний душ и санитарный узел организуйте, соблюдая следующие рекомендации:

  1. Установите деревянные брусья квадратного сечения со стороной 10 сантиметров и высотой 2.2 метра.
  2. Применяйте для фиксации вертикальных стоек стальные уголки.
  3. Контролируйте строительным уровнем вертикальность, обеспечивая расположение стоек в одной плоскости.
  4. Закрепите с помощью саморезов распорки, которые придадут каркасу устойчивость.
  5. Смонтируйте контура проемов, соответствующие по ширине размерам дверей.
  6. Выполните перевязку конструкции каркаса, соединив деревянные элементы в половину толщины.

Соблюдение рекомендаций — гарантия надежности конструкции каркаса.

ДЕЛАЕМ СТОЛБЧАТЫЙ ФУНДАМЕНТ

    Для удобства использования и экономии стройматериаловбудем строить душ и туалет для дачи в одном строении. Его объём: ширина 1,5 м, длина 3 м, высота 2,2 м. Получается, что помещения будут построены площадью 1,5 на 1,5 м. Забегая вперёд нужно отметить, что при эксплуатации этого объёма комнат оказалось больше, чем достаточно, они показались слишком большими, хватило быплощади 1,2 м на 1,2 м.

Дачный туалет с душем мы построим из дерева, поэтому нам подойдёт столбчатый фундамент глубиной 80 см.

   Нарежем 16 деревянных колышков и разметим место для фундамента. По периметру размером 1,5 на 3 м, через 0,75 м  друг от друга установим 14 колышков, там, где будет яма, один колышек пропустим. По дальним углам ямы тоже поставим колышки, здесь изготовим люк для чистки. Обязательно проверьте диагонали крайних меток, расстояние между колышками должно быть одинаковым, углы прямые. Садовым буром с диаметром шнека 13 см, которым мы бурили ямы при установке забора, сделаем 16 отверстий. Возле каждой ямы изготовим деревянную опалубку высотой, шириной и длиной 20 см, выровняем её строительным уровнем по горизонтали.

   Для прочности фундамента в каждую яму вставим по 3 прутка арматуры, свяжем её проволокой. Положим во все ямки свёрнутый кусок рубероида, чтобы предотвратить контакт бетона с землёй, так мы уже делали при установке столбов для забора. Цементным раствором, который мы использовали для штукатурки стен, заполняем углубления. Для экономии цемента можно добавить мелкого щебня исходя из расчёта: 1 часть цемента, 3 части песка, 5 частей щебня. Выровняв раствор по опалубке, воткнём по центру металлическую шпильку диаметром 10 мм на глубину 12 см, а 8 см оставим наверху. Ждём, пока фундамент окрепнет, а сами начнём готовить деревянный брус для каркаса.

УСТАНОВКА КАРКАСА

   Для каркаса дачного душа с туалетом будем использовать сосновый брус со сторонами 10 см. Как только раствор наберёт прочность, разберём опалубку и приступим к нижней обвязке фундамента. Нарежем бензопилой по длине сторон строения брус и соединим его между собой вполдерева. Это значит, что с каждой стороны мы отрезали по 5 см от толщины, когда его соединили между собой, получилось как раз 10 см.

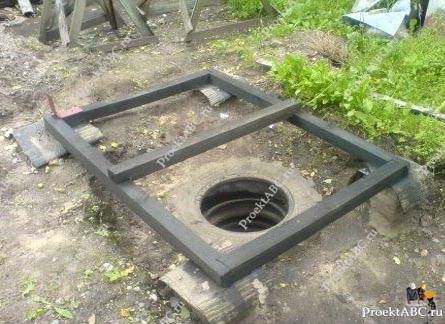

   Под шпильки, торчащие из фундамента, мы просверлили отверстия, положили перекрытие, затем закрепили его шайбой с гайкой при помощи накидного ключа. Под дерево для гидроизоляции уложили кусок рубероида. У нас получилась нижняя обвязка фундамента, весь брус лежит на столбах, прочно затянут шпилькой с гайкой. Обработаем дерево защитным составом (мы использовали отработанное машинное масло).

   Над ямой, где будет сиденье и пол, положим для надёжности два металлических швеллера. Выгребную яму, которая выходит за периметр стен, накроем тёсом и защитим водонепроницаемым материалом. Если нам понадобится откачать из ямы нечистоты, снимем пару тесин, чтобы вставить шланг ассенизаторской машины.

   Теперь можно ставить вертикальные столбы для каркаса. Высота всех столбов равна 2,2 м. Сначала установим их по углам.  Вертикаль столбов проверяем с помощью строительного уровня. Соединяем вертикальные стойки с обвязкой металлическими пластинами и уголками, используемых для крепежа. Для прочности внизу ставим распорки, закрепляем их длинными саморезами. Установим по два столба там, где будут входные деревянные двери, 2 м высотой, 80 см шириной. Расстояние между столбами нужно выдержать ровно 0,8 метра. Над будущей дверью, на высоте 2 м, закрепим горизонтальную распорку, чтобы получился проём. Оставшийся промежуток между дверью и потолком, равный 20 см, мы впоследствии застеклим.

По бокам также укрепим вертикальные столбы распорками, прочно прикрутив их саморезами. После того, как столбы будут установлены, сделаем обвязку каркаса сверху, соединяя брус вполдерева. Для защиты древесины обработаем всю конструкцию антисептиком.

Материал для строительства

Если использовать поликарбонат — душевая получится практичной и компактной. Данный материал эластичен и способен принимать любую форму. Кабинка из поликарбоната легко монтируется и устанавливается практически в любом месте. Благодаря этому материалу можно применять любой вариант подачи воды, делать душ любого типа. Особый уход за поликарбонатом не нужен; он не гниет, не поддается коррозии и «не боится» влаги. Такой материал, как кирпич, представлен широкой линейкой. Для закладки фундамента и возведения стен лучше использовать полнотелый. В целом материал характеризуется устойчивостью к внешнему воздействию, долговечностью и высокой прочностью. Кирпич может использоваться и для сооружения только одного элемента — поддона душа. Еще один важный в строительстве материал, профнастил, применяется для кладки кровли и стен. Его преимуществами являются твердость, прочность и привлекательный внешний вид.

Как построить своими руками

Для строительства деревянного туалета с выгребной ямой необходимы такие материалы:

  • любые деревянные доски;
  • кирпич;
  • гвозди, саморезы;
  • цемент;
  • ДСП, фанера;
  • пенопласт;
  • асбестоцементная труба;
  • шифер.

После определения места строительства роем выгребную яму, размер определяем сами, так как он зависит от количества человек, которые будут пользоваться им и периода их пребывания на даче. Выгребную яму рекомендуем делать глубокой, чтобы выкачку отходов проводить раз в год. Чтобы отходы не попадали в почву, дно ямы бетонируем, стены обкладываем кирпичом или же бетонируем до уровня пола. Затем делаем фундамент. Его можно изготовить из бетона или кирпича.

Теперь можно строить каркас домика. Для этого используем бруски, размером выше самого сооружения на 50 см, которые необходимо будет закрепить в земле. Для надежности через 1 метр в каркас вставляем горизонтальные бруски. Чтобы вода, или снег хорошо стекали с крыши, фасадные бруски должны быть выше тыльных брусков. Для накрытия крыши вверху каркаса ложим поперечные бруски или доски. Каркас построен. Приступаем к обшивке стен. Стены обшиваем плотно досками, используя гвозди или саморезы.

Далее проводим обшивку пола досками не менее 40 мм. В досках вырезаем отверстие (размеры выбираете сами). Можно сделать сверху отверстия возвышение, на которое можно будет садиться. Для этого используйте хорошо очищенные доски.

Остается сделать отделку и утепление туалета. Утеплить можно различными материалами, но лучше всего это сделать пенопластом. Пенопласт укладываем на крышу, можно утеплить и стены прикрыв его ДСП или фанерой. Сверху крыши крепим шифер и устанавливаем дверь. Дверь должна быть с внутренним и внешним запором.

Завершает этап строительства — вентиляция, предназначенная для проветривания помещения. Для этого сзади в выгребную яму вставляем асбестоцементную трубу, которая должна быть выше туалета и сбоку в стене делаем небольшое окошко. Теперь переходим к строительству душа.

Так как большинство семей проживают на даче сезонно, то конструкцию душа мы рекомендуем строить разборную. Для этого нам будут необходимы такие материалы:

  • доски;
  • бруски;
  • цемент;
  • трубы металлические;
  • шторка лучше всего виниловая;
  • бачок для воды.

Стены между собой соединяем деревянными брусками и обтягиваем любым виниловым материалом, который хорошо выдерживает воду и разные температуры. Полностью душ делать деревянным не рекомендуется, так как дерево легко разбухает и может привести конструкцию в негодность.

Далее устанавливаем крышу. Крышу делаем плоской, так как на ней устанавливаем бачок с водой. Для подведения воды в бачок используем резиновый шланг. Один конец выводим к водопроводу, а другой вставляем в отверстие, находящееся сверху бачка. Внизу бачка и на крыше также делаем отверстия, в которые монтируем шланг с краном и лейкой. Вода будет стекать прямо на землю.

Теперь в душе устанавливаем пол. Снизу к стойкам крепим бруски и на них настилаем доски. Можно сделать деревянный трап, который ложится прямо на землю. Над проемом для двери крепим карниз, на который вешаем шторку с запорами.

Видео: как самостоятельно сделать душ

Вот и Ваша дача оборудована туалетом и летним душем. Теперь можно будет заниматься всеми хозяйственными работами, а потом принять легкий душ и хорошо отдохнуть.

Каменный и деревянный туалет на даче своими руками

Когда яма готова, ее стенки необходимо укрепить. Сделать это можно несколькими способами. Например, можно это выполнить с помощью листов обычного шифера, укрепив его с помощью уголков и арматуры. Затем, расперев шифер при помощи брусков, заливается раствор цемента. Для защиты земли от нечистот, на дно ямы можно положить лист железа. После этого яму надо накрыть от дождей и можно приступать к устройству фундамента.

Фундамент и перекрытие туалета своими руками

Для возведения постройки из дерева достаточно воспользоваться столбчатым фундаментом, заглубленным на 0.8 м. для этого следует нарезать штук 16 колышков, которыми и провести разметку местности под фундамент. Отверстия под фундамент, в количестве 16 штук, выполняются простым садовым буром, имеющим 13ти сантиметровый шнек. Возле каждой из них выполняется опалубка. После отвердевания фундамента можно начинать установку каркаса.

Дальнейшее устройство каменного туалета своими руками заключается в подготовке опалубки, армировании перекрытия и заливки плиты перекрытия.

Строительство стен туалета своими руками

Каркас всего сооружения лучше всего выполнить из бруса сосны 10х10. Соединение каркаса выполняется вполдерева. Под дерево требуется положить гидроизоляционный слой в виде кусков рубероида. Над ямой, в том месте, где сиденье и пол, желательно положить пару швеллеров. Поскольку выгребная яма выступает за периметр, ее следует накрыть при помощи теса и защитить каким-нибудь водоотталкивающим материалом.

После этого можно начинать установку вертикалей каркаса. Первыми ставятся угловые стойки, соединяя их с обвязкой при помощи пластин и уголков из металла, используемых для крепежа. Снизу, для обеспечения прочности, устанавливаются распорки, которые закрепляются при помощи длинных саморезов. В тех местах, где предполагается установка дверей, нужно поставить по два столба.

По бокам надо тоже раскрепить вертикальные столбы при помощи распорок, намертво прикрепив их саморезами. После этого выполняется верхняя обвязка (так же, как и нижняя, вполдерева).



Крыша деревянного и каменного туалета

Теперь можно начинать изготовление крыши. Сперва, для удобства, из теса выполняется потолок, который крепится поверх каркасной обвязки. Крышу лучше выполнять в классическом варианте (двухскатную). Для этого надо закрепить при помощи уголков и пластин 3 вертикальных стойки, выполненных из бруса и имеющих высоту 0.5 м.

На стойках предварительно надо сделать пазы по 0.4 м. Туда вставляется коньковый брус и крепится при помощи саморезов. После чего нужно сделать стропильные ноги. На стропилах по краям так же делаются пазы. Элементы крыши крепятся при помощи саморезов. Затем крепится обрешетка крыши из теса, соединяя ее на коньке между собой. Вся конструкция покрывается защитным составом. Крышу можно накрыть профлистом после чего закрепляется конек и ветровые планки.

Если говорить про крышу каменного туалета своими руками, то для ее устройства необходимо предварительно залить пояс по всему контуру каменных стен, включая проем. Этот процесс схож с устройством крыши в домах. На монолитных поясах нужно устанавливать шпильки, по которым закрепляется мауэрлат.

Пол туалета своими руками

Здесь существуют различия между технологией строительства каменного и каркасного туалета. У каменного туалета пол уже есть – монолитное перекрытие над выгребной ямой. Конечно, его можно облицевать керамической плиткой. Но это не принципиальный вопрос, поэтому о нем мы говорить не будем. Для устройства пола в каркасном туалете потребуется доска «сороковка». К обвязке фундамента доски крепятся с помощью саморезов. От входа до ямы оставляется метр пола. Над ямой, на крайней доскеделается постамент под сиденье.

Сиденье можно изготовить из пластикового ведра, отрезав у него дно и прикрепив его к отверстию саморезами. После этого ставится на место дверь туалета.

Далее монтируются стены. Каркас обшивается тесом толщиной 2 см. Тес режется по ширине стен и крепится от пола до потолка при помощи саморезов и шуруповерта. Далее следует произвести утепление постройки, для чего подойдет пенополистирол толщиной в 10 см, плотно вставленный между стоек. Потолок утепляется точно так же. Щели можно убрать при помощи монтажной пены. Затем, требуется внешнюю сторону стен и внутреннюю потолка обшить деревом. Для удобства пользования, можно провести освещение.

Таким образом строится туалет на даче своими руками. В данной статье я постарался описать все максимально сжато и структурировано.

Завершающая стадия работ

После завершения строительства каркаса можно приступать к выполнению перекрытия. Установка двускатной крыши затруднит накапливание на ней снега, обеспечит хороший сток воды. Основой кровли будут деревянные бруски, установленные с интервалом в полметра. Каркас поверхности должен выходить за периметр постройки на 30 сантиметров. Используйте в качестве покрытия металлическую черепицу или шифер. Для сооружения потолка подойдут струганые доски, имеющие толщину 20 мм.
Для устройства пола применяйте доски толщиной 4 см, закрепленные к основанию саморезами и зафиксированные уголками. Можно соорудить возвышение для сидения в санитарном блоке или использовать унитаз

Важно расположить их прямо над ямой.
Комфортный температурный режим помещения обеспечат листы пенопласта, расположенные между тесом и каркасом. На заключительной стадии навесьте на петли двери, которые могут запираться на ключ

Остается подключить коммуникации к емкости с водой и покрасить готовую конструкцию.Сооружение на дачном участке душа и туалета, выполненного, как единое строение под одной крышей, экономически оправдано. Удобство эргономичной и комфортной постройки оценят собственники дачных владений. Соблюдая приведенные рекомендации, не сложно построить хозяйственный блок самостоятельно.

vote

Article Rating

Варианты сооружений, подходящие для дачи

Самостоятельное создание бытовых пристроек может проводиться несколькими способами. Конструкция зданий может варьироваться в зависимости от их вида.

Здание с ямой для отходов

Проектируется в виде домика, под которым находится выгребная яма. Обязательно выкопать котлован, укрепить его боковые части кольцами из бетона или монолитом. В яме располагается пластиковая емкость. Туалетный домик строят из дерева или кирпича, а в нем обустраивают стульчак. Отходы, накопленные в резервуаре, удаляют насосом или заказывают откачку у ассенизаторской службы.

Пудр-клозет без ямы

Для отходов предусмотрена емкость, расположенная под постройкой. Оптимальный вариант – два резервуара разного размера. Меньший, с маленькими отверстиями, размещают в большем. Лишняя жидкость выводится через дренаж и частично впитывается в торф либо опилки. Отходы из заполненного резервуара удаляют, доставая изделие через отверстие в задней части домика.

Нужен ли фундамент для дачного санузла?

Дачный душ и туалет – небольшая постройка, которая не нуждается в возведении массивного фундамента.

Ленточный способ укладки фундамента

Основание ленточного типа обеспечит необходимую устойчивость сооружения. При подготовке основания строения работы выполняются в следующей последовательности:

  1. Подготавливается траншея шириной 250 мм, глубиной до 0,5 м, выполненной до несущих слоев грунта.
  2. Засыпается гравий толщиной до 15 сантиметров на дно котлована.
  3. Засыпка уплотняется путем утрамбовывания.
  4. Устанавливается опалубка по периметру фундамента. Ее горизонтальность проводится по верхнему краю и проверяется уровнем.
  5. Полость заливается раствором бетона, выравнивается до плоскостности поверхности.

Один человек легко справится с задачей даже при минимальных строительных умениях.

Столбчатое основание – делаем самостоятельно

Возможна установка фундамента столбчатого типа, который обеспечит необходимую прочность строению.
Если вы остановили свой выбор на столбчатом фундаменте, соблюдайте приведенные рекомендации:

  1. В соответствии с предварительно выполненный разметкой выкопайте приямки глубиной до 0,8 м квадратной формы со стороной 0,2 метра.
  2. Заполните основания лунок песком слоем в 10 сантиметров.
  3. Утрамбуйте подсыпку.
  4. Добавьте 10-сантиметровый слой щебня, тщательно уплотните.
  5. Подготовьте детали опалубки, используя доски или листы фанеры.
  6. Смонтируйте деревянные каркасы, которые должны возвышаться над нулевой отметкой на 0,3 метра.
  7. В каждый приямок поместите до 5 арматурных стержней, которые укрепят основу, соедините их в общий металлический каркас, используя вязальную проволоку.
  8. Подготовьте бетонный замес, залейте раствор в полости опалубки.
  9. Накройте элементы столбчатой основы в жаркое время и периодически увлажняйте их водой.
  10. Обеспечьте неподвижность будущего основания на несколько суток до полного затвердевания бетона.
  11. Демонтируйте деревянные каркасы.

Приобретение фундаментом необходимой прочности произойдет не раньше чем через 4 недели с момента заливки. Только тогда можно устанавливать наземную часть под душевой блок и туалет.

Люфт-клозет для дачи

Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью – так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

Чертеж люфт-клозета

Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

  • Выгребная яма – только герметичного типа, с контуром электрического обогрева в стенках.
  • Обязательно наличие вытяжной трубы. Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
  • Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
  • Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Устройство люфт-клозета

Несмотря на очевидное удобство использования люфт-клозетов, широкого распространения они не получили, так как требуют дополнительных затрат на обогрев ямы в зимний период.

Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

Слив воды в уличном душе

Отведение стоков организовывается различными способами. Выбор варианта зависит от конструкции поддона, объема потребляемой воды и проницаемости почвы. Самый простой слив для воды — неглубокий дренаж в виде ямы, засыпанной битым кирпичом, камнями, гравием, щебнем. Он эффективен, если почва песчаная и легко впитывает влагу. Сверху устанавливается деревянная решетка.

Глиняные почвы слабопроницаемые. Вода сквозь них уходит с трудом. Часто при таких почвах встречается высокий уровень грунтовых вод, и копать глубокую яму нет смысла — она будет постоянно заполнена.

В этом случае лучше вкопать рядом с душем пустую емкость и вывести туда желоб или трубу. Можно устроить отводную канавку куда-то в сторону, тогда вода не будет застаиваться непосредственно под душем.

Если полы бетонируются, нужно сделать небольшой уклон в сторону водосборной воронки или трубы. Второй конец слива выводится в дренажную яму, колодец или канаву.

Строительство душа на даче: фотоотчет

В качестве одной из стенок душа решено было использовать забор на дальнем конце участка. Душ решено делать с раздевалкой — так намного удобнее.

Почвы песчаные, вода уходит очень быстро, потому для слива закопали только одну шину. Испытания ливнем показали, что больше и не требуется.  Воды налило намного больше чем у меня в бочке, а никаких луж не наблюдалось.

Для слива закопали одну шину

К имеющемуся уже столбу (от забора), добавили еще три. Использовали круглую трубу (давно лежала в сарае). Под столбы выкопаны ямки глубиной 70-80 см. В них установлены столбы, засыпаны щебнем. Щебень утрамбовали и залили бетоном.

Три столба закопаны

После сварили раму. Использована прямоугольная труба 60*30 мм. Для этой конструкции это многовато, но использовали то, что было: остатки от строительства забора.

При сварке выдерживался уровень

Сварив каркас пола, и обозначив этим его уровень, сформировали сток. Доложили недостающую высоту кирпичом (бой, остатки). Все залили бетоном, формируя сток в шину.

Формирование стока

Выровняли пол и во второй половине, оставили схватываться. Приступили к обработке древесины. Купена осиновая доска. Ее сначала обработали шкуркой, закрепленной на болгарке. После пропитали защитным составом.

Шлифовка досок

Пропитка

Пока пропитка сохнет, продолжаем варить металлический каркас для душа. Была сварена средняя обвязка из тех же профильных труб. Потом она использована как подмости для работы на высоте. На трубы обвязки положили уже просохшие доски. С этого постамента варили верхнюю обвязку.

Среднюю обвязку использовали чтобы сварить верхнюю

Каркас практически готов. Осталось наварить вверху раму под бочку.

Готовый каркас для душа

Над зоной душевой добавили усиление верхней обвязки посередине. Наварены также два уголка. Толщина металла порядка 6 мм, ширина полки 8 см. Расстояние между ними меньше диаметра: чтобы бочка на них опиралась боком.

Металл использовался старый, так что он покрыт ржавчиной. Она счищалась болгаркой Потом  каркас душа три раза покрашен краской по ржавчине. Она выбрана синего цвета, так как планировалось обшить душ синим же поликарбонатом.

Покрашен синей краской по ржавчине

Поликарбонат монтировался на саморезы. При монтаже не использовались шайбы ни специальные, ни обычные. Это — нарушение технологии, которое может привести к тому, что в солнечную погоду он потрескается. У этого материала большое температурное расширение, которое усиливается, так как в данном случае он закреплен на металлическом каркасе.

Смонтированный поликарбонат

Имеющаяся в сарае бочка вымыта. К ней приварены патрубки. Один — для залива воды, второй — для подключения лейки. После этого бочка выкрашена в черный цвет.

Бочка для более быстрого нагрева воды выкрашена в черный цвет

Заключение

Установка душа на открытом пространстве не обойдется в большую сумму. Данные конструкции относительно быстро собираются и требуют минимального количества дополнительных приспособлений. Вне зависимости от того, будет душевая кабинка покупаться или создаваться собственными силами, необходимо определиться, какой именно вариант лучше для конкретной дачи. Обязательно нужно учитывать индивидуальные параметры и преимущества разных видов конструкций. Если кабина делается самостоятельно, то вначале рисуется схема проекта. После этого определяются с материалами. Затем наступает пошаговый рабочий процесс. Готовятся фундамент и каркас, подбирается емкость для хранения воды. Затем обустраивают территорию. Она не должна быть постоянно влажной или издавать неприятный запах. В конце душ нужно отделать и при желании — декорировать. Может потребоваться установка принудительной вентиляции или искусственного освещения.
