Медогонка своими руками: чертежи и материалы

Перед началом работы нужно определится с базовым чертежом, согласно которому и будет делаться медогонка, если нужно — доработать его (например, в  случае необходимости обеспечения электроприводом). Отталкиваясь от чертежа уже можно определится со списком необходимых материалов. Итак чертеж. Для того чтобы сделать радиальную медогонку своими руками, я предлагаю классический чертеж, он приведен на рис.1.

Чертеж 1: Радиальная медогонка (со старой советской книги по пчеловодству).

На рисунке приведены основные элементы медогонки — кассетный барабан, его крепление к основе (бочке) и привод. Этот чертеж можно взять за основу и отталкиваясь от размеров рамок в Вашей пасеке, а также от наличествующей бочки, переделать его на свой лад. Тут использован ручной привод и передача через конусную шестеренчатую пару. Также полезную информацию можно почерпнуть с рисунка № 2, где использована ременная передача, которую легче всего приспособить к электроприводу.

Чертеж 2: Радиальная медогонка с ручным приводом и ременной передачей.

1 — рама; 2 — радиальный подшипник; 3 — приводящий шкив; 4 — ось; 5 — передающий ремень; 6 — рукоятка; 7 — передающий шкив; 8 — устройство натяжения; 9 — кронштейны крепления; 10 — кассеты для рамок; 11 — конические днища кассет; 12 — крепление кассет; 13 — кронштейн крепления; 14 — основа; 15 — упорный подшипник; 16 — пробка; 17 — сливной штуцер; 18 — радиальные отверстия.

В сети я однажды наткнулся на самодельную медогонку, основными элементами которой служат: старая бочка из под ГСМ, элементы рамы велосипеда и полки старого холодильника. Все очищено от ржавчины и выкрашено. Выглядит, конечно, такой аппарат немного комично, но при этом работает, и для мини-пасеки из 1-4 пчелиных семей вполне имеет место быть. Ниже приведено видео.

Если Вы настроены серьезно и нужна крепкая медогонка, которая будет служить годами и облегчать процесс выкачки меда, лучше выполнить ее в соответствии с приведенными чертежами и дополнительно, дабы не крутить вручную, оснастить электроприводом.

Для того чтобы сделать медогонку своими руками по фото или чертежам, нужно подобрать необходимые материалы для элементов конструкции: бочка, сетка для кассет, уголки или трубы для кассет и рамы кассетного барабана, шестеренчатая или ременная пара, подшипники, сливной вентиль, материал для кронштейнов крепления и крепежные элементы. Для оснащения аппарата электроприводом потребуется электродвигатель-редуктор с оборотами на выходящем валу 50-100 об./мин.. Важным аспектом при выборе материалов является требование к стойкости к среде с повышенной кислотностью и возможность работы в пищевой сфере. Для этого лучше всего подходит пищевая нержавейка и пищевой алюминий. В последнее время чаще всего используется нержавейка в силу дороговизны и сложности работы с алюминием.

В качестве емкости лучше всего использовать бочку из нержавейки 300-500 литров с диаметром 100-130 см. Стоит упомянуть, что некоторые умельцы приловчились делать мини-медогонки используя емкость от старой стиральной машины (она обычно алюминиевая). Остальные элементы, при изготовлении медогонки самостоятельно, обычно делают из железа, в последствии покрывая его специальной стойкой краской, которую разрешено использовать в пищевой промышленности.

Изготовления привода для медогонки

Ручные работы довольно сложные, поэтому нужно обратить внимание на электрическую медогонку. Самодельная требует специальный привод

Чтобы его изготовить, нужно выполнить такие шаги:

Взять текстолитовый круг в толщину 10 мм для выполнения диска на ступице.
Приводной диск можно установить за счет снятия шкива с ротора.
Можно использовать любой электродвигатель , подойдет 90 Вт, от печки автомобиля, важно его предварительно оснастить сеткой, так пчелы не будут попадать внутрь его.
Для включателя можно использовать реле машины стиральной.
Для регулировки оборота, можно взять реостат от любого щитка, затее оснастить ее, понадобится толстая нихромовая спираль.
Чтобы прикрепить двигатель, нужно изготовить кронштейн, обратите внимание, что он должен только двигаться вертикально.

Важно при изготовлении использовать специальные чертежи, подойдет схема с помощью ее можно качественно выполнить привод. Ниже подана схема, на которой изображен привод, он имеет горизонтальное расположение двигателя

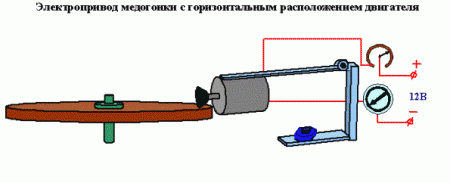

Схема № 1. Привод с горизонтальным двигателем

Этот привод имеет такие преимущества:

  • Можно без проблем производить откачку тяжелых рамок с медом.
  • Имеет мощность около 90 Вт, привод работает от аккумулятора автомобиля.
  • Можно подбирать специальный режим, настраивать время, обороты.
  • При изготовлении не нужно большое количество работ токаря, понадобится ступица с разного материала, лучше всего выбрать фанеру березы или текстолит. Другие детали можно приобрести в автомобильном магазине.
  • Привод экономичный, не нужно израсходовать большое количество энергии. Даже если он работает целый день, двигатель без проблем запускается.

Этот привод имеет и недостатки, чтобы в горизонтальном положении двигатель надежно сцеплялся, нужно использовать специальный большой диск, а он может повредить большое количество рамок, когда медогонка вставляет в улей. Также иногда не дает нормально вставить рамки магазина для радиального режима.

Ниже представлена схема привода, который имеет вертикальное расположение двигателя.

Схема № 2. Привод с вертикальным двигателем

Привод является экономичным устройством, его можно без проблем помещать в медогонку, из-за того, что уменьшился ведомый диск, уменьшается разгон, от этой проблемы легко избавиться, для этого нужно рукой проконтролироват ь пуск.

Радиальная и хордиальная медогонки: характеристики

Особенность радиальном медогонки заключается в том, что в ней кассеты располагаются по радиусам окружности корпуса. Согласно этому нюансу у радиальной медогонки выявляют ряд преимуществ:

  1. Работу медогонки не нужно контролировать. То есть, вы сможете заниматься своими делами, пока устройство откачивает мед.
  2. В процессе работы в движении находится только барабан, все остальные части стоят на месте. За счет этого гарантируется прочность и долговечность.
  3. Мед откачивается практически досуха — с хордиальной медогонкой такого эффекта достигнуть невозможно.
  4. Производительность почти в 2 раза превышает производительность хордиальной медогонки.
  5. Соты практически не ломаются.
  6. Удобно вынимать соты, т.к. ульевая рамка не клеится к барабану.

Хордиальная медогонка во многих отношениях не так хороша, как радиальная. Кассеты в ней располагаются по хордам окружности (боком к стенке бака). Такие медогонки подойдут для небольших приусадебных пасек, где собирается незначительное количество меда

Если вы хотите выбрать хордиальную медогонку, то обратите внимание на следующие её особенности:

Хордиальная медогонка на 6 рамок

Соты могут сломаться или деформироваться в процессе работы. Поэтому, чтобы этого не произошло, процесс нужно контролировать, а работу начинать на низкой мощности. Это требует много времени, а также постоянного наблюдения. Процесс откачки меда становится крайне продолжительным за счет того, что в период распечатывания сотов медогонка простаивает — ведь вы не можете контролировать её работы. Во время работы все детали находятся в движении. Это значит, что механизм изнашивается быстро, трубет технического обслуживания, замены деталей, ремонта.

Подставка под медогонку

Подставка, на первый взгляд, не относится к числу обязательных элементов. Вместе с тем, её всё-таки имеет смысл соорудить, благо, что сложного в этом ничего нет, а благодаря ей не возникнет трудностей с установкой ёмкости для сбора мёда. Конечно, можно, как многие делают, использовать обычные ящики, но назвать такое решение удобным никак нельзя

Кроме того, получается довольно громоздкая, и, что самое важное, шаткая конструкция, которая может рухнуть в самый неподходящий момент

Оптимально соорудить подставку из металла, для этого потребуется обычная арматура и сварочный аппарат. Сначала делается чуть большее по диаметру чем бак медогонки — кольцо, после чего, книзу привариваются ножки и держатель. Высота подставки зависит от объёмов бака, производительности устройства и размеров пасеки.

Зачем нужна медогонка

Если у вас на участке всего один улей, то медогонка не нужна. Мёд можно потреблять прямо с рамок, отламывая соты. Но при наличии большого количества пчелиных семей это оборудование просто необходимо для качественной откачки. Конструкция представляет собой центрифугу. Внутри центрифуга состоит из недвиговки (не движущийся устойчивый бак), оборудованной вращающимся барабаном.

В самом барабане находится несколько кассет, которые вращаются вокруг своей оси и по размерам соответствуют рамкам. После изъятия сот из улья их открывают и закрепляют на кассетах. Когда происходит вращение, мёд из сот вытекает, а потом через специальное отверстие сливается в подготовленные ёмкости.

Основным преимуществом использования медогонки является возможность сохранить цельность сот, что позволяет их использовать вторично. Среди магазинных моделей особой популярностью пользуются Falco manual. В линии итальянской фирмы можно найти двухрамочную конструкцию и 8-рамочную. Для нестандартных ульев лучше сделать медогонку самостоятельно.

Знаете ли вы? Пчёлы общаются при помощи феромонов. По запаху они находят и путь в улей.

Медогонка из пластиковой бочки

Самым дешевым вариантом является выбор пластиковой бочки в качестве основы для медогонки. Кроме этого, такая конструкция будет самым простым вариантом и подойдет для начинающих пчеловодов.

Пластик имеет ряд преимуществ:

  • не подвержен ржавчине;
  • не впитывает запахи;
  • легко очищается от меда.

Помимо пластиковой бочки, необходимо подготовить: доски, металлические прутья, полки и вращательный элемент.

В центр бочки нужно установить вращательный элемент. Для этого подойдет дрель или педальное устройство велосипеда. Таким образом, собирается медогонка ручная. Можно использовать элемент от старого электроприбора. К нему следует закрепить полки, выполняющие роль кассет. В качестве полок можно использовать готовые полочки от холодильника.

Медогонка из пластиковой бочки

В процессе вращения педалей начинает вращаться кассета. В это время мед из сот будет попадать на стенки бочки и стекать вниз. Доски и металлические прутья нужны для крепежа самого бака.

Лучшие хордиальные медогонки для больших хозяйств

В этих моделях кассеты для рамок расположены не по кругу, а по хордам окружности. Такая конструкция обычно вмещает в себя не больше четырех рамок, но некоторые производители смогли перешагнуть через это ограничение.

BeeStar медогонка МК-12

5

★★★★★
оценка редакции

98%
покупателей рекомендуют этот товар

Аппарат от компании BeeStar вмещает 12 кассет для рамок ульев Рут высотой 230 мм. Процесс откачки полностью автоматизирован.

Пультом управления приводится в движение мотор с редуктором, установленный под баком из нержавейки. Расположение двигателя и толстое дно снижают вибрацию при вращении кассет с рамками.

Крепежные внешние узлы, кассеты и внутренние держатели также выполнены из прочной нержавеющей стали. При вращении кассеты поворачиваются к стенкам бака. После откачки с одной стороны функция реверса автоматически переворачивает рамки.

Пульт рассчитан на 9 программ откачки. Для слива готового продукта в дно бака вварен стальной кран внутренним диаметром 50 мм – вентиль открывается в обе стороны. Диаметр бака 120 см, высота 11,8 см.

Достоинства:

  • прочная пищевая сталь;
  • автоматизированный процесс;
  • прозрачная крышка;
  • реверс;
  • аварийная остановка.

Недостатки:

дорогая.

В целях защиты оператора медогонка закрывается прозрачной крышкой из оргстекла.

Плазма «Медуница 10» ХДС

4.8

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Полуавтоматическая медогонка с электроприводом рассчитана на откачку меда одновременно с 10 рамок либо 20 полурамок ульев Дадан или Рут.

Российская компания реализовала в своей модели принцип электрического привода с ременной передачей. Соединить ротор медогонки с приводом сможет даже новичок.

Мед откачивается в автоматическом режиме. В модели с автоматическим управлением плавное изменение частоты, направление вращения ротора и другие режимы работы задаются пользователем с электронного сенсорного пульта. Бак выполнен из пищевой нержавейки вполне приличного качества.

Достоинства:

  • электрический асинхронный привод;
  • пульт сенсорного типа;
  • самооборотные кассеты;
  • работа в ручном и автоматическом режиме.

Недостатки:

тяжелая и громоздкая;

Устойчивая и удобная в работе медогонка для средних размеров пчелиного хозяйства.

Подставка

Подставка необходима для любого устройства, независимо от его размеров. Она обеспечивает возможность установки тары для сбора меда.

Многие заменяют подставку обычными ящиками. Это не самый лучший вариант из-за опасности использования и усложненной эксплуатации. При помощи стального прута и сварочного аппарата можно самостоятельно изготовить простую и одновременно надежную конструкцию. Работы производятся следующим образом:

  • Из прута формируется кольцо с диаметром, несколько превышающим размеры барабана аппарата.
  • На нижней части фиксируется держатель с ножками, их количество должно быть не менее 3-4 штук. В зависимости от того, какие размеры имеет медогонка радиальная и есть ли какие-либо особенности, подбирается подходящая высота ножек.

Изготовление аппарата по сбору меда не вызывает сложностей даже у неопытного человека. При этом не требуются особые затраты, так как необходимые составные части можно найти практически в каждом доме.

Разновидности аппаратов для получения меда

Все аппараты по откачке меда кассетного типа. В основу их работы положен метод центрифугирования. По принципу действия и по конструкции они делятся на два вида:

  • радиальные медогонки (вертикальные медогонки) — применяют, когда сотовые ячейки располагаются вертикально;
  • хордиальные медогонки.

Очень важно правильно оценивать все особенности, плюсы и минусы разновидностей приборов, поэтому стоит подробнее остановиться на каждом, чтобы знать, на что рассчитывать при работе с ними.   Инструкция по применению инсектицида Актара для растений

  Инструкция по применению инсектицида Актара для растений

Особенности строения видов аппаратов

Особенности строения аппаратов хордиального вида устройства заключаются в том, что по хордам окружности главного бака располагаются кассеты, в которые вставляются рамки. Любой человек, даже мало разбирающийся в математике, знает, что такая конструкция может вместить в себя не более четырех рамок. Целесообразнее использовать такой вид медогонки в небольших пасечных хозяйствах.

Для радиальных медогонок характерно расположение кассет в главном баке радиально по кругу. Количественные преимущества этих медогонок доказывают опять чисто математические расчеты: чтобы вмещать больше кассет, следует увеличить окружность конструкции. Радиальная медогонка в настоящее время наиболее эффективна, что приводит к постепенному вытеснению хордиальной.

Слабые стороны хордиальных разновидностей

Следует отметить и недостатки некоторых видов приборов. Выделяют следующие недостатки аппарата с хордиальной конструкцией:

  1. Производительность хордиальной медогонки в 2 раза ниже, чем у радиальной.
  2. В хордиальной машине откачка происходит с одной стороны рамки, что требует переустановки рамки другой стороной для полной откачки меда.
  3. На аппарате с хордиальной конструкцией невозможно выкачать рамки почти досуха, чего легко добиться на радиальной медогонке.
  4. При эксплуатации хордиальной машины рабочий постоянно находится возле нее, в то время как на радиальную медогонку с электроприводом уходит лишь пятнадцать минут.
  5. В устройствах хордиального типа главное усилие во время работы аппарата направлено поперек плоскости сот, а не вдоль, как в аппаратах с радиальной конструкцией. Это очень часто приводит к поломке сот во время работы.
  6. В радиальных конструкциях не происходит контакта сот с элементами медогонки, что препятствует развитию различных заболеваний, в хордиальных устройствах эта возможность не исключается.
  7. В радиальных аппаратах рамки беспрепятственно извлекаются из барабана, так как при откачке давление приходится на верхнюю линейку механизма и соты не приклеиваются к нему.

Абсолютные преимущества радиального типа

В аппарате с радиальной конструкцией откачка меда осуществляется с обеих сторон, поэтому переворачивать соты нет необходимости. В редких случаях незначительное количество меда может остаться на рамке. Не беда. Рамка закладывается повторно.

Медогонки, вмещающие 45 сот, позволяют откачивать мед из накопившихся во время откачки крышечек сотов (забруса). Не имея такой возможности, пасечнику пришлось бы вручную выполнять эту хлопотную работу.

Популярность аппарата с радиальной конструкцией дала толчок к запуску промышленного производства таких медогонок. Медогонка радиальная с электроприводом дает возможность откачать мед из огромного количества рамок без физических усилий и в короткие сроки.

  Выбор прививочного секатора для плодовых деревьев

Медогонка своими руками

Суть конструкции заключается в использовании законов физики. Само по себе устройство включает в себя емкость для размещения пчелиных сот с медом. При помощи ротора происходит их раскручивание, и мед под воздействием центробежной силы выбрасывается на внутреннюю поверхность бака, стекая по стенкам которого, собирается в специально подготовленные снизу контейнеры.

Независимо от материала, конструкция в общих чертах будет состоять из:

  • полости, предназначенной для установки рамок;
  • привода, отвечающего за вращение ротора;
  • внешних емкостей для сбора меда.

Медогонка своими руками

Различают 2 типа устройств. Это радиальная и хордиальная медогонки. В радиальной рамку с сотами нужно расположить вдоль радиуса. Сверху вид чертежа напоминает расходящиеся из одной точки лучи.

Хордиальная отличается крепежом рамок вдоль внутренней поверхности бака. Медогонка радиальная своими руками отличается простотой сборки конструкции. Самодельная медогонка не вызовет сложности даже у новичков. Хордиальная же более эффективна для сбора меда, но сложнее устроена.

Одним из экологически чистых материалов для сбора медогонного аппарата являются деревянные доски. Сначала необходимо подготовить кассеты, подходящие по размеру к рамкам сот. После этого собрать деревянную медогонку. Закрепить кассеты к оси и установить весь механизм внутри бочки. Сверху нужно установить необходимую для осуществления вращения ручку.

Внимание! Внутреннюю поверхность бочки можно отполировать для большей защиты от процессов гниения. Использование дерева в качестве исходного сырья экономически не оправдано

Высокая стоимость самих досок, необходимость в регулярной обработке внутренней поверхности лаковыми или другими влагозащитными средствами накладывают ограничение на постоянное использование такого аппарата. Кроме того, необходимо оборудовать такую медогонку прочной подставкой в связи с высоким весом самой конструкции

Использование дерева в качестве исходного сырья экономически не оправдано. Высокая стоимость самих досок, необходимость в регулярной обработке внутренней поверхности лаковыми или другими влагозащитными средствами накладывают ограничение на постоянное использование такого аппарата. Кроме того, необходимо оборудовать такую медогонку прочной подставкой в связи с высоким весом самой конструкции.

Рекомендации

Существует несколько условий, соблюдение которых позволяет получить качественное и удобное оборудование:

Для создания устройства нельзя использовать детали, имеющие цинковое покрытие. Это вызвано тем, что данный металл подвержен возникновению окислительных процессов, снижающих качество продукта.
Чтобы медогонка радиальная самодельная выглядела более эстетично и привлекательно, ее можно окрасить в желаемый оттенок. Покраска может производиться специальным составом в баллончике или краской, предназначенной для металлических изделий.
Ручные приспособления подходят для тех, кто только начал заниматься пчеловодством или реализует мед в небольших масштабах. Но все же электроприводные устройства более удобные в эксплуатации, а их изготовление под силу любому пасечнику.
Медогонка радиальная может быть создана не только из металла, но и из древесины. Исключением являются такие детали как ось, шкива и подшипники. Можно воспользоваться любым материалом, не содержащим смолы

При необходимости уменьшения веса аппарата стоит обратить внимание на фанеру.
Желательно, чтобы составные элементы имели гладкую ровную поверхность, в ином случае продукт может застревать на деталях.

Медогонка из стиральной машины

Одним из самых простых вариантов сбора медогонки своими руками является применение бака от стиральной машинки.

Медогонка из стиральной машины

Процесс сбора медогонки своими руками из стиральной машины занимает в среднем пару дней.

Необходимо заранее подготовить следующие материалы:

  • пара стиральных баков;
  • контейнеры для сбора меда;
  • саморезы;
  • металлические прутья;
  • шкивок;
  • крепкий ремень;
  • подшипники;
  • труба.

Самый простой способ, как сделать медогонку, заключается во вставке одного бака в другой, предварительно срезав дно у внутреннего бака стиралки. После этого необходимо приварить металлические прутья одним концом к подшипнику, другим – к внутренним стенкам нижнего бака в трех точках. Подогнать размер трубы под диаметр подшипника и вставить, укоротив до необходимой длины. Прикрепить трубу к баку нужно при помощи саморезов.

С верхнего края к трубе следует прикрутить шкивок, а с нижнего – ручку. Соединить их необходимо подготовленным ремнем.

Внимание! Установка снизу всего устройства небольшого краника с вентилем упростит процесс сбора вытекаемого меда. Важным этапом сборки устройства является установка кассет для медовых рамок

Они должны быть максимально надежными, предотвращающими выпадение сот. Можно выбрать любой материал. Это может быть дерево или пластик. Однако самым оптимальным будет использование нержавейки. Стальные кассеты обладают большей прочностью и устойчивостью. Они не впитывают запахи и не подвержены процессам гниения

Важным этапом сборки устройства является установка кассет для медовых рамок. Они должны быть максимально надежными, предотвращающими выпадение сот. Можно выбрать любой материал. Это может быть дерево или пластик. Однако самым оптимальным будет использование нержавейки. Стальные кассеты обладают большей прочностью и устойчивостью. Они не впитывают запахи и не подвержены процессам гниения.

При правильном расчете рамки должны спокойно вставляться в кассету, плотно прилегая к сетке. Если допущен просчет, соты могут сломаться или деформироваться в процессе раскручивания бака.

Инструкция: изготовление медогонки из стиральной машины своими руками

Изготавливается оборудование достаточно быстро, главное правильно подобрать все комплектующие, чтобы потом не пришлось переделывать. Рассмотрим, как сделать медогонку своими руками.

Кассеты

В кассеты устанавливается корпусная рама, стандартные размеры: 435х300 мм. Если вы будете использовать покупную раму, то она идет еще меньшего диаметра.

  1. Сложите прямоугольник из уголков длиной 550 и 520 мм, толщиной 1 мм. Для надежности конструкцию лучше закрепить сваркой, но можно стянуть и болтами.
  2. Для того, чтобы натянуть сетку из проволоки в подрамник, проделайте мелкие отверстия по периметру. Используя нержавеющую проволоку, натяните ее через отверстия, чтобы получилась сетка. Всего нужно изготовить две таких сетки.
  3. Изготовьте два швеллера из нержавеющих уголков шириной 40 мм и толщиной 1 мм.
  4. Прикрепите самодельные сетки между швеллерами. К одному из торцов кассеты приварите полоску из стали.
  5. Прикрепите две металлические скобы с ребра кассеты к швеллеру – сверху и снизу. Позже конструкция подсоединится к ротору.

Кассеты готовы. Далее рассмотрим, как подготовить бак стиральной машинки.

Перестройка стирального бака

Все отверстия на дне бака нужно изолировать. Для этого вырежьте из металлического листа заплатки по размеру отверстий и закрепите их с помощью сварочного аппарата. Чтобы проверить герметичность, налейте в конструкцию воды.

Поскольку все отверстия перекрыты, нужно самому проделывать дополнительное отверстие для откачки меда. С помощью дрели просверлите его в стене, прямо около днища бака от стиральной машины. Можно закрыть края резиновым кольцом, а можно приварить краник, который удобно перекрывается в случае необходимости.

Если вы решили оставить простое отверстие, тогда для его перекрытия придется приделать металлическую пластину. Она крепится на болт. Когда понадобится закрыть, поверните пластину, перекрывая поток.

Подготовка перекладины

Для перекладины возьмите металлическую полосу толщиной 4 мм. Длина зависит от диаметра бака. Проделайте с помощью дрели отверстия по краям, чтобы можно было установить болт М10. Дополнительно проделайте два отверстия ближе к середине перекладины, как указано на рисунке.

При помощи паяльника нагрейте пластину и загните ее края под прямым углом.

Теперь пометьте место установки на баке. Для этого установите перекладину строго по центру, маркером отметьте места для отверстий на баке. Дрелью проделайте отверстия в отмеченных местах, закрепите перекладину болтами.

Изготовление планки ротора

Возьмите полоску стали шириной 15-20 мм и толщиной 4 мм. По краям планки нужно проделать по отверстию.

Теперь нужно закрепить планку. Для этого изготовьте вал. Возьмите шпильку и нарежьте на ней резьбу. В центре закрепленной на баке перекладины просверлите отверстие и установите шпильку. Сверху на шпильку установите коническую шестерню и прихватите гайкой. Снизу закрепите перекладину ротора и зафиксируйте контргайкой.

Осталось подготовить еще одну планку. Понадобится металлическая полоса 600х15 мм. По краям проделайте отверстия и загните их. Теперь шпильками скрепите отверстия роторных планок вместе со скобами рамы. Подвижная конструкция готова.

Благодаря устройству ротора рамы можно переворачивать то одной, то другой стороной. Это позволяет извлечь мед из сот и полностью осушить рамы.

Подставка

Обязательно под бак нужно изготовить устойчивую подставку, чтобы потом можно было подставить емкость для сбора меда. Изготовить ее можно из металлического прута. Скрутите кольцо из прута, чтобы оно было немного больше нижнего диаметра бака. Концы закрепляются сваркой.

Из того же прута сделайте насколько ножек и установите конструкцию. Для устойчивости можно приварить к ножкам металлические полоски.

Виды медогонок

Медогонка имеет простую конструкцию, поэтому вы без труда сможете ее собрать. Но сначала нужно определиться, из какого материала ее изготовить. Есть несколько вариантов:

  • Деревянная емкость. Раньше все медогонки были деревянными. Вам не понадобится собирать конструкцию, для этого подойдет обычная бочка.
  • Алюминиевая емкость. Легкое и практичное решение. Можно взять большую кастрюлю, бочку или бак.
  • Нержавейка. Для сборного корпуса можно купить листы из нержавейки и соединить их с помощью сварки. А можно использовать бак от старой стиральной машины. Преимущества такого материала – долговечность, прочность, а также легкий уход (можно быстро помыть после работы).
  • Пластиковая емкость также может применяться. Для этого берут бак со стиралки «Малютка» либо другую емкость из толстого и прочного пластика.

Размеры медогонки напрямую зависят от диаметра рам с сотами.

Основой устройства являются кассеты. При помощи зажимов рамки с сотами фиксируются на кассетах, центрифуга быстро вращается, за счет чего извлекается мед. Он стекает со стенок и выходит через краник в подготовленную емкость.

Преимущества

Различают два вида конструкции медогонки – это радиальная и хордиальная. Мы займемся изготовлением радиальной, и вот почему:

  • Радиальная медогонка обеспечивает большую продуктивность при одинаковых размерах конструкции.
  • Устройство, оснащенное электромотором, позволяет быстро справиться с откачкой и получить мед. Тогда как ручной привод малоэффективен.
  • Мед с рам снимается настолько качественно, что их поверхность остается чистой.
  • Благодаря устройству конструкции при работе крутится только барабан. Поэтому радиальная медогонка более долговечна и надежна.
  • Рамы в таком устройстве не повреждаются и не прилипают к стенам. К тому же процесс не требует постоянного надзора с вашей стороны.

Изготовления кассет для медогонки своими руками

Важным элементом медогонки являются кассеты, с помощью их удерживаются рамки, когда откачивается мед. Чтобы изготовить кассеты, необходимо приобрести такие материалы:

  1. Оцинкованную сетку с ячейками.
  2. Заклепки с алюминия и ключ к ним.
  3. Чтобы обеспечить боковое крепление сбоку потребуются специальные уголки.
  4. Болгарка.
  5. Сварка.
  6. Плоскогубцы, молоток.

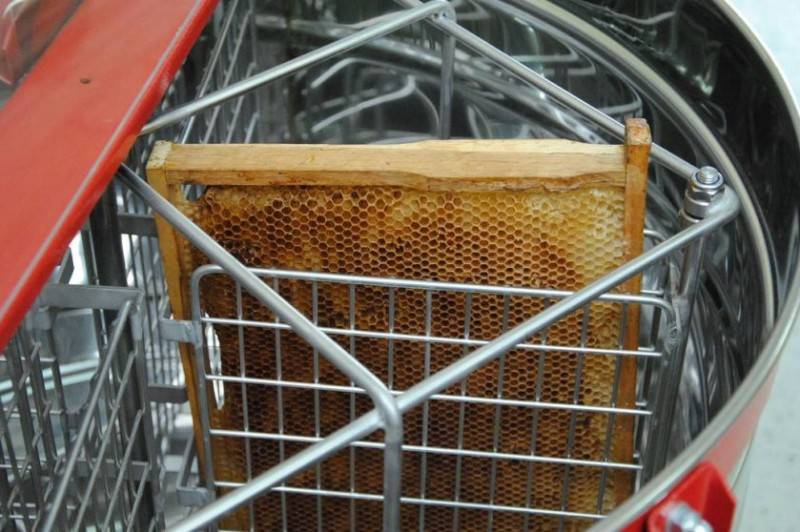

Касеты для медогонки

Для кассет лучше всего использовать высококачественную нержавеющую сталь, некоторые пчеловоды применяют деревянные бруски, фанеру, обычное железо.

Сетка изготовляется с оцинковки. Для каркаса кассеты потребуются прутья с металла, если нет их, сделать можно с проволоки. Предварительно аккуратно сформировать сетку, затем закрепить ее сваркой.

Таблица «Размеры кассет для медогонки»

ПараметрыРазмер
Длина50 см
Ширина30 см
ВысотаНе больше 6 см
ВесДо 1 кг.

Конструкция может быть разной, но важно, чтобы кассеты без проблем могли вставляться в медогонку, соты должны плотно прилегать к сетке, если это правило не соблюдать, при откачке меда может произойти деформация сот. Для пропитки внутренней части кассет понадобится использовать специальную олифу, она должна быть стойкой к влаге, сверху покрываются с помощью воска или лака

Важно тщательно отполировать устройство, так оно будет экологически чистым и защищено от гниения. Обязательно нужно предварительно обрабатывать, так можно не дать меду воздействовать на материал. Можно будет долгое время эксплуатировать устройство

Для пропитки внутренней части кассет понадобится использовать специальную олифу, она должна быть стойкой к влаге, сверху покрываются с помощью воска или лака

Важно тщательно отполировать устройство, так оно будет экологически чистым и защищено от гниения. Обязательно нужно предварительно обрабатывать, так можно не дать меду воздействовать на материал

Можно будет долгое время эксплуатировать устройство.

Важно правильно хранить кассеты для медогонок:

  • После использования вымывать.
  • Хранятся в надежном месте, которое должно быть сухим и защищенным от влаги, солнца.
  • Эксплуатировать только для медогонки.

Чтобы правильно сделать кассеты, нужно использовать специальные чертежи. Ниже представлен чертеж, который дает возможность, ознакомится с последовательностью поворотов кассет.

Чертеж «Повороты кассет»

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
