Особенности конструкций и виды

Картофелекопалка — механическое устройство, прицепляемое к мотоблоку для произведения работ на земельном домашнем наделе или в полевых условиях. Основное предназначение — отделять клубни от грунта, выкладывать на земельную площадку под каждым кустом, поднимая их зубьями наверх. Человеку только остается руками собрать картофель в подготовленные ведра и мешки.

Картофелекопалка — механическое устройство

К сведению! Конструкция картофелекопалки несложная для воспроизводства своими силами. Проще всего и без особых замеров, чертежей изготовить стрельчатую однорядную модель.

Для мотоблока подходят следующие виды агрегатов:

  • Вибрационная (грохотная), функционирующая за счёт мотоблока и лемеха для забора картофеля. Землю обратно стряхивает транспортерная решетка, оставляя при этом на поверхности чистые клубни.
  • Транспортерная — наиболее практичная модель, но не подходящая для лёгких почв с небольшой плотностью. Копалка состоит из движущего транспортера с цепным устройством для очищения клубней от земли и лемеха. В качестве мотоблока подойдет Нева 3.
  • Стрельчатая — простая по устройству с возможностью приспосабливания на мини-трактор, например, «Ниву». В состав не входят движимые узлы. Подрезку грунта с клубнями производит нож с последующим засыпанием земли обратно и укладыванием уже чистых плодов. Копалка подходит для грунта с небольшой плотностью.

Обратите внимание! Даже старый поломанный садовый инструмент вполне пригодится для изготовления садовой картофелекопалки

Для выбора оптимальной модели важно сначала определить плотность почвы. Например, транспортерный вариант будет неважно работать на тяжелых суглинках, стрельчатое устройство вообще не подойдет для такой почвы

Например, транспортерный вариант будет неважно работать на тяжелых суглинках, стрельчатое устройство вообще не подойдет для такой почвы

Толщина металла, используемого для сборки картофелекопалки

Оптимальная толщина металла, которая должна быть использована для данного вида самодельной техники, – 5-7 мм. Именно такой размер гарантирует довольно высокую прочность и не чрезмерный вес.

Если работу по уборке картофеля придется выполнять на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В таком случае можно применить материал и меньшей толщины.

Если же почва тверда и камениста, то чем вес картофелекопалки больше, тем лучше. Она своим весом будет создавать усилие, необходимое для работы.

Лемеху будет проще врезаться в землю и выворачивать пласты земли наружу вместе с клубнями картофеля.

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

  1. Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.
  2. Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.
  3. Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.
  4. Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
  5. Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
  6. Колёса устанавливают в заранее подготовленное место.

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

  • швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
  • уголки металлического типа в 3 и 4 см по сечению;
  • арматура из стали с диаметральным сечением в 1 см;
  • листовой металл в 0,5 см;
  • набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа
– более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек.
Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Транспортерная картофелекопалка

Копалки для картофеля такого типа устанавливают на средние и тяжёлые тяговые устройства. Внешне конструкция похожа на вибрационный агрегат. Различие заключается в очистке клубней от грунта: после извлечения из земли картошка попадает на подвижное полотно, которое удаляет землю и перемещает овощи к накопителю. Транспортный механизм состоит из приводных и холостых звёздочек, гибкой сетки.

Самостоятельное изготовление возможно в условиях хорошо оснащённых мастерских. Порядок действий:

  1. Собирают раму (из профильной трубы или швеллера) с опорами и лемехом.
  2. На каркас монтируют систему привода транспортёра (валы, шкивы, звёздочки, зубчатые передачи).
  3. Собирают гибкое полотно из отдельных звеньев диаметром 6 мм, устанавливают его на опорные поверхности.
  4. Крепят колёса и приёмный бункер.

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

Основные варианты:

  • вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
  • транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
  • стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

Как присоединить к мотоблоку?

Для разных мотоблоков могут подходить разные агрегаты. Если мотоблок имеет массу до 150 кг, то его можно использовать наравне с обычными картофелекопалками. Картофелекопалка передвигается по участку с минимальной скоростью, поэтому агрегат должен иметь достаточную тяговую силу.

Не каждый движок сможет «держать» минимальные обороты – бензиновые силовые установки нередко глохнут на скорости 1-2 километра в час. Дизельные мотоблоки лучше справляются с подобными задачами – такие устройства подходят для вибрационных агрегатов средних параметров. Тяжелые мотоблоки могут работать с агрегатами любого типа. Исходя из параметров мотоблока, можно подобрать нужный агрегат.

Мотоблок может иметь как универсальное крепление, так и присоединяться только к определенному виду механизма. Обычно применяются вибрационные копалки.

При создании картофелекопалки (или ее покупки) следует учитывать ширину полосы обрабатываемой почвы и глубину. Скорость движения устройства не превышает обычно двух километров в час – это максимальное значение.

Стоит также учитывать качество и характер грунта на участке. Например, картофелекопалка ККМ может работать только с почвами, влажность которых не превышает 30%. Обычно производительность картофелекопалки составляет не более 0,21 гектара в час.

О том, как сделать картофелекопалку своими руками, смотрите в следующем видео.

Виды картофелекопалок, особенности конструкций

Перед сборкой навесного копателя картошки для мотоблока, минитрактора или культиватора необходимо ознакомиться с фабричными приспособлениями. Все они имеют общий принцип работы: рабочий орган подрезает пласт грунта вместе с клубнями, затем происходит сегрегация плодов от комьев земли. Далее, картошка может ссыпаться обратно на грядку либо попадать в бункер-накопитель.

По способу воздействия и сортировки почвообрабатывающие инструменты могут быть пассивного и активного действия. В последнем случае рабочий орган, а также механизм сортировки имеют собственный привод от вала отбора мощности (ВОМ) тягового агрегата. Копалки пассивного действия имеют простую конструкцию без подвижных частей. Очистка овощей от комьев грунта происходит за счёт естественного движения и гравитации. Для обработки малых и средних участков применяют:

  • стрельчатые;
  • вибрационные;
  • транспортерные.

Стрельчатые устройства – простой инструмент для сбора картофеля. Представляет собой цельную сварную конструкцию без подвижных компонентов. Подрезание пласта земли происходит специальным ножом – лемехом. К нему приварены металлические пруты, расходящиеся веером. При сборе нож поднимает клубни вместе с комьями грунта. Они под воздействием постоянного движения накатываются на пруты. Земля просыпается через мелкие щели, а картофель – большие. Так, клубни попадают на поверхность грядки, и их остаётся только собрать руками.

К сведению!Именно стрельчатую (веерную) конструкцию широко применяют в малых хозяйствах.

Вибрационная (грохотная) копалка – представитель активного типа оборудования. Рабочий орган в ней – тот же лемех, однако, сегрегация происходит на решётчатом сите. Последнее приводится в движение от ВОМ приводного агрегата либо от колёс копалки. При копке земля с клубнями картофеля подаётся на вибрирующую решётку, где овощи очищаются от грунта, скатываются на землю или в приёмный бункер.

Транспортерная копалка – сложный почвообрабатывающий механизм с множеством подвижных частей. Подрезание грунта происходит одним широким ножом или несколькими лемехами, расположенными в один ряд. Извлечённые клубни и земля попадают на движущееся решётчатое полотно, где с картошки счищается земля. Транспортер поднимает плоды и сгружает их в бункер или на грядку.

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Конвейерная копалка для тяжелых тяговых устройств

Для больших площадей обработки требуется более производительное оборудование. Система копки для картофеля, построенная по принципу конвейера, позволяет механизировать процесс сбора. Предназначена она для тракторов среднего и тяжёлого классов. Собранные плоды накапливается во вместительном бункере либо загружаются непосредственно в грузовую машину. Клубни после очистки можно сразу закладывать в овощехранилище.

Изготовить конвейерный комбайн кустарным способом не получится. Большое количество деталей и компонентов невозможно сделать самостоятельно. Комбайны тяжёлого класса производят крупные предприятия, которые выпускают сельхозтехнику. Использовать специализированное оборудование ввиду высокой цены, могут только большие хозяйства.

Ручной окучник: как сделать своими руками в домашних условияхОкучник для картофеля – незаменимая вещь в хозяйстве. Технический прогресс давно шагнул далеко вперед, появилось…

Применение механизированного инструмента при выкапывании картофеля упрощает физический труд фермера, экономит время и деньги. Изготовить простую «самоделку» можно, даже имея минимальный опыт работы с металлом.

Простейшая картофелекопалка для мотоблока своими руками

Даже самое простое приспособление для механизации процесса выкапывания картофеля облегчит физический труд в огороде. Преимущества применения самодельного картофелекопателя для мотоблоков:

  1. Низкая цена сделанной копалки, по сравнению с готовым изделием.
  2. При изготовлении агрегата владелец подстраивает его под свои условия.
  3. Нет потребности в сервисном обслуживании: весь ремонт можно выполнить самому.

К сведению! Самодельное оборудование может нанести травму оператору. Для безопасного применения следует предусмотреть защитные механизмы.

Материалы и решения для стельчатых

Стрельчатая – наиболее простая в изготовлении и эксплуатации копалка для картофеля. В её конструкции нет подвижных деталей и соединений. Она представляет собой цельносварную конструкцию, которая подвешивается в сцепке на мотоблоке. В ней используют всего три типа деталей:

  1. Лемех из углеродистой стали толщиной 5 мм.
  2. Стойка из листа 8-10 мм.
  3. Пучка направляющих прутьев из круглого проката диаметром 8 мм.

Веерная картофелекопалка

Пассивный почвообрабатывающий инструмент под силу изготовить мастеру с минимальным слесарным опытом работы. Веерные картофелекопалки состоят из ножа, стойки и решетчатой конструкции для просеивания грунта. Последовательность изготовления:

  1. Из листа толщиной 12 мм вырезают опору длиной 50 см. Нижний край должен быть загнут под углом 30 °. В верхней части сверлят 8 отверстий диаметром 14 мм с шагом 50 мм.
  2. Врезают лемех размером 150 х 150 мм. Сгибают его по диагонали под углом 45 °.
  3. Из круга диаметром 8 мм отрезают прутки длинной 50 см.
  4. Приваривают лемех к стойке. Затем к нему крепят направляющие прутки. Все детали хорошо проваривают.
  5. Зачищают металл от окалины и коррозии, покрывают краской или грунтовкой.

Конвейерная копалка своими руками

Конвейерная конструкция схожа с вибрационной, но только вместо прутьев монтируется транспортер. Это движущая часть, на которую будет поступать земля с клубнями. После этого она начинает сепарировать срезанный слой. Клубни картофеля на выходе уже получаются чистые, без налипшей грязи.

Если дополнительно оснастить устройство приемным бункером, куда будут подаваться клубни, то транспортер избавит от ручного труда на полях при объемной сборке картофеля. Для обустройства транспортера подбираются трубки либо металлические прутья с расположением параллельно друг друга. В цепь конструкции устанавливается неподвижный ободок.

При изготовлении транспортера можно использовать резиновую ткань либо стальную сетку. В качестве электродвигателя, который будет приводить картофелекопалку в движение, можно взять редуктор или вал от сельхозтехники.

Важно! Перед монтажом самоделки своими руками не будет лишним сначала изучить заводскую схему, чтобы опираться на нее при сборке. Этапы работ для создания конвейерной модели:

Этапы работ для создания конвейерной модели:

  1. изготовить раму из стального профиля с прямоугольным сечением;
  2. далее сделать нож из листовой стали;
  3. прикрепить к раме валики;
  4. собрать и установить транспортерную ленту;
  5. вмонтировать кронштейны для зубчатой (цепной) передачи и редуктора;
  6. прикрепить их;
  7. установить колёса.

Как окучивать картошку мотоблоком

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

Как копать картошку мотоблоком

При выборе мотоблока для личного подсобного хозяйства предпочтение следует отдавать тем моделям, которые рассчитаны на эксплуатацию с дополнительным оборудованием разных типов. А сами прицепные агрегаты (плуг, окучник, картофелекопалка, косилка) можно изготовить в домашней мастерской.

Уборка картофеля мотоблоком проводится не только на больших площадях, механизированный помощник будет востребован и на дачном участке. Надо только оснастить его навесным оборудованием (купленным или изготовленным самостоятельно). Принцип действия у всех агрегатов похож. Лемех вонзается в грядку, поднимает пласт земли вместе с корнеплодами, оставляя их на поверхности. Человеку остается только собрать выкорчеванный картофель в мешки.

При выборе мотоблока учитывают мощность агрегата и тип почвы, на которой он будет применяться. С помощью мотоблока средней мощности за час можно собрать урожай с 20 соток земли. Для уборки урожая с большого картофельного участка подойдет мотоблок, мощность которого больше 5 л. с., для меньших участков можно выбрать агрегат полегче и с меньшей мощностью.

К тому же механизированной может быть и прополка картошки мотоблоком, и окучивание.

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Какие колеса применить для конструирования самодельной картофелекопалки

Для рассматриваемого вида техники можно использовать три разновидности колес:

  • резиновые с обычным протектором;
  • резиновые с тракторным протектором;
  • металлические.

Каждый вид имеет как свои достоинства, так и недостатки. Применение любого из них полностью обосновано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под большим весом, стоит остановить свое внимание на резиновых колесах. Они достаточно легкие, а тракторный протектор резиновых покрышек будет легко загребать землю, что позволит технике трогаться без затруднений, не буксовать и не застревать

Они достаточно легкие, а тракторный протектор резиновых покрышек будет легко загребать землю, что позволит технике трогаться без затруднений, не буксовать и не застревать.

Также при конструировании картофелекопалки следует выбирать максимально широкие колеса, в противном случае движение будет несколько затруднено.

Металлические колеса отлично подойдут для работы на твердой почве.
Они существенно увеличат общий вес конструкции, что в данном случае только на руку: плугу легче будет вонзаться в землю и выполнять свою функцию.

Протектор цельнометаллических колес также желательно выбирать тракторный, дабы во время движения по рыхлой и болотистой почве избежать застревания и забуксовывания.

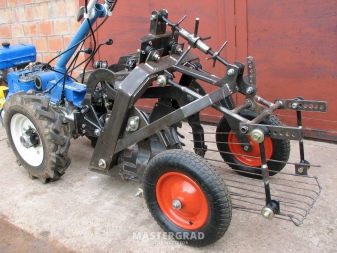

Грохотная картофельная копалка своими руками


Оборудование этого типа немного сложнее изготовить своими силами. Тем не менее, результат действительно стоит потраченного времени, ведь грохотная картофелекопалка обладает производительностью в 2, а то и в 3 раза выше простейшего устройства для сбора картошки. Такое приспособление отлично подойдет для выкапывания клубней на огородах, площадью от 10 соток и больше.

Для изготовления картофелекопалки потребуется подготовить материалы и оборудование, в число которых входит:

  • профильная труба – с нее нужно сделать раму;
  • 3-миллиметровый лист из стали, который потребуется для изготовления ковша;
  • металлическая арматура или круг;
  • швеллер, размерами 3×3 см, который понадобится для изготовления вертикальных тяг;
  • редуктор и передняя ступица от авто марки ВАЗ;
  • соединение шлицевого типа;
  • целое колесо с шиной;
  • болгарка и дрель;
  • сварочный аппарат;
  • комплект крепежей.

Как и в первом случае советуем заранее ознакомиться с чертежами, которые подскажут, как располагать и крепить детали картофелекопалки.Алгоритм изготовления выглядит следующим образом:

  1. Вначале сварите прочную раму, которая должна крепиться к устройству в двух опорных точках;
  2. В качестве тягового устройства воспользуйтесь подвесом, также изготовленным из металлических деталей;
  3. Колесо послужит упором всей конструкции и будет регулировать высоту ее расположения над почвой, поэтому обязательно предусмотрите для него надежное крепления;
  4. Редуктор картофелекопалки должен приводиться в действие посредством вала, который нужно скрепить с колесом оборудования;
  5. Рабочая часть приводиться в движение при помощи соединения шлицевого типа. Благодаря наличию такого узла, лемех будет двигаться в стороны, просеивая почву и сбрасывая собранные клубни.

Как простейшая, так и грохотная картофелекопалка может успешно использоваться в паре с мотоблоками Нева МБ-1 и МБ-2, а также агрегатами марок Агро, Каскад, Кайман и МТЗ.

Порядок изготовления картофелекопалки своими руками

Копка картофеля мотоблоком требует выполнения всех правил создания механизма, которым осуществляется процесс. Картофелесажалка на мотоблок делается по установленному плану. Порядок изготовления не меняется, в зависимости от конструкции механизма. Этапы:

  • выбор варианта картофелекопалки;
  • подготовка материалов;
  • расчеты и создание чертежа, на основе которого в дальнейшем будет сделан механизм;
  • создание конструкции и примерка на технику;
  • пробная работа.

Пробная копка картофеля мотоблоком нужна обязательно. Без испытания нельзя полноценно настроить работу агрегата.

Главным пунктом является создание конструкции. Первоначально потребуется собрать необходимые материалы и инструменты. Далее создаются заготовки по чертежам. Каждый элемент должен иметь строго обозначенные размеры. По конструкции сначала идет создание рамы (каркаса), на которую уже прикрепляется остальное, в том числе нож или лемех. После создания рамы идет предварительная работа с креплениями. Только после этого механизм собирается и устанавливается на технику.

Картофелесажалка на мотоблок крепится только после предварительной примерки и подгонки по параметрам. Закрепление может осуществляться с помощью отдельных креплений или приваренной планки.
