Самодельный отвал
Те хозяева, у которых нет желания заниматься производством отвала, могут легко его купить в магазине, но в силу дороговизны таких агрегатов всё чаще владельцы частных коттеджей и участков интересуются, как сделать лопату на мотоблок собственноручно. К тому же в интернете есть много информации и чертежей по этой тематике. Такие возможности позволяют не только сэкономить средства, но и сделать аппарат нужных параметров.
Самоотвалы для сельхозтехники (мотоблоков, тракторов, квадроциклов и т. п. ) существенно облегчают процесс уборки снега. Особенно это заметно при больших навалах. Любой снегоочистительный «гаджет» для техники состоит из трёх элементов: рабочего органа, который контактирует со снегом, механизм регулировки угла поворота, и узла скрепления с техникой.
Хотя заводские модели и имеют множество различных видов конструкций под любые сельскохозяйственные устройства, самостоятельная сборка снегоочистительного элемента является несложной, и позволяет существенно сэкономить деньги.
Не имеет значения, какой конструкцией пользуется хозяин — заводской или отвалом своими руками. В любом случае она будет иметь три положения:
- угол уклона влево 30 градусов;
- угол уклона вправо 30 градусов;
- прямое положение.
Перед началом работ по уборке снега лопату-отвал следует установить в нужном положении, исходя из трёх возможных. После определения и установления необходимого положения оно фиксируется с помощью металлических шплинтов. Ширина области отбрасывания снега, как правило, состоит один метр, но при условии толщины используемой стали в 3−4 миллиметра. Некоторые заводские модели позволяют отбрасывать и больше снега. Это потому что промышленные образцы, как правило, изготавливаются из высококачественной стали.
Альтернативные варианты
Если дача рассматривается как место отдыха и возникают сложности с материалами и инструментами, то можно приобрести готовую лопату в магазине. Существует масса вариантов изделий – металлические, пластиковые, деревянные.
Для больших территорий подходят электрические снегоуборщики: производительность их выше, но обязательно необходим источник питания.
Снегоуборщик тоже можно сделать своими руками. Об этом читайте: https://diz-cafe.com/tech/kak-sdelat-snegouborshhik.html
Чтобы расчистить дорожку до калитки, достаточно небольшой лопаты из прочного пластика – она прослужит много лет.
Лопаты из пластика и алюминия ценят за их небольшой вес — а это важно при уборке снега, который сам по себе тяжелый. Стоимость пластиковых лопат — от 850 до 1500 рублей. Деревянные лопаты выбирают творческие люди, которые самостоятельно «дорабатывают» их – придают красивый вид
Полотно изделия можно раскрасить красками – получится эксклюзивная модель в народном стиле
Деревянные лопаты выбирают творческие люди, которые самостоятельно «дорабатывают» их – придают красивый вид. Полотно изделия можно раскрасить красками – получится эксклюзивная модель в народном стиле.
Всем привет ! Очередное задание на работе сделать снегоуборочную лопату для расчистки территории от снега, старая лопата развалилась по полам. Вообщем я пошагово решил сделать эту запись, так как много людей возможно захотят повторить это. Например что бы отгрести снег возле гаража, я понимаю что проще купить но сделать самому гораздо лучше и надежнее пластиковой Китайщины, да и по приятнее древесина будет. И так поперли… Нам понадобится:
— фанера 40х45— черенок средней толщины длиной 120 см.— дощечка 40х10х2— линейка— рулетка— карандаш— плоскогубцы— лобзик— шлиф. машина— молоток— стамеска— саморезы 40 мм и 70 мм— сверло на 9.5 мм— нож— шуруповерт— болт небольшой— жесть— заклепки— ножницы по металлу
Пластиковый инструмент
Проще всего купить готовое полотно и прикрепить его к черенку. В сравнении с деревянным лотком его пластиковый аналог имеет следующие преимущества:
- Вес пластикового совка где-то вдвое меньше, чем у древесноволокнистого и ориентированно-стружечного изделия. Снег не портит пластик, поэтому лопата служит дольше, ее необязательно даже хранить в закрытом помещении.
- Низкая цена и доступность. Пластиковый совок дешевле алюминиевого, а продается практически в любом гипермаркете.
- Пластик должен быть твердым и гибким. Если материал остается целым после приложения достаточного усилия на излом, он подходит для изготовления совка. Для нашей цели вполне подходят пластиковые бочки и подобные отслужившие предметы.
- Вырезаем лоток электрическим лобзиком или мелкозубой ножовкой по металлу. Края получатся шершавыми неровными, но обрабатывать их не стоит, так как они отшлифуются в процессе уборки снега.
- В центре совка крепим черенок. В местах соединения накладываются металлические полосы. Крепежными элементами здесь выступают саморезы для пластика с потайной или полукруглой головкой (при условии достаточной толщины материала). Также для крепления используются гвозди и проволока, но в этом случае нельзя будет убирать большие объемы снега.
Параметры выбора скребка
Торговые точки предлагают множество скребков для очистки снега, среди которых сложно выбрать удобный инструмент. Снегоуборочный инвентарь имеет следующие различия:
- размер,
- материал изготовления черенка и рабочей поверхности,
- масса инструмента,
- форма рабочей поверхности, рукоятки,
- наличие дополнительных приспособлений, упрощающих уборку больших наметов снега.
Обычно человек при покупке скребка руководствуется своими финансовыми возможностями, что крайне неверно. Цена имеет огромное значение, но нужно учесть и объем предстоящих работ.
Во-первых, скребки являются ручным инструментом. Выбирают размер инвентаря по своим физическим возможностям. Чем легче и удобнее скребок, тем меньше ощущается усталость от уборки снега.
Если ставку делать на легкость и длительный срок эксплуатации, отдают предпочтение инвентарю из алюминия или композитных сплавов.
Во-вторых, уборка пройдет легче, если человек не будет сильно наклоняться для зачерпывания снега. Ручку скребка подбирают по своему росту. Оптимально приобрести инструмент с регулирующимся по высоте черенком. Скребком сможет управлять каждый член семьи, подстраивая ручку под себя.
Ковши снеговых лопат и скребков изготавливают из пластика, композитных сплавов, фанеры, алюминия, оцинковки. Черенки обычно деревянные или из тонкостенной алюминиевой трубки. Материал ручки влияет только на удобство работы скребком. Ковш подбирают с учетом поверхности, на которой предполагается уборка снега. Чтобы не повредить тротуарную плитку или другой вид декоративного покрытия, чистку осуществляют пластиковым или деревянным скребком. По земле или старому асфальту лучше грести ковшом из алюминия или оцинковки. Подойдет пластиковая и деревянная лопата, но они на кромке должны иметь стальное лезвие, защищающее полотно от истирания.
Выпускаются лопаты-скребки для уборки снега с разной шириной ковша, и варьируется она в среднем от 25 до 80 см. Если предполагается выполнение большого объема работ, лучше приобрести инвентарь с увеличенными размерами ковша, например, скрепер-волокушу. Инструментом можно управлять даже двум человекам. Для легкого передвижения выбирают модель, оснащенную роликами или маленькими колесиками.
Конструкция из фанеры
Главным элементом тут служит кусок фанеры, который фиксируется на отрезе доски, выпиленном из заготовки длиной, равной ширине лопаты. Черенок делается из рейки или тонкого длинного бруска. Также для крепежа потребуются гвозди и тонкая металлическая пластина. Инструменты понадобятся такие:
- пилка (лобзик);
- молоток;
- рубанок;
- плоскогубцы;
- наждачная бумага.
От необработанного отрезка доски отпиливаем часть, нужную для изготовления торца — основы для крепления листа фанеры. С каждой стороны обрабатываем заготовку рубанком, добиваясь гладкости. Карандашом наносим контуры детали. С одной стороны чертим дугу, вторая же остается прямой. Ширина середины — 8 см, края — 5 см. Убираем лишнюю древесину.
Определяемся с формой черенка, которая может быть круглой или прямоугольной. Грани прямоугольных в сечении рукояток для удобства скругляются.
Если выбрали прямоугольное сечение, из обрезной доски или рейки выпиливаем отрезок шириной около 4,5 см. Не должно быть сучков — концентраторов напряжения, где из-за нагрузки пойдут трещины. Наличие небольшого расхождения по ширине на разных участках черенка не представляет проблемы. Если есть кора, удаляем ее и ошкуриваем держатель.
Для прочного закрепления черенка в торцевой части выпиливаем по центру детали проем шириной, соответствующей сечению рукояти. Рекомендуется начать выпиливание лобзиком, а завершить работу стамеской. Глубина проема с разных сторон разная: 4 см и 4,5 см. Полсантиметра оставляется на скос, обеспечивающий идеальную посадку держателя. Угол наклона совка целиком зависит от этого скоса, от роста человека и манеры обращения с инструментом. Разница в 0,5 см удобна для большинства.
Затем намечается линия, по которой отрезается черенок, здесь используется угольник. Отрезается лишняя длина, при этом нужно следить за углом отреза — скос на рукояти должен совпадать с проемом. Соединяем обе части. К торцу приколачиваем кусок фанеры: один гвоздь вбивается посредине, два — по краям. Чтобы фанера не раскололась, от гвоздей «откусываются» острые части: тупой конец не раздвинет волокна материала, а разорвет их.
С помощью рулетки определяем место крепления рукояти к фанерному ковшу. На обратной стороне совка отмечаем места, куда будут забиваться гвозди, и прибиваем черенок. Неточность разметки повлечет отклонения черенка, из-за чего инструмент во время работы будет клониться вбок.
Для придания прочности лопату усиливают металлическими полосами. В идеале используется оцинкованное железо, которое осталось после ремонта кровли, но сгодятся также обычные жестяные консервные банки.
Чтобы сделать нижнюю кромку, отрезается лента длиной немного больше ширины стандартного совка (50×50 см) — 55−60 см и шириной 6 см. Отрезанный кусок сгибается вдоль пополам и получается кромка, которая на совковую часть надевается снизу и закрепляется. Для обеспечения плотного прилегания металла к фанере производится подгонка молотком.
Куски металла, которые выступают с боков, подгибаются. Кромка фиксируется тремя гвоздями, которые должны насквозь пробить фанеру. Лишние части загибаются. Подобным образом металлической полоской оббивается торцовая часть. Далее в центральной части фанеры саморезами крепится черенок. Место соединения с обратной стороны усиливается кусочком металла.
Как сделать лопату для уборки снега своими руками?
Скрепер для уборки снега можно купить. Но и процесс его самостоятельного изготовления несложен.
Вариант чертежа, необходимые материалы и инструменты для деревянной снегоуборочной лопаты:
Начинают работу с черенка. Черенок может быть круглого сечения или прямоугольного. Проще сделать прямоугольный. Для этого потребуется доска подходящей длины. От неё необходимо отрезать часть длиной 2 м, и шириной 4,5 см. В результате получается брус — заготовка для черенка. На нём надо сгладить острые углы и обработать шлифовальной машинкой, чтобы не было риска поранить руки при использовании изделия. Также для шлифовки можно применить наждачную бумагу.
Такую заготовку можно найти и в магазине хозяйственных товаров. Там есть достаточный ассортимент держателей для швабр, грабель и других приспособлений.
Заднюю стенку выпиливают из доски 8х45 см. Частично древесину по бокам заготовки нужно снять, чтобы придать ей дугообразную форму. В середине высота дуги должна быть 8 см, а по краям — 5 см. Для этой работы удобно воспользоваться электролобзиком.
В центре этой заготовки нужно сделать отметку для прямоугольного отверстия, куда будет вставлен держатель. Его ширина должна быть аналогична ширине черенка. Для удобного использования черенок соединяют с совком под уклоном. Поэтому отверстие с одной стороны должно быть более глубоким, чем с другой. Оптимально сделать его ширину по 4 и 4,5 см. Наличие такого скоса обеспечит правильный уклон.
После нанесения всех отметок нужно при помощи стамески выдолбить «гнездо».
Рабочая часть совка
Для изготовления рабочей части понадобится плотная фанера. В толщину она должна быть 6 мм. Допускается более толстая фанера, но тогда изделие приобретает дополнительный вес. Из фанеры выпиливают квадрат со сторонами 45-50 см. Резку осуществляют электролобзиком либо ножовкой.
Вместо фанеры можно использовать алюминий, жесть или пластик.
Крепление черенка к торцу
Держатель устанавливают в заготовленный пропил торца и, используя слесарный угольник, отмечают линию, по которой нужно отпилить часть черенка. Это линия должна проходить под наклоном. Отмеченную часть отпиливают ножовкой. После этого черенок можно установить в отверстие торцевой части.
После изготовления всех элементов можно приступить к сборке. Край фанеры прижимают к изогнутой стороне торца и прибивают небольшими гвоздиками. Ровно по центру совка нужно сделать отметку, по которой будет прикреплен черенок. Отклонений быть не должно, поскольку из-за них изделие получается однобоким и неудобным для использования.
Для присоединения совка к черенку применяются саморезы. Чтобы избежать появления трещин в фанерной части, необходимо подготовить отверстия заранее, они должны иметь меньший диаметр, чем у саморезов. После этого можно крепить.
Металлическая кромка
Снегоуборочные приспособления, в том числе и самоделки, требуют изготовление металлической кромки. Особенно это относится к деревянным изделиям, поскольку без металлического канта совок быстро растрескивается.
Чтобы сделать кромку, можно воспользоваться любым гнущимся металлом, например, оцинкованным железом. При его отсутствии можно воспользоваться консервными банками из жести.
Из металла вырезают полоску длиной 50 см и шириной 7 см. Ее надо согнуть пополам и надеть на рабочую часть совка. Чтобы плотнее прижать металл к фанере, следует несколько раз ударить по нему молотком с обеих сторон. Выступающие по бокам края металла нужно аккуратно загнуть молотком. Это обеспечит сохранность углов совка.
Металл прибивают к фанере гвоздями. Их кончики удаляют кусачками, оставляя части длиной в 0,5 см
Эти остатки нужно осторожно согнуть
Усиление креплений лопаты

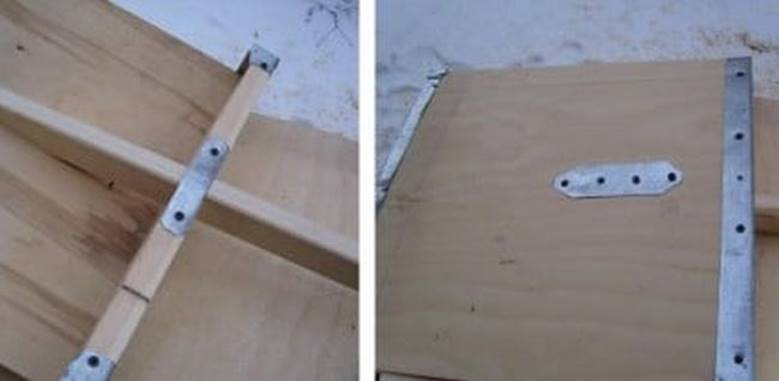

Также необходимо усилить крепления. Для этого из металла вырезают еще одну полосу, ширина которой составляет 5-7 см, а длина — 60 см. Ее укладывают по стыку торцевой части и совка. Фиксацию осуществляют с помощью саморезов. Крайние части полосы загибают в сторону торца и тоже укрепляют саморезами.
Аналогичным способом делается укрепление мест, где соединяется держатель с торцом лопаты и он же с фанерным совком. Нужно вырезать 2 металлические полосы длиной до 10 см и шириной до 5 см. Их крепят с лицевой и обратной стороны изделия, пользуясь саморезами. Это позволит увеличить срок службы приспособления.
Пошаговое создание лопаты для уборки снега своими руками на видео:
Как сделать ручную шнековую лопату самому
Изготовление шнека своими руками – задача не самая сложная. Сборку устройства следует начинать с выбора силового агрегата: для его изготовления можно использовать электрический либо бензиновый двигатель, также подойдет уже готовое устройство, такое как мотоблок. При этом максимальное количество оборотов, которое способен совершать агрегат, не должно превышать 1500 оборотов в минуту. А теперь давайте более подробно разберем, как сделать шнек-лопату своими руками.
Выбор материалов для самодельного инструмента
Для того чтобы изготовить шнековую лопату, вам потребуется заранее приготовить:
- старую металлическую бочку либо листовое железо;
- фанеру;
- металлические трубы;
- звездочку;
- металлические кольца;
- металлические пластины;
- подшипники.
Необходимый инструмент
С изготовлением шнековой лопаты справится даже дилетант, но только в том случае, если он знает, как правильно использовать такие инструменты, как сварочный аппарат, дрель, отвертка, плоскогубцы.
Как сделать лопату со шнеком своими руками, описание процесса
Из старой бочки или листового железа изготавливается корпус для будущей лопаты. Боковые части агрегата можно вырезать также из листового железа или фанеры. Если нет ни того, ни другого, то можно использовать куски кровельного покрытия. Для повышения надежности и долговечности устройства все элементы корпуса лучше скрепить между собой сваркой.
Если же у вас нет навыков работы со сварочным аппаратом, то для соединения элементов корпуса можно использовать болты и гайки, однако прочность такой конструкции будет гораздо ниже. Чтобы избежать резких ударов конструкции о какие-либо препятствия, нижнюю и переднюю часть стенок агрегата лучше сделать закругленными.
После изготовления корпуса можно переходить к формированию отверстий, в которые будет закреплен в дальнейшем шнек. Для изготовления вала необходимо взять металлическую трубку диаметром около 5 см и закрепить на ней п-образные пластины, которые необходимы для перемещения снега по желобу. Приваривание пластин осуществляется под углом друг к другу.
На следующем этапе разрезаем четыре металлических либо резиновых кольца, которые следует установить от боковой стенки до пластин. Сваривать кольца следует таким образом, чтобы из них сформировалась перекручивающаяся спираль. Получившуюся спираль следует прикрепить к валу рядом с боковиной и центральной пластиной. Следите за тем, чтобы вал выходил за пределы короба как минимум на 6 см. Теперь необходимо приварить к валу звездочки и прикрепить их к мотоблоку. Затем срезаем сзади круг и привариваем раструб к отверстию. После прикрепления к мотоблоку лопата готова.
На самом деле изготовить своими руками снегоуборщик намного проще, чем это может показаться на первый взгляд, главное – это четко понимать принцип работы и устройство инструмента.
http://agronomu.com/bok/2576-chto-takoe-lopata-so-shnekom-i-kak-ee-sdelat-svoimi-rukami.html
http://1decor.org/inventar/lopata-dlya-uborki-snega.html
http://sampit.ru/chto-takoe-lopata-so-shnekom-i-kak-ee-sdelat-svoimi-rukami/
Производство алюминиевых лопат
Крепкая лопата помогает быстро удалить снег с пригородной зоны, около дома или участка возле гаража. Можно сделать лопату из материалов, что под рукой, не тратя денег. Инструменты для удаления снега, изготовленные из дерева, пластмассы и металла, удобны для уборки. Стоит рассмотреть, как сделать лопату для снега своими руками.
Несмотря на то что метод удаления снега с местной территории с помощью лопаты является наиболее распространенным, существуют не менее эффективные способы удаления снега. Для быстрой очистки дорожек можно применять металлический ящик или обычный таз. Они перекатываются по поверхности и легко убирают снег. Но лучше сделать лопату из алюминия.
Для изделия потребуется:
- алюминиевый корпус 60 см;
- металлическая лента 3 мм;
- деревянная палка;
- пила;
- электрическая дрель;
- заклепочный пистолет.
При изготовлении следует запастись терпением. Порядок работ:
- Подготовить алюминиевое основание для ковша. Использовать пилу или шлифовальную машину, чтобы отрезать границы крышки, и так получить квадрат 50 х 50 см.
- Сделать подкрепление ковша. Взять ленту и отрезать 3 полоски, равные длине совка, а затем еще 3 равной ширины. В каждой ленте отверстия просверливают по 4 места полоски на совке в виде сетки и прикрепляют заклепками.
- Прикрепить хвостовик до ведра и измерить длину. Использовать инструмент, чтобы удалить избыток ручки.
- Из полосок вырезать 2 полоски длиной 8−10 см, убить полоски в запас на расстоянии 10 см и закрепить края на ковше.
- Покрыть деревянную часть лаком или противогрибковым составом для увеличения срока службы изделия. Лопата прослужит несколько лет.
Как правильно хранить луковицы тюльпанов зимой
Альтернативные методы уборки снега во дворе
Несмотря на то, что наибольшее распространения получил способ уборки снега с придомовой территории при помощи лопаты, существует и не менее эффективные, альтернативные варианты удаления снежной массы. Для быстрой расчистки тропинок и дорожек, можно использовать металлический короб или обычный железный таз, которые наполняются кирпичами, после чего прокатываются по поверхности и легко приминают снег.
Также дорожку или придомовую территорию нужно посыпать крупной солью, после чего сверху уложить толстые веревки и застелить брезент. Соль не позволяет веревкам и брезенту примерзать к грунту под слоем выпадающего снега. Очищается участок после прекращения снегопада – достаточно взять брезент за края и откинуть скопления снежной массы в одну сторону.
Лопата для мотоблока своими руками
На крупных площадях или при проживании в зоне со снежными зимами предпочтительнее использовать снегоуборочную лопату на колесах. Применение таких приспособлений существенно упрощает процесс уборки. Изготовить устройство можно из мотоблока и подручных средств.
Для установки снегоуборочного ножа подходят любые мотоблоки с мощностью больше 4 л. с. Эффективность агрегата зависит от его веса, поэтому необходимо использовать приспособление массой не менее 50 кг. К мотоблоку присоединяют лопату-отвал, с помощью которой будет осуществляться уборка.

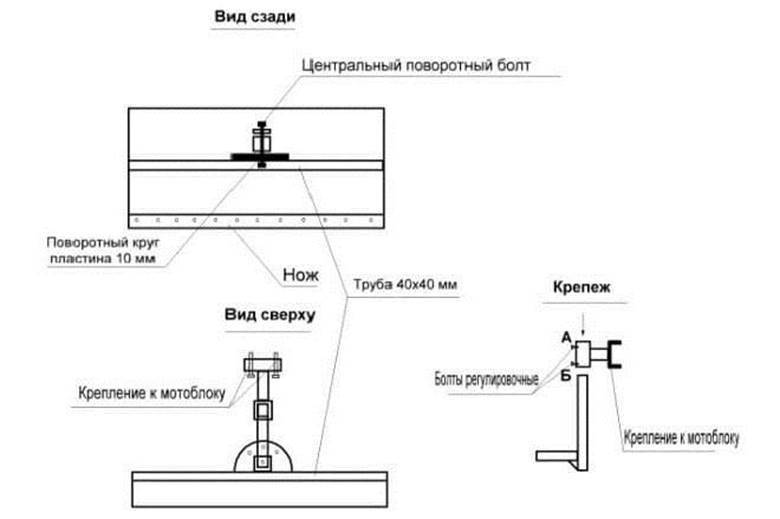

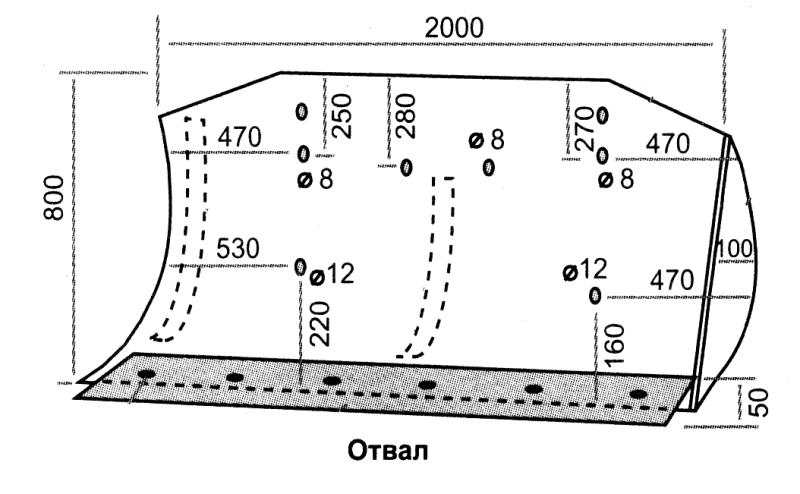

Чертеж лопаты-отвала для мотоблока:
Ее можно сделать из разных материалов. Это могут быть:
- Старый газовый баллон. Его стенки отличаются крепостью, поэтому легко справляются с высокими нагрузками. Агрегат с таким отвалом сможет не только убирать рыхлый снег. С его помощью можно ровнять дороги и удалять камни и щебень.
- Металлическая бочка. Поскольку она состоит из тонкой стали, то изготовленный из неё отвал не отличается высокой прочностью. Но для очистки территории от свежего снега такая лопата тоже эффективна.
- Металлические полосы. Отвал для мотоблока можно изготовить из бампера грузовой машины или из рифленой стали. Такой материал найти достаточно сложно.
Чтобы снегоуборочный агрегат из-за своей тяжести не вяз в глубоком снегу, на его полуось можно установить гусеницы.
Составляя чертежи при изготовлении лопаты для мотоблока своими руками, необходимо соотнести объем предполагаемых работ с мощностью аппарата. Из-за перегрузки машина быстро сломается.
Изготавливая отвал, необходимо учитывать следующие особенности:
- Прочность. Все части снегоуборочного ножа и механизмы следует создавать, рассчитывая на предельную нагрузку и сильное воздействие.
- Размеры. Оптимальными размерами для самодельной лопаты считаются 80-130 см в ширину и не больше 50 см в высоту.
- Подъемный механизм. Желательно обеспечить подъем отвала с помощью рычагов или гидравлики. Благодаря этой функции можно вывозить снег за пределы территории.
- Амортизация. Чтобы уберечь агрегат от ударов и не допустить поломки ковша, нужно установить амортизационную полосу. Лучшим материалом для неё является плотная резина.
При изготовлении ковша из бочки нужно произвести разметку. Дно и борта делят на три сектора размером 120 градусов. Для разрезания используют болгарку. Торцевые части удалять не нужно — они обеспечивают жесткость.
Если материал недостаточно прочный, можно соединить две части вместе. Желательно смазать их горячим битумом, чтобы не допустить коррозии и увеличить массу отвала. Зафиксировать детали можно болтами или клепками. По периметру ковш укрепляют стальной полосой, толщина которой должно быть не меньше 3 мм. Ее можно приварить или закрепить заклепками.
В нижнем участке ковша помещают транспортерную ленту. Она должна быть съемной — это позволит использовать отвал и для сыпучих материалов.
После этого заготовку очищают от ржавчины и обрабатывают антикоррозионными средствами. При желании можно его покрасить.
Если отвал изготавливается из газового баллона, то дополнительно его усиливать не нужно. В остальном принцип действия аналогичен.
Для того чтобы прикрепить ковш к мотоблоку, понадобится профильная труба. Ее приваривают к ковшу с обратной стороны. Увеличить прочность сварки можно при помощи болтов. К трубе приваривают металлическую полукруглую заготовку толщиной 10 мм и диаметром до 25 см. В ней делают отверстия на расстоянии 20 мм друг от друга. Держатель изготавливают из трубы с квадратным сечением, придавая ему форму буквы «г». Длинную часть держателя закрепляют за кронштейн мотоблока, а другой стороной его прикрепляют к металлическому полукругу с отверстиями.
Вариант снегоуборочной лопаты-отвала для мотоблока на видео:
Шнековая лопата: описание
Механические снегоуборочные лопаты со шнеком – это полноценный агрегат, состоящий из мотоблока, оснащенного двигателем и гусеничным механизмом, обеспечивающим передвижение устройства по участку, а также отвалом, крепящимся к основной части инструмента посредством специальных элементов. Корректировка работы агрегата осуществляется при помощи специальных ручек.
Знаете ли вы? Ручная лопата со шнеком имеет классическую форму и стандартные размеры отвала. Рабочая поверхность может быть гладкой или зубчатой. Устройства, имеющие гладкую рабочую поверхность, применяются для удаления только что выпавшего мягкого снега, а с зубчатой поверхностью используются для уборки слежавшегося снега и ледяных корок.
Ковш покупной и самодельной снегоуборочной лопаты может иметь различные размеры, что позволяет значительно повысить эффективность уборки снега и сократить время на выполнение этой операции. Если вы решите купить механическую снегоуборочную лопату, то вам необходимо знать, что ее цена будет увеличиваться пропорционально размерам ее ковша.
Снегоуборочная конструкция для мотоблока
Если речь идёт только о мотоблоке как силовом агрегате, то снегоуборочный «гаджет» к нему тоже будет иметь свои особенности.
Сперва необходимо отметить, что конструкция будет состоять из таких деталей:
- вертикальный отвал;
- 4 стойки для предоставления конструкции большой жёсткости;
- горизонтальный отвал;
- нож для ковша;
- резиновая прокладка;
- шины для крепления тяг.
Мотоблок с отвалом для уборки снега очень часто используется в частных домовладениях. Для установки такого же оборудования на мотоблок понадобятся инструменты:
- лист из стали 800х650х3 миллиметров;
- пластины из стали (440х220х4 миллиметров, 4 штуки);
- железные полосы (800х100х4 миллиметров);
- пружины для крепления тяг (2 шутки);
- профилированная квадратная труба 40х40 миллиметров, 1 метр;
- набор шайб, гаек и болтов;
- штанги (520 миллиметров в длину, 2 штуки);
- свёрла по металлу;
- набор ключей;
- плоскогубцы;
- лист толстой резины;
- болгарка и набор отрезных дисков к ней;
- сварка;
- дрель.
Для установки отвала необходимо кронштейны, которые используются на раме мотоблока. Также конструкция к мотоблоку крепится за счёт двух нерабочих тяг, с помощью которых мотоблочные кронштейны будут разгружены. Нож для уборки снега к отвалу крепится с помощью стальных болтов на нижней кромке ковша.
После того как отвал готов, его можно крепить к мотоблоку и приступать к очистке участка от снега, мусора, выравниванию земли и других необходимых действий, которые с помощью снегоочистителя будут выполняться быстрее и с минимальными трудозатратами. Такой аппарат можно по праву считать универсальным, поскольку выполнять им можно разнообразные задачи. А самостоятельная сборка позволяет создать оборудование именно под потребности определённого владельца. К тому же его цена будет в несколько раз меньше заводских моделей.
Для многолетней работы конструкции рекомендуется её обработать специальной грунтовкой во избежание образования коррозии. Перед этим все места сварки необходимо тщательно обработать болгаркой. После грунтовки конструкцию можно покрасить
Важно и то, что резиновая полоса защиты должна выступать за пределы кромки, чтобы избежать повреждения поверхности участка
Как оказывается, любой человек может самостоятельно собрать снегоочиститель для мотоблока и другой техники. Нужно просто иметь минимальный опыт работы со сварочными аппаратами и желание работать. Этот процесс не является сложным, для создания снегоочистителя есть множество чертежей в интернете, а материалы и инструменты можно найти в любом хозяйственном магазине, если таковые не имеются. К тому же это существенно позволит сэкономить деньги.
Шнековая снегоуборочная лопата
Большой производительностью характеризуется шнековая лопата, но собрать ее непросто. Во-первых, нужно нарисовать правильные чертежи. Во-вторых, надо понять принцип работы шнека. Схему заводского механизма можно увидеть на фото. С работой шнекового снегоуборочного оборудования мы сейчас разберемся.
Итак, начнем с того, что сами рабочие механизмы – шнеки установлены в нутрии стальной снегоприемной камеры. Нижняя ее кромка движется по твердому покрытию дороги точно так, как это делает нож бульдозера. В это время происходит захват слоев снега. Вращающиеся шнеки направляют его в верхнюю часть камеры, где находится выходной патрубок. Он может быть расположен по центру или со смещением в сторону, что зависит от габарита лопаты. Обычно центральное расположение выходного отверстия наблюдается у шнековых лопат шириной от 1 м и более.
Вращение шнеков направляет снег к выходному патрубку, но они не способны его вытолкнуть из снегоприемной камеры. За эту работу отвечают подбрасывающие лопатки. Они вращаются вместе со шнеком, выталкивая поданный снег в отверстие патрубка.
По принципу заводского аналога можно изготовить самодельный шнековый снегоуборщик. Полукруглый корпус снегоприемника можно согнуть с оцинкованной стали. По центру или сбоку прорезают отверстие и устанавливают выходной патрубок. Боковины нужны прочные, ведь на них будут закреплены подшипники роторного механизма. Для их изготовления подойдет текстолит или влагостойкая фанера.
Для изготовления шнека берут стальной прут или трубу диаметром 20 мм. Это будет вал. Лопасти можно приварить из листовой стали или изготовить из плотной резины. Во втором варианте на вал нужно наварить стальные планки. К ним болтами потом будут закреплены резиновые лопасти.
При изготовлении шнека важно выдержать одинаковый шаг спирали лопастей и выбрать правильное направление вращения. Если выходной патрубок установлен по центру камеры, то посередине вала приваривают прямоугольную подкидывающую лопатку из металла толщиной минимум 5 мм
Теперь осталось к боковым стенкам камеры закрепить ступицы, на вал насадить подшипники и вставить шнек на свое место.
Инструментом получится работать вручную, как лопатой. Для этого сбоку к корпусу приделывают колеса, а сзади камеры закрепляют ручку. При больших габаритах шнековую лопату крепят спереди к мотоблоку.
