Поверхностный линейный дренаж

Осушение глинистого участкасвоими руками ↑

Существует два основных способа, как можно сделать дренаж на глинистом участке:

1. С помощью поверхностной системы водоотведения из лотков.
2. Посредством глубинного дренирования с монтажом перфорированных труб-дренов.

Первый вариант позволит отвести лишь талую и дождевую воды. С влагой, которая уже в почве, сможет справиться только заглубленная система.

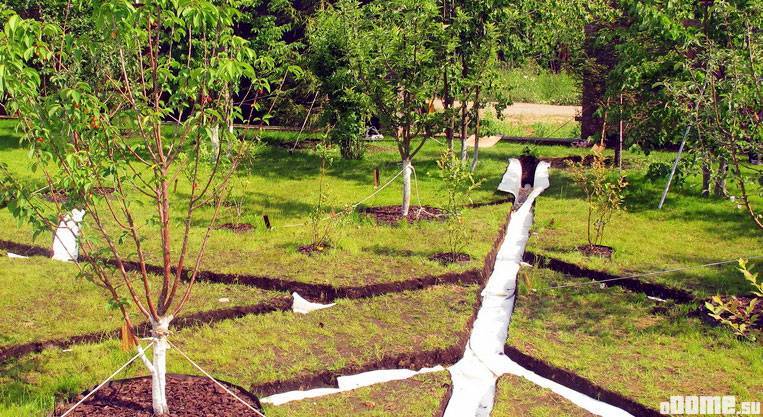

Схема осушения участка с глинистой почвой

Колодцы, лотки и трубы могут быть сделаны из бетона, асбестоцемента или железа. Но самый практичный материал – пластик. Из сшитого полиэтилена сейчас можно приобрести весь комплект разнообразных элементов системы ливневой канализации, останется лишь собрать их воедино.

Выбор вида дренажа зависит от:

• возможностей хозяина в плане финансов;
• площади и рельефа земельного участка;
• расчетных объемов осадков;
• структуры почвы на разных глубинах.

В любом случаесперва необходимо подготовить план-проект дренажной системы с привязкой к местности и приобрести все необходимые стройматериалы.

Чтобы сделать дренаж участка с глинистой почвой из инструментов потребуются:

1. Лопаты для копки котлованов под колодцы и траншей для дренов.
2. Садовая тачка.
3. Ножовка по металлу или электролобзик для резки труб.
4. Бечевка-шнур для разметки.
5. Строительный пузырьковый уровень

А также заранее следует запастись:

• мелким гравием с песком;
• трубами диаметром 110 мм с перфорацией (можно взять обычные канализационные и насверлить в них дырки);
• геотекстильным материалом для обертывания перфорированных трубопроводов;
• фитингами для труб;
• желобами, пескоуловителями и дождеприемниками (пластиковыми либо бетонными);
• колодезными конструкциями заводской сборки.

Открытый дренаж на глинистой почве сделать проще всего. Если грунтовые воды залегают достаточно глубоко, то его вполне хватит для осушения придомовой территории. По трудозатратам и финансам такой вариант является оптимальным.

Схема поверхностной ливневки из отдельных элементов

Систему собирающих и отводящих воду лотков для поверхностного дренажа укладывают с уклоном от дома к самой нижней точке участка, где оборудуется септик или инфильтратор. Из септического накопителя осветленная жидкость отводится в придорожную канаву, близлежащий водоем или уличную ливневую канализацию.

Главное при планировании дренажной системы – с максимальной пользой использовать рельеф участка. Если он имеет уклон, то это просто идеальный случай. Достаточно будет по этому склону прорыть канавы и уложить в них лотки под углом к самой низкой точке.

Открытый дренаж можно сделать в виде благоустроенных желобов из камня

Монтаж поверхностного дренажа на глинистом участке производится в пять этапов:

1. Рытье траншей по запроектированной схеме глубиной до полуметра.
2. Отсыпка на дне канав песчано-гравийной подушки толщиной15–20 см.
3. Укладка лотков под уклоном 2–5 градусов к водоприемнику.
4. Закрытие ливневых желобов от листьев и мусора металлическими решетками.
5. Установка инфильтратора с дренированием в почву ниже слоя глины или накопительного резервуара с насосом.

После выполнения всех работ останется лишь проверить работоспособность ливневки, пустив в нее воду из шланга.

Заглубленная дренажная система формируется из магистрального трубопровода и подсоединенных к нему труб с перфорацией. Магистраль может быть сделана одна – посередине участка, тогда дрены подсоединяются к ней “елочкой”. Либо ее укладывают вдоль забора по границе усадьбы, и все дренирующие трубы подключают уже к этому периметру.

Правила прокладки дренов

Для укладки трубопроводов нужны траншеи шириной 35–40 см и глубиной до полутора метра (зависит от уровня грунтовых вод и точки промерзания грунта). На их дне делается 15-ти сантиметровая подушка из песка со щебнем и расстилается геотекстиль, защищающий перфорацию от засорения.

Затем на геотекстильную подложку насыпают еще 10–20 см гравия и на него укладывают дрены, которые после присыпают щебенкой и укрывают сверху геотканью. В итоге дренажная труба с перфорацией должна оказаться со всех сторон в гравии и обернута вкруговую геотекстилем.

Расстояние и глубина закладки дренов в различных почвах

При обустройстве дренажа на территориях с глинистыми почками для оборачивания труб помимо обычного флизелина можно воспользоваться объемными оболочками из кокосового волокна. Дрены с ними продаются уже в готовом для монтажа виде.

Схема укладки дренажных перфорированных труб

Ревизионные и накопительные колодцы можно сделать из:

• кирпича;
• железобетона;
• пластика.

Если трубы для дренажной системы пластиковые, то все колодцы и септик также лучше использовать из аналогичного материала. Проще потом за ними ухаживать и производить ремонт при необходимости.

Один из вариантов устройства линейной дренажной системы

Рассмотрим на примере нагрузки класса полторы тонны. Траншея роется с таким учетом, чтобы по бокам от труб было расстояние не менее 10 сантиметров. На дно траншеи заливается слой жесткого бетона толщиной около 10 сантиметров. Если система обустраивается на склоне с крутым уклоном или вес нагрузки на одно колесо более полутора тонн, по бокам канала выполняются откосы из бетона шириной в 10 сантиметров. Определяется место, где будет находиться точка подключения к стоку талых, дождевых вод. Производится непосредственный монтаж дренажной системы.

Типы и принципы поверхностного дренажа

Точечный и линейный дренаж

Существует два основных принципа поверхностного дренажа: точечный и линейный. Точечный дренаж используется для сбора локальных источников воды, назначение линейного дренажа — организовать сбор лишней воды со значительной площади. Наиболее рациональным является сочетание двух этих систем. Это позволяет снизить протяжённость каналов ливневой канализации и уменьшить объём земляных работ.

Точечный дренаж

Для локального сбора дождевых и талых вод применяется точечный дренаж. Точечные дренажные устройства устанавливаются под водостоками, в придверных приямках, под поливочными кранами и в других местах, где необходим локальный сбор воды. Кроме того, точечный водосбор может дополнить систему линейного дренажа в местах, где требуется быстрый и эффективный водоотвод с поверхности (въезды, площадки, дорожки перед домом, террасы).

Для организации точечного дренажа применяются такие устройства как: дождеприёмники, сливные водоотводы, трапы, ливневые заслонки.

Линейный дренаж

Линейный дренаж представляет собой систему заглубленных каналов и пескоуловителей (емкостей, в которых задерживается вынесенный потоком воды песок и мелкий мусор). Сверху они закрываются съёмными защитно-декоративными решётками. Такие решётки препятствуют попаданию в систему мусора и листвы, обеспечивают безопасность перемещения пешеходов и транспорта. Дренажные каналы обычно изготавливаются из таких материалов как бетон, полимербетон, пластик (ПВХ, ПНД, полипропилен)).

Устройство линейного дренажа требует предварительной подготовки поверхности. В соответствии с инструкциями ряда производителей, устройства точечного дренажа должны монтироваться на бетонное основание. При соблюдении технологии монтажа основная нагрузка должна приходиться на закрывающую решётку, которую выбирают в зависимости от класса нагрузки, требуемой пропускной способности и дизайна окружающего ландшафта. Кроме того, дополнительно могут быть подготовлены плоские уклоны с одной или обеих сторон от линии водостока. При правильном выполнении задачи снижается вероятность просадки грунта, сокращается протяжённость каналов ливневой канализации, увеличивается площадь водосбора, так как вода по плоским уклонам собирается в систему выстроенных в линию водосточных каналов. Через систему вертикальных и горизонтальных отводов линейная дренажная система, как правило, соединяется с ливневой канализацией.

Биодренаж

Основная статья: Биодренаж

Биодренажные канавы (Bioswales) представляют собой биологические системы очистки от наносов и загрязнений с использованием болотных растений.

В частности, биодренаж применяют возле автостоянок. Дождевая вода стекает в биодренажные канавы, фильтрующие стоки и отводящие их на уровень грунтовых вод без эрозии почвы. Среди камней сажают влаголюбивые растения, которые поглощают влагу и фильтруют загрязнённые воды.

Устройство глубинного дренажа

Глубинная система дренажа существенно отличается от поверхностной не только устройством, но и назначением. Без нее не обойтись на участках с высоким уровнем залегания грунтовых вод и расположенных в низине. Для эффективной работы такой системы необходимо, чтобы она располагалась ниже водоносного слоя. Определить глубину самостоятельно достаточно сложная задача – для этого потребуется помощь геодезиста, который составит подробную схему участка со всеми отметками УГВ.

Конструкция глубинной системы представляет собой сеть дренажных труб, находящихся в земле и отводящих излишки воды из почвы в дренажный колодец. Просачивание влаги внутрь происходит за счет множества отверстий, расположенных по всей длине трубы. Отверстия можно сделать своими руками или купить изделия с готовой перфорацией. Для устройства глубинного дренажа используют следующие виды труб:

• асбестоцементные – устаревшие материал, постепенно уходящий в прошлое;
• керамические – имеют длительный срок службы и высокую цену;
• пластиковые – на сегодняшний день самые востребованные из-за своей дешевизны и простоты работы с ними.

Совет! Для глубинного дренажа лучше применять пластиковые трубы с продолговатыми отверстиями, которые способствуют лучшему просачиванию воды и меньше подвержены засорению. Чтобы избежать продавливания в результате давления грунта, следует приобретать пластиковые трубы, имеющие гофрированную поверхность.

Последовательность прокладки глубинного дренажа:

• Используя геодезический нивелир произвести разметку участку. Если такой отсутствует, то во время дождя проследить за направлением потоков воды и согласно наблюдениям, составить план расположения дренажных каналов.
• По намеченному плану выкопать систему траншей. Для проверки правильности их расположения дождаться дождя и проследить за тем, чтобы вода нигде не застаивалась. Удостоверившись, что все сделано правильно, можно продолжить работу.
• На дно траншеи по всей длине уложить геотекстильную ленту.
• Соблюдая уклон, сверху геотекстиля насыпать слой щебня.
• Поверх щебеночной подушки уложить дренажные трубы. Соединение отдельных труб в единую систему производится при помощи тройников, крестовин и смотровых колодцев.
• Конец трубы, находящийся в нижней точке участка, заводится в дренажный колодец.
• По бокам и сверху дренажную трубу засыпать слоем щебня. Не используйте для засыпки известняковый щебень. В результате воздействия влаги он превращается в монолитный состав, через который влага не сможет просочиться.
• Трубу вместе со слоем щебня завернуть в геотекстильную ленту – это предотвратит попадание внутрь конструкции глины и песка.
• Засыпать сверху щебнем или песком крупной фракции на 20 см ниже уровня земли.
• Оставшееся пространство засыпать грунтом, находящемся на участке.

Для контроля за работой дренажной системы и прочистки ее в случае засорения необходимо на расстоянии 35-50 м устанавливать смотровые колодцы. Если система имеет множество изгибов, то через один поворот. Колодцы сооружаются из железобетонных колец или полимерных гофрированных труб необходимого диаметра и закрываются декоративными крышками.

Правильно спроектированная и уложенная согласно всем требованиям глубинная система дренажа способна прослужить более полувека.

Виды дренажей

При использовании сельскохозяйственных земель, питомников, парков и для удобства использования территорий, осушение открытыми каналами заменяют закрытой дренажной системой. Дренаж обозначает “осушение“.

В зависимости от расположения дренажа по отношению к водоупору он может быть совершенного или несовершенного типа.

Дренаж совершенного типа закладывают на водоупоре. Грунтовые воды поступают в дренаж сверху и с боков. В соответствии с этими условиями дренаж совершенного типа должен иметь дренирующую обсыпку сверху и с боков (рис. 1).

Дренаж совершенного типа

Дренаж несовершенного типа закладывают выше водоупора. Грун­товые воды поступают в дренажи со всех сторон, поэтому дренирующая обсыпка должна выполняться замкнутой со всех сторон (рис. 2).

Дренаж несовершенного типа

Дрены выполняются в виде водопоглащающих линейных трубчатых полостей, которые размещаются на определенной глубине с определенным уклоном.

В зависимости от используемого материала дренаж бывает:

Может устраиваться кротовый и щелевой дренаж, не требующие дополнительных строительных материалов.

В сельском хозяйстве чаще всего применяют гончарный и пластмассовый дренажи.

При строительстве дренажа прокладываются траншеи определенной глубины, в которые укладываются трубки,

Вода в дрены, так же как и в открытые каналы поступает за счет напора, создаваемого разностью уровней воды в дренах и грунтовых водах и определяется этот напор по формуле Роте:

где Н – величина напора, м, с – коэффициент, зависящий от типа почв и расстояния между каналами.

Дренажная система состоит из дрен различного назначения: дрены-осушители, дрены-коллекторы, главные коллекторы. Для обеспечения стока воды дрены всех назначений устраивают с определенным наклоном.

Гончарные трубки – изготовляют из обожженной глины, с внутренним диаметром 50, 75, 125, 150, 175, 200 и 250 мм. Длина гончарных труб 333 мм. Трубки бывают либо цилиндрической формы, либо граненные (6-8 граней). Цилиндрические трубки считаются лучше, так как они не требуют подгонки граней при строительстве осушительной сети. Трубки в траншеях укладываются вплотную одна к другой. Вода поступает в трубки через отверстия или зазоры на стыках. Стыки заделывают фильтрующим материалом (стекловатой или сфагновым мхом). Затем дрены засыпают грунтом, вынутым при отрыве траншеи.

Пластмассовые трубки – изготавливают из поливинилхлорида или полиэтилена, их диаметр колеблется от 42 до 125 мм, джина этих трубок 3-6 м. Срок службы гончарных и пластмассовых труб 50 лет.

Деревянный дренаж – из труб прямоугольного или треугольного сечения. Прямоугольные изготавливают из обрезных и необрезных досок хвойных пород толщиной 15-25 мм и шириной 7-15 см. Длина такой трубы от 3 до 6 метров. В местах выхода труб в открытый канал их изготовляют толщиной 40-50 мм. Уклон таких труб должен быть от 0,001 до 0,005. Длина осушительных дрен не более 250 м глубина 0,8-2 м. Расстояние между дренами 25-40 м. Срок службы деревянного дренажа 15-25 лет (зависит от типа почвы).

При устройстве жердяного дренажа на дно укладывается две жерди толщиной 8-10 см. На эти жерди через 1,5 м укладываются поперечные прокладки, а на них укладывается сплошной, настил, который сверху накрывается сфагновым мхом, а затем засыпается грунтом. Уклон от 0,003 до 0,005. Глубины залегания 1,1–1,2 м. Срок службы в торфяных почвах 20 лет.

Для устройства фашинного дренажа используют хворост толщиной 3‑5 см. Его связывают между собой через каждые 50-75 см и создают фашины диаметром 15-30 см, затем эти фашины укладывают на дно траншеи в количестве 1-3 штук. Сверху фашины покрывают сфагновым мхом и засыпают грунтом. Уклон дренажа 0,003.

Каменный дренаж – устраивают путем заполнения траншеи неплотной укладкой камня. Уклон должен быть не менее 0,005, но такой дренаж слишком дорогой, следовательно, его редко применяют.

Кротовый и щелевой дренаж – устраивают путем прокладки в грунте на глубине 40-70 см полостей, напоминающих кротовые ходы.

Виды дренажей Виды дренажей При использовании сельскохозяйственных земель, питомников, парков и для удобства использования территорий, осушение открытыми каналами заменяют закрытой дренажной системой. Дренаж

Осушение затопленного подвала здания

Иногда возникает ситуация, что в необходимости устройства глубинного дренажа владелец дома убеждается постфактум, увидев по весне, что подвал его дома затоплен. В таком случае, помимо устройства наружного глубинного дренажа, гидроизоляции стен подвала и выполнения качественной отмостки, необходимо провести осушение подвала здания.

установка насоса в приямке для осушения подвала от проникающих вод

Осушение выполняется следующим способом:

1. Сначала необходимо откачать всю воду из помещения. В случае невозможности оперативного устройства приямка вполне сгодится какая-либо ёмкость, в которую можно установить насос и туда же собирать накопившуюся воду, всё зависит от количества воды и специфики каждого конкретного случая.
2. После удаления воды подвалу необходимо обеспечить достаточную вентиляцию для просушки стен, на этот момент необходимо освободить помещение от всех складируемых там вещей.
3. Для удаления грунтовых вод в нижней точке подвала выкапывается приямок размером 0,5х0,5х0,5 м. или более. Его стенки и пол бетонируются и гидроизолируются. По периметру стен устраивают линейную дренажную систему, имеющую сток в выкопанный приямок. Во избежание несчастных случаев необходимо оградить устроенную конструкцию. Другим, более экономным вариантом решения проблемы может быть установка в выкопанный приямок ёмкости объёмом от 50 литров, это позволит не производить гидроизоляцию стенок.
4. Внутрь опускается дренажный или фекальный насос и с помощь него по шлангу из подвала удаляется накопившаяся вода. Выбор того или иного типа насоса зависит от степени загрязнённости воды, если в воде присутствует мусор, ил или волокнистые включения – целесообразнее использовать фекальный насос. В настоящее время имеется широкий выбор насосов, позволяющих откачивать воду как в принудительном, так и автоматическом режиме.

Когда дренажной системой необходимо покрыть большое пространство или строго ограничить уровень грунтовых вод, то можно применить ещё одни передовой метод установки дренажа: дренажная система из геокомпозита.

Поверхностный линейный дренаж

Избыток влаги на участке загородного дома может стать причиной множества проблем. Постоянная грязь, разрушающийся фундамент, затопленный подвал и болезнь культурных растений – все это результат повышенной влажности. Сделанный по всем правилам дренаж участка поможет избавиться от лишней воды и обезопасить постройки от разрушения.

Разновидности дренажных систем

• Поверхностная — предназначена для отвода воды появившейся после дождей или таяния снега.
• Глубинная – устраивается на участках с высоким уровнем глубинных вод.

Поверхностная система дренажа в основном устраивается на глинистых почвах и подразделяется на линейную и точечную. Линейная представляет собой систему канав и лотков, расположенных с небольшим уклоном к месту сбора воды. Для придания эстетичного вида дренажной системе, лотки закрываются декоративными решетками. В точечной системе дренажа сбор воды происходит водосборниками, расположенными в местах наибольшего скопления влаги –под стеком водосточных труб, низких местах участка, возле водопровода, находящегося на улице. Водосборники соединяются между собой трубами, по которым вода отводится в дренажный колодец.

Устройство глубинного дренажа

• Используя геодезический нивелир произвести разметку участку. Если такой отсутствует, то во время дождя проследить за направлением потоков воды и согласно наблюдениям, составить план расположения дренажных каналов.
• По намеченному плану выкопать систему траншей. Для проверки правильности их расположения дождаться дождя и проследить за тем, чтобы вода нигде не застаивалась. Удостоверившись, что все сделано правильно, можно продолжить работу.
• На дно траншеи по всей длине уложить геотекстильную ленту.
• Соблюдая уклон, сверху геотекстиля насыпать слой щебня.
• Поверх щебеночной подушки уложить дренажные трубы. Соединение отдельных труб в единую систему производится при помощи тройников, крестовин и смотровых колодцев.
• Конец трубы, находящийся в нижней точке участка, заводится в дренажный колодец.
• По бокам и сверху дренажную трубу засыпать слоем щебня. Не используйте для засыпки известняковый щебень. В результате воздействия влаги он превращается в монолитный состав, через который влага не сможет просочиться.
• Трубу вместе со слоем щебня завернуть в геотекстильную ленту – это предотвратит попадание внутрь конструкции глины и песка.
• Засыпать сверху щебнем или песком крупной фракции на 20 см ниже уровня земли.
• Оставшееся пространство засыпать грунтом, находящемся на участке.

Для контроля за работой дренажной системы и прочистки ее в случае засорения необходимо на расстоянии 35-50 м устанавливать смотровые колодцы. Если система имеет множество изгибов, то через один поворот. Колодцы сооружаются из железобетонных колец или полимерных гофрированных труб необходимого диаметра и закрываются декоративными крышками. Правильно спроектированная и уложенная согласно всем требованиям глубинная система дренажа способна прослужить более полувека.

Поверхностный линейный дренаж Поверхностный линейный дренаж Избыток влаги на участке загородного дома может стать причиной множества проблем. Постоянная грязь, разрушающийся фундамент, затопленный подвал и болезнь культурных

Материалы для монтажа системы

Помимо дрен, это — геотекстиль, дренажные лотки, решётки, пескоуловители, песок, керамзит, щебень.

Дрены

Оптимальное решение — дрены пластиковые из полиэтилена, полипропилена, поливинилхлорида, соединяемые пластиковыми же муфтами и тройниками.

Дрены — это перфорированные трубы, чаще пластиковые

Но всё ещё используются и асбоцементные и керамические трубы с отверстиями или даже без оных, соединяемые резиновыми муфтами и тройниками или просто укладываемые встык.

Асбоцементная перфорированная труба менее удобна, чем пластмассовая

Лотки и решётки

Лотки могут быть разных размеров и производиться из полиэтилена, полипропилена, поливинилхлорида, бетона, полимербетона, композитных материалов. Решётки, как и для дренажа точечного, могут быть пластмассовыми, металлическими, чугунными.

Тип лотков для поверхностного линейного дренажа выбирается в зависимости от количества поступающей влаги

Пескоуловитель

Он имеет корпус из пластика, а иногда — бетонный или композитный. В него вставляется пластиковая корзинка, которая облегчает очистку. Вода приходит сверху, а уходит через боковой отвод, расположенный выше уровня дна корзинки. Песок и частички почвы оседают на дне, а в систему проходит чистая вода.

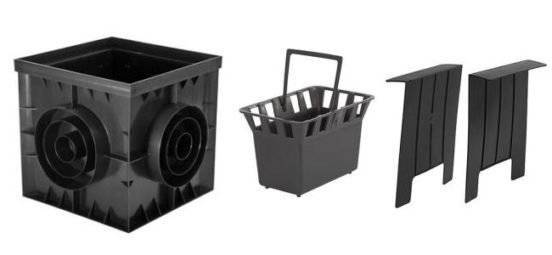

Разобранный пескоуловитель с корзинкой для сбора песка и мусора; это — очень эргономичная конструкция

Они бывают разных размеров и обладают разными улавливающими способностями. Поэтому их число, конструкцию и качество нужно подбирать, опираясь на ваши обстоятельства: среднее количество осадков, характер грунта (глинистый, песчаный), рельефа. Обычно производитель описывает варианты применения пескоуловителя на упаковке.

Пескоуловитель пластиковый в сборе: хорошо видно, откуда выходит чистая вода

Геотекстиль

1. иглопробивной нетканый геотекстиль — сильно вытягивается, но очень пластичен и хорошо подходит для оборачивания труб при закрытом дренаже;

2. нетканый термофиксированный (каландрированный) геотекстиль — менее пластичный, тоньше и гораздо прочней, но хуже пропускает влагу, поэтому при дренаже применяется мало;

3. термоскреплённый нетканый геотекстиль делается методом плавления (сварки), отлично проницаем и прочен, подходит для всех видов дренажа;

4. гидроскреплённый геотекстиль прочен, стоек, не боится ультрафиолета и препятствует развитию бактерий и плесени, подходит для всех видов дренажа.

Виды подсыпки

Подсыпка имеет дренирующую и несущую функции, препятствуя проседанию почвы. Чистый щебень или гравий использовать дорого, поэтому их сочетают с песком, укладывая слоями.

Щебень

Дробится из кусков гранита или доломита, неоднородность повышает фильтрующую способность. Гранит много прочней (слой в 1 сантиметр выдерживает 100 тонн нагрузки) и долговечней, но имеет радиационный фон. Доломит безопасней, но гораздо менее долговечен.

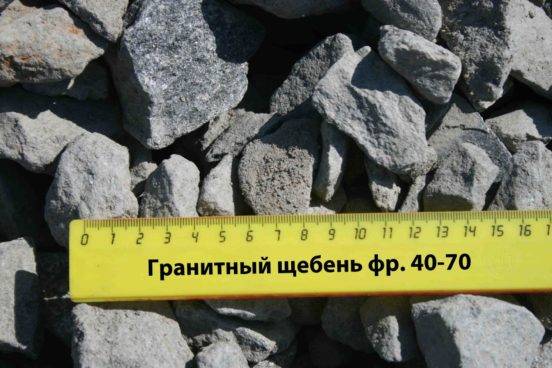

Гранитный щебень крупной фракции

Гравий

Это — речная или морская галька. Гравий прочен, долговечен, дешёв, но плохо фильтрует загрязнения и способствует заиливанию системы. Поэтому можно использовать лишь в сочетании с песком.

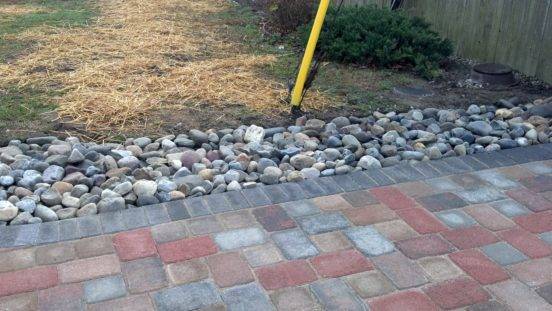

Гравийный дренаж на участке — один из хороших способов

Керамзит

Из керамзита могут быть как галька, так и щебень, который по своим свойствам лучше. Он дешёв

Керамзитовая подсыпка фракции 20–40

и лёгок, экологически чист и красив.

Что такое дренаж и каковы его функции

Существует определенная система, объединяющая в себе траншеи и трубы, которые расположены по периметру определенной площади земельного участка. Она и называется дренаж. Осушение грунта путем установки элементов системы позволят решить множество проблем, связанных с отведением воды. Например:

• ваши растения не будут тонуть в грязи, да и урожай будет намного лучше;
• тропинки и дорожки, наконец, перестанут ассоциироваться с болотными топями.

Одним словом, у вас появится возможность насладиться пребыванием за городом.

Если на даче глинистые почвы, то необходимо сделать дренажную систему

Запомните, правильное устройство дренажа — залог сохранности фундамента дачных построек, что обеспечивается путем сохранности строительных материалов. В каких же случаях действительно необходима подобная система? Тогда, когда имеет место вымывание почвы, ее вспучивание или заболачивание, а также время от времени подтапливаются подвалы и погреба.
