Роторные доильные системы

Классификация доильных аппаратов

Линейные доильные установки или, как они еще называются, доильные аппараты, настоящее спасение для фермеров. Если раньше доильные аппараты применялись только на фермах с большим поголовьем крс, то сейчас доступны модели для одной и более коров.  Все современные типы аппаратов для дойки коров делятся на несколько видов:

• По типу сбора молока,
• Числу тактов,
• По количеству коров,
• По типу насоса.
• По типу сбора молока

Тут различают доильные установки, в которых молоко по трубам поступает в молокоприёмник, или же сразу в установленную емкость. Первый тип установок чаще всего стационарный и применяется на фермах, с поголовьем крс свыше 500 голов. Установки второго типа более мобильны, могут быть передвижными, и используются на небольших фермах. Доильная установка с трубами отличается и большей ценой, и более сложным обслуживанием.

По числу тактов

Различают двух и трехтактные линейные доильные установки. Двухтактный — легче и удобнее. Двухтактная модель может быть не только стационарной, но и переносной, что хорошо подходит для сезонного использования и если оборудована специальная летняя доильная на пастбище. Трехтактные устройства для доения коров — более мощные. Трехтактные установки чаще всего более громоздкие и стационарные, и подходят для крупных хозяйств с большим поголовьем молочного скота. Выбирать их можно и тогда, когда хозяйство небольшое, но планируется расширение или строительство собственного молокозавода.

По количеству коров

Доильный аппарат для коров может быть рассчитан как на одну буренку, так и на 100 голов. Оборудование может подходить для попарного доения, а может обслужить за один интервал работы до 10 или 16 коров. Отличаются друг от друга они мощностью, размерами, ценой и объемом молокоприемника. Доильные устройства, предназначенные для дойки большего числа буренок — более сложные в обслуживании, а те, которые разработаны для обслуживания 300 и более коров — требуют специальных навыков работы с доильным оборудованием.

Аппараты для одной коровы или для попарного доения хорошо зарекомендовали себя у частников, содержащих до 15 буренок.

Они подходят для доения на привязи или свободного доения, и даже тогда, когда рядом теленок. Выпускаемые марки оборудования отличаются бесшумностью, долговечностью и удобством в использовании. Время, за которое доишь одну буренку, сокращается до пяти-шести минус.

По типу насоса

Тут есть три вида:

• Доильный аппарат с мембранным насосом,
• Доильный аппарат с роторным насосом,
• Доильный аппарат с поршневым насосом.

Наиболее дешевые модели — с мембранным насосом. Именно таким чаще всего обладают аппараты попарного доения. Поршневой насос более мощный, но и более шумный. Молочный аппарат с роторный насосом самый надежный. Он может обслужить за раз до 100 голов. Минус — дороговизна.

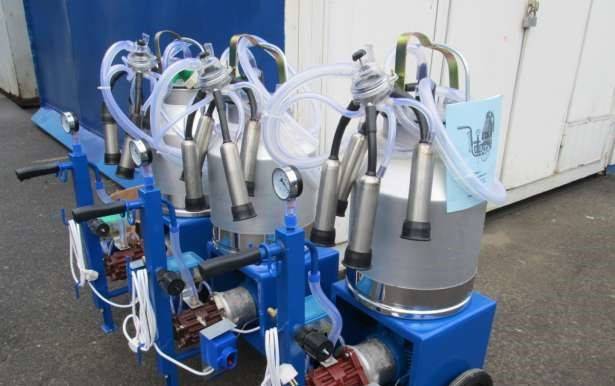

Аппарат «Доюшка»

Модель «Доюшка 1Р» предназначена для коров молочного направления, у которых вымя хорошо разработано. Аппарат модификации 1С лучше использовать для нетелей. Модель 1КС подходит для нетелей и для коз

При покупке необходимо обращать внимание на модификацию оборудования. «Доюшка» хорошо зарекомендовала себя у фермеров, которые обладают небольшим хозяйством

Оборудование рассчитано на одновременное доение 1 коровы. Скорость забора молока 5 мин. у 1 коровы.

На форумах отмечается надёжность оборудования, но мотор работает шумно. Аппарат простой, обходиться с ним несложно. Нет необходимости настраивать число тактов. Пульсация зависит от работы поршневого насоса: он создаёт 64-70 тактов в минуту. Оборудование работает в режиме двух тактов: сжимание соска и сцеживание молока. Такт отдыха отсутствует. Доильные стаканы с силиконовой вставкой, что делает доение комфортным для коров. В контейнерах имеется прозрачная вставка. Молочная магистраль сделана из прозрачного пластика. Данные элементы позволяют осуществлять контроль над доением. Молоко из вымени забирается всё, ручной дойки не требуется.

Гарантийный срок – год. Эксплуатационный период – более 10 лет. Владельцы коров отмечают, что при работе оборудования не возникает никаких проблем. Запасные части приобретают у производителя, но они не требуются, установка не ломается. В техническом паспорте описаны профилактические мероприятия, которые необходимо проводить в определённое время. Оборудование российского производителя, стоимость от 18 тыс. руб.

Доильный аппарат для коров Делаваль: модели и принцип доения

Шведская компания «Делаваль» предлагает для машинной дойки коров мобильные аппараты. Среди них модели для выдаивания животных в небольших хозяйствах и стационарное оборудование для крупных ферм. Принцип работы у всех аппаратов одинаковый – вакуумный забор молока. Некоторые модели «Делаваль» обеспечивают доение с дистанционным управлением.

Доильный аппарат «Делаваль»

 Загрузка …

Аппарат «Делаваль» MMU

Для стада, в котором не более 15 голов применяют модель MMU11. За час обеспечивается выдаивание 8 коров. Оборудование имеет 1 комплект для доения: рассчитано на единовременную работу только с 1 коровой.

MMU12 и MMU22 приобретают для крупного животноводческого хозяйства с количеством голов КРС более 30. Установки оборудованы 2 комплектами для забора молока. Они могут одновременно работать с 2 коровами. Животных выстраивают в 2 ряда по 2 особи. Между рядами устанавливают аппарат.

Сначала производят забор молока у 2 коров одного ряда, затем, установку поворачивают к другому ряду животных. Такой способ доения даёт возможность не перестанавливать аппарат. На другой ряд перекидываются только доильные стаканы и магистрали из трубок.

За 1 час происходит выдаивание 16 коров.

«Делаваль» используют как в закрытых загонах, так и на открытых пастбищах. Производители не рекомендуют использовать оборудование во влажных помещениях.

Для сбора молока предусмотрен бидон, объёмом 25 л или молочная магистраль, которая доставляет сырьё в холодильники. Бидон устанавливают на тележку. Она оборудована колёсами с широкими шинами, которые увеличивают проходимость тележки. Для её устойчивости предусмотрены металлические ножки.

Подвесная часть состоит из доильных стаканов На них укреплены кожухи из пищевой резины. От стаканов идут трубки для молока и вакуумные шланги. Трубки соединяются с крышкой коллектора, который имеет выход в магистраль. Шланги устанавливают на штуцер, через который выбирается воздух, чтобы создавалось разряжение.

Ещё по теме: Как лечить абсцесс у коровы?

В оборудовании предусмотрен вакуумметр, регулятор вакуума, пульсатор: создаёт ритм 60 импульсов. Вакуумный насос приводится в действие электрическим мотором. На нём находится кнопка включения и датчик перегрева.

• Мотор – однофазный.
• Мощность – 0,75 Вт.
• Работает от 230 В.
• Мотор может функционировать в большом температурном диапазоне от – 10 С до + 40 С.
• Насос роторного типа, масляный.

Чтобы начать работу, мотор подключают к электросети, нажимают на кнопку включения. Из шлангов выкачивается воздух, создаётся разряжение в стаканах. Прежде чем установить стаканы, необходимо дать насосу 5 мин поработать на холостом ходу. В это время прислушиваются, нет ли посторонних звуков.

Выставляется уровень вакуума, присоединяются стаканы к вымени. Начинается процесс забора молока. Когда молоко перестаёт поступать в молочную магистраль, мотор выключают, стаканы сами отсоединяются от сосков. Доильный аппарат для коров обеспечивает комфортные условия. «Делаваль» предусматривает трёхтактный режим забора молока: фаза сжимания соска, сцеживания и фаза отдыха.

Аппарат MU480

Оборудование электронное, оснащено компьютерной программой. Работа аппарата управляется с пульта. Подвесных частей может быть несколько. С помощью сенсорного экрана или центрального компьютера включается мотор.

Оператор подходит к каждой корове и подсоединяет стаканы к вымени. Сырьё идёт в общую молочную магистраль. Программа при этом фиксирует номер коровы, количество молока, которое она дала, подсчитывает общий объём сырья со всего стада.

Данные передаются на центральный компьютер.

Для каждой особи подбирается индивидуальный аппарат, ритм доения и уровень вакуума. Доильный аппарат для коров «Делаваль» способен определить у животного мастит, наличие воспалительных процессов в вымени, начало охоты. Программа корректирует рацион питания для каждой коровы, для получения большего количества молока. Софт анализирует данные, выстраивает графики.

Ещё по теме: Методы лечения опухшего вымени коровы

Доение с дистанционным управлением

Оборудование от компании «Делаваль» признано фермерами крупных животноводческих комплексов и небольших частных хозяйств. Забор молока происходит эффективно, ручного доения не требуется, но специалисты рекомендуют всё равно проверять вымя у каждой коровы.

responded with an error: Bad Request

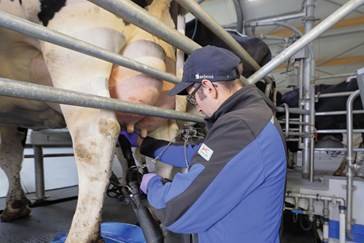

Основные преимущества

Легкий доступ к информации

• Эффективное использование трудовых ресурсов
• Высокий уровень безопасности
• Эргономика рабочего места

Пульт управления DeLaval Cockpit открывает возможность легкого управления процессом доения. В Вашем распоряжении доступ непосредственно с пульта управления к большему количеству информации, более высокому уровню автоматизации, большему количеству функций и технологий, чем когда-либо было возможным, — с тем, чтобы один человек мог управлять всем безопасно, комфортно и легко, находясь в одной точке — у пульта управления DeLaval Cockpit.

Быстрый поток коров

• Короткое время доения
• Последовательные процедуры
• Быстрое, эффективное заполнение платформы

Принцип быстрого потока, который лежит в основе роторного доильного зала DeLaval E300, основан на взаимном дополнении каждой части системы. Это отражается, например, в расположении пульта управления, конструкции стоек автоматизации, входе и выходе с платформы — все это способствует быстрому движению коров. Плановое техническое обслуживание позволяет поддерживать все компоненты в прекрасном состоянии, чтобы Вы могли доить больше коров.

Спокойные и здоровые коровы

• Удобство для коров
• Управление здоровьем вымени
• Спроектировано для снижения случаев мастита и риска перекрестного заражения

Короткое время ожидания, спокойный, быстрый и удобный процесс доения являются ключом к улучшению здоровья вашего стада. Инструменты для контроля мастита в сочетании с поддержанием постоянного здоровья вымени делает DeLaval E300 лидером в области сохранения здоровья животных и гигиены.

Подвесная часть высокого качества

• Подвесная часть DeLaval Evanza
• Высокая скорость потока молока
• Сокращение трудозатрат

Революционная эксклюзивная и запатентованная подвесная часть Evanza — это не только наша самая быстрая подвесная часть, но самая лучшая для ваших коров, лучшая для ваших дояров и лучшая для вашей прибыли. Это просто наша самая продвинутая подвесная часть, и в сочетании с DeLaval E300 это ключевой момент, делающий систему такой эффективной.

Экспертный уровень сервиса и поддержки

• DeLaval InService Все включено
• Локальные эксперты с глобальной поддержкой
• Гибкий сервисный контракт по фиксированной цене

Мы знаем, что выбор доильной системы DeLaval не является краткосрочным вложением. Во многих случаях это подразумевает 10-15 лет сотрудничества. Ваша доильная система, как и любая другая техника, требует технического обслуживания, сервиса, замены масел, фильтров, сосковой резины, моющих средств, а также регулярной очистки, чтобы поддерживать ее в том состоянии, в котором вы ее приобрели.

Как организуется прерывистость доения в аппарате?

Самый невостребованный тип доения — непрерывный. Он не делает перерывов на отдых, и соски не расслабляются. Это не очень полезно для животного.

Сейчас больше востребован двух- или трехтактный доильный аппарат. Для коров последний вид более подходящий, потому что он имитирует естественное сосание вымени теленком. Когда чередуются периоды работы и отдыха, в этом аппарате первым действием идет выдаивание молока, потом происходит сжатие соска. Последнее действие — это отдых, когда сосок расслабляется и приходит в естественное состояние.

В машине с двумя тактами доения отсутствует расслабляющий момент. Такой агрегат характеризуется медленным доением. С ним не вырабатывается устойчивого рефлекса на отдачу молока. К тому же такой способ увеличивает риск развития мастита.

Инструкция по запуску устройства

Перед первым использованием доильного аппарата необходимо тщательно промыть накопительный резервуар. В противном случае возможно появление характерного запаха. Непосредственно перед началом работы необходимо удостовериться в плотном прилегании друг к другу всех исполнительных узлов, главным образом патрубков и шлангов,  для создания давления необходимого уровня.

РПри первом запуске агрегат следует использовать в проветриваемом просторном помещении с высокой способностью к поглощению звуков, чтобы животное не испугалось ни новых звуков, ни новых запахов.

После размещения устройства выполняются следующие операции:

1. Наполнить корпус маслом.
2. Снять заглушки с патрубков устройства.
3. Плотно закрыть кожух.
4. Направить переключатель в положение готовности.
5. Подключить агрегат к сети.
6. Запустить двигатель.

Только после этого стаканы с прорезиненными вставками закрепляются на вымени скотины. Необходимо проследить, чтобы элементы плотно прилегали к соскам и не допускали просачивание воздуха.

Сборка АИД-2

Правильная сборка доильного аппарата – залог надежной и качественной его работы на протяжении всего срока эксплуатации. Чтобы помочь вам разобраться в этом процессе и сэкономить время на изучении документации, предлагается компактная инструкция:

1. Надеть вакуумный шланг на крышку ведра.
2. Соединить вакуумным шлангом крышку ведра и баллон с крестовиной.
3. Подсоединить молочный шланг к крышке ведра, подключить его к молочному коллектору.
4. При помощи шланга переменного вакуума объединить пульсатор (установленный на крышке) и коллектор.
5. Надеть вакуумметр на резиновый патрубок вакууморегулятора.

Основные преимущества

Эффективная работа с коллекторами

Система доения DeLaval MidiLine является групповой системой, где каждая подвесная часть обслуживает по два стойла, расположенных по обеим сторонам доильного зала. Это значительно повышает эффективность использования подвесной части в доильном зале по сравнению с системами с одной подвесной частью на стойло.

Система MidiLine ML2100 является модульной, а это значит, что мы легко можем построить решение для удовлетворения потребностей именно вашей фермы. А благодаря тому, что перед доставкой модули полностью предварительно собираются и тщательно испытываются, их можно смонтировать быстро и легко.

Выбор за вами

Систему доения MidiLine можно установить в доильный зал любой компоновки. Вы можете выбрать стойла типа «Елочка» под углом 30°, 50° или стойла параллельного типа DeLaval, а также указать изменяемое расстояние между коровами.

Диаметр молочной линии варьируется от 52 до 101 мм. Линия может обслуживать до 50 доильных мест (2 х 50 стойл) в соответствии с нормами ISO.

Вы можете выбрать любую систему: от базовой с пульсацией и подвесными частями вплоть до комплексной системы управления стадом. Систему MidiLine просто модернизировать благодаря ее модульной конструкции. Заказываемая дополнительно поворотная стрела обеспечивает отличное выравнивание подвесных частей и повышает комфорт оператора благодаря максимизации рабочего пространства в области ямы. Компания DeLaval предлагает широкий ассортимент подвесных частей и оконечного оборудования.

С модульной конструкцией это просто

Система DeLaval MidiLine поставляется предварительно собранной в компактные модули, которые можно легко установить в любые существующие или новые здания, избежав значительного количества временных и денежных затрат на установку. Предварительно смонтированные приемники специально спроектированы для систем MidiLine. Система предназначена для максимально ограниченного пространства – все оборудование для автоматизации, за исключением части устройства очистки, монтируется над головой дояра.

Жизненно важная защита

Электронику и другие компоненты необходимо держать на высоте и в сухости.

Система MidiLine обеспечивает защиту от грязи и влаги. А поскольку система монтируется с верхним расположением, ямы можно мыть очистителями высокого давления без риска повреждения оборудования.

Экономия на расходах

Доильные аппараты обслуживают по два стойла, поэтому подвесные части никогда не простаивают. Система DeLaval MidiLine позволяет достичь производительности доильного зала, обеспечиваемой системами Double Up и LowLine, но при существенно меньшем уровне затрат.

Характеристика модели «Универсаль»

Аппарат рассчитан на одновременное доение двух коров. Для этого предусмотрено 2 комплекта стаканов и коллекторов. Их размещают на кронштейне, который находится на опорной раме. Бидон для сбора молока один. Ёмкость – 40 л. Бидон сделан из нержавейки. На рамке для него предусмотрена отдельная площадка. Трубки молочной магистрали прозрачные, производятся из пищевого пластика.

Электрический мотор и насос располагаются на раме позади бидона, поверх колёс. От молочного оборудования мотор отделяется перегородкой. Пульсатора в конструкции нет. Его функции выполняет мотор. Он подаёт в доильные стаканы 66 импульсов в минуту. Изменить показатель невозможно. Для контроля над вакуумным давлением предусмотрен вакуумметр. Оптимальное давление 50 кПа. Размеры оборудования – 58*79*89. Вес – 56 кг.

Первая в Украине линейная доильная установка с комплексным решением управления фермой DeLaval DelPro

В конце 2009 года в ООО «Долиновское» (Житомирская область, Брусиловский р-н) состоялся пуск первой в Украине линейной доильной установки с комплексным решением управления фермой DeLaval DelPro.

На российском рынке система DeLaval DelPro для ферм с привязным содержанием коров используется с 2008 года. Более 20 хозяйств в разных регионах Российской Федерации и Беларуси (Татарстан, Пермский край, Челябинск, Ижевск, Свердловская область, Республика Удмуртия, Тюменская обл.

и т. д.) уже сделали свой выбор в пользу этой программы управления фермой. Данный вид оборудования был также высоко оценен фермерами Канады и США, где широко применяется привязныя технология в молочном скотоводстве, и на сегодняшний момент модернизировано 300 хозяйств.

В Европе примерно 200 ферм имеют систему управления фермой DeLaval DelPro.

До конца этого года в России планируется запуск еще 20-ти коровников с системой DelPro, в Украине еще два хозяйства будут оснащены компьютеризированной системой управления фермой DeLaval DelPro также до конца 2010 года.

DeLaval DelPro — новый инструмент для ферм с привязной системой содержания, который позволяет собрать в единую базу данных информацию об основных технологических процессах.

Это полный контроль основных операций на ферме, который обеспечивается уникальным сочетанием современных технологий машинного доения в молокопровод, беспроводной передачей данных по надоям и программного обеспечения.

Ключевым звеном DeLaval DelPro является доильный аппарат MU 480. Он оснащен новейшими устройствами, обеспечивающими автоматизацию доения в молокопровод и учет надоев.

В ООО «Долиновское» по экономическим соображениям были решительно настроены на реконструкцию имеющихся помещений и привязной способ содержания, поэтому выбор пал на линейный молокопровод Easy Line (перемещения доильных аппаратов по подвесной линии) и современную систему управления DeLaval DelPro.

Монтаж оборудования был осуществлен сервисной службой ДеЛаваль и официальным дилером компании в Житомирской области ООО «Новая ферма». Как отметил Перегуда Геннадий Петрович, директор общества, система DeLaval DelPro может быть смонтирована в коровнике любого образца с привязным содержанием, количество коров тоже может быть разным.

На 31-й день доильное оборудование и система учета уже работали. При запуске прошло обучение сотрудников.

Сейчас на ферме содержится поголовье голштинской породы. Доения происходит трижды в день. Средний суточный надой составляет 20 литров (хотя до наступления жары получали 24 литра). Некоторые первенцы дают до 35 литров.

Один оператор машинного доения обслуживает 54 животных (за счет автоматического снятия подвесной части и легкого перемещения доильных аппаратов по коровнике нагрузка на одного оператора может составлять 6 аппаратов и 100 коров).

— Кроме уменьшения физической нагрузки на операторов и деликатного режима доения (постепенное нарастание силы вакуума, что чрезвычайно важно при роздоиваннии первенец), мы трижды в день можем увидеть результаты производительности по группам и по каждой корове. Автоматизированная система управления стадом помогает отслеживать производительность каждой коровы без всякого контрольного доения

В базе данных хранится информация о том, сколько молока дает каждая корова при каждом доении

Автоматизированная система управления стадом помогает отслеживать производительность каждой коровы без всякого контрольного доения. В базе данных хранится информация о том, сколько молока дает каждая корова при каждом доении.

Специалисты могут проанализировать эти данные – сколько молока имеем сегодня, сколько было вчера, это больше, или меньше. Если получили меньше, ветеринар и зоотехник сразу ищут причины: недокормили животное, корова заболела, а может она приходит в охоту и снизились надои.

Система управления стадом помогает своевременно выявить проблемное животное, принять необходимые меры — а это все валовый надой и деньги, которые мы получаем от производства молока.

В результате вымя животного не травмируется. Доильный аппарат можно индивидуально настроить под каждую группу коров, чтобы обеспечить наиболее качественное доение животных и снизить риск возникновения маститов.

Электроника, заложенная в доильные аппараты, позволяет получить лучшие результаты производства: иметь высокие надои, предупредить мастит и улучшить экономику хозяйства.

Скачать фильм DeLaval DelPro.

Аппарат АИД1

Конструкция доильного оборудования простая, управление не требует особых навыков. Молоко выдаивается всё без остатка. Установка мобильная, но передвигать её не очень удобно: приспособлена только одна ручка. На ней размещают доильные стаканы. Пульсатор отсутствует. Количество импульсов создаётся поршневым насосом: их количество 66 в минуту. Телёнку приходится делать 64 сосательных движений при кормлении. Давление – 47 кПа: приближено к оптимальному 50 кПа. Мотор и насос находится на площадке опорной рамы, поверх колёс. Оборудование закрыто чехлом. Это исключает опадание масла на бидон, раму или доильные стаканы. Отмечается сильный шум при работе двигателя.

Приобретают АИД1 для небольшого хозяйства. Аппарат хорошо подходит для нетелей. Скорость выдаивания 8 мин – 1 корова. Животные быстро привыкают к машинному доению. На форумах отмечается, что аппарат хороший. Через 10 лет работы меняются шланги и резиновая манжета в доильных стаканах. Запасные части предлагаются в комплекте при покупке аппарата.

Аппарат АИД1

Прежде чем покупать оборудование для доения, собирают и изучают информацию. Рассматривают несколько видов установок. Какой доильный аппарат для коров приобрести зависит от его характеристик, ценовой линии и отзывов людей, которые уже используют машинную дойку. Для этого посещают форумы животноводов, спрашивают советы опытных операторов или у доярок.

Список используемой литературы:

• Животноводство — Википедия
• Животноводство // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Животноводство // Большая российская энциклопедия : / гл. ред. Ю. С. Осипов. — М. : Большая российская энциклопедия, 2004—2017.

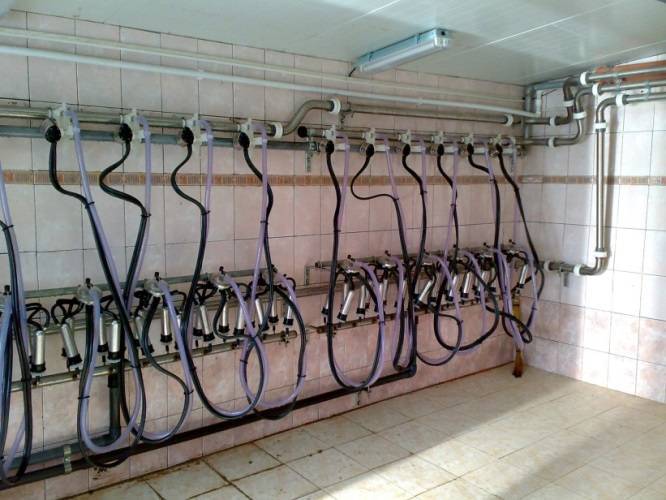

Молокопровод

Для крупных хозяйств с поголовьем более 50 коров самым выгодным вариантом являются доильные установки с молокопроводом, которые позволяют не только повысить производство, но и сэкономить на довольно дорогом доильном оборудовании. Одним из самых популярных молокопроводов на российском рынке — Сибирь.

Доильное оборудование производится для одновременной дойки от 50 до 400 коров при привязном содержании в коровнике. Стандартная комплекция включает в себя:

• Подающую стеклянную трубу или трубу из нержавеющей стали,
• Ударопрочные трубы,
• Трех тактовый аппарат для попарного доения,
• Вакуумную водную установку с баком на сто литров,
• Бак в пятьдесят литров для первичной приемки молока,
• Вакуумный кран между трубами и молокоприемником.

Назначение молокопровода — не только дойка, но и транспортировка молока в специальное отделение завода, измерение разового надоя от коровы, фильтрация, перекачка уже отфильтрованного продукта в емкость для временного хранения.
